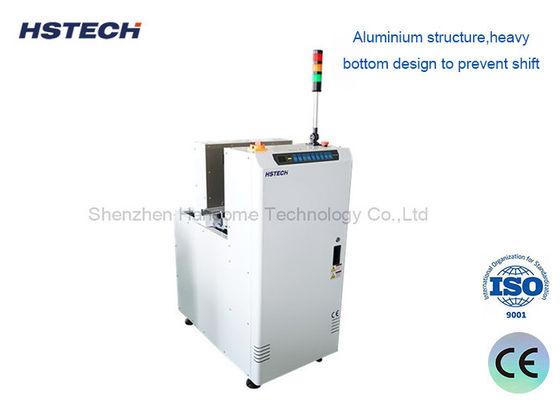

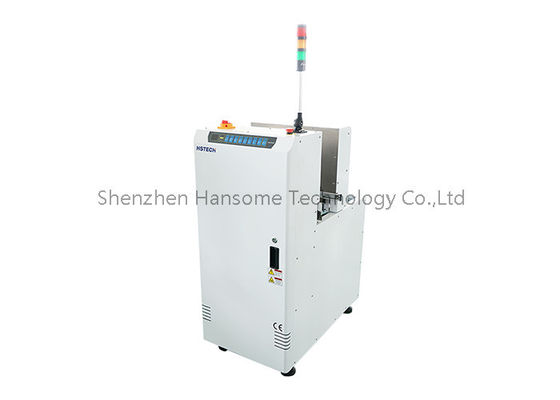

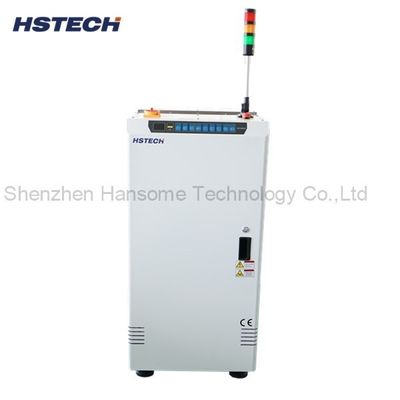

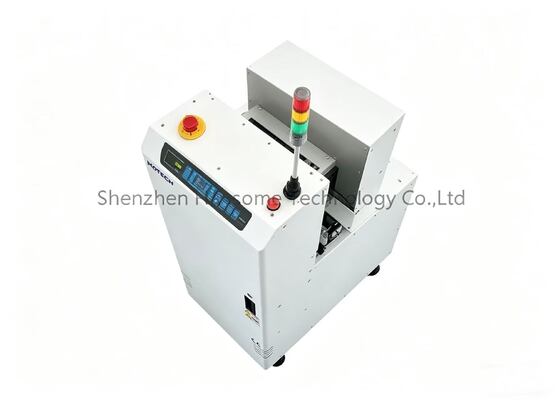

Высокоэффективный автоматический разгрузчик печатных плат SMT с системой управления ПЛК для производственной линии обработки печатных плат

Автоматический высокоэффективный настраиваемый разгрузчик печатных плат SMT с простым управлением, оборудование для транспортировки печатных плат для производственной линии SMT

Наш укладчик печатных плат SMT является основным оборудованием в системе транспортировки печатных плат, специально разработанным для решения проблем низкой эффективности, легкого повреждения и нерегулярной укладки, вызванных ручной укладкой печатных плат. Являясь неотъемлемой частью производственной линии SMT, эта машина для укладки печатных плат может беспрепятственно соединяться с трафаретными принтерами, установщиками, печами оплавления и другим последующим оборудованием, реализуя автоматическое соединение всей производственной линии и обеспечивая плавную и непрерывную работу производственного процесса.

Независимо от того, занимаетесь ли вы производством потребительской электроники, автомобильной электроники, светодиодного освещения или медицинского оборудования, наш укладчик печатных плат может предоставить вам индивидуальные решения для удовлетворения потребностей в укладке печатных плат различных размеров, толщин и типов, помогая вам оптимизировать производственный процесс и повысить конкурентоспособность на рынке.

1. Система управления ПЛК

2. Функция сквозной передачи

3. Компактная конструкция для экономии места

4. Ширина печатной платы регулируется с помощью приводных винтовых стержней с двигателем

5. Регулируемый по ширине цилиндр SMC (японский бренд)

6. Стандартный SMEMA

7. Различные нестандартные модели могут быть изготовлены по индивидуальному заказу в соответствии с различными размерами печатных плат и особыми потребностями пользователей

8. Адаптация к различным производственным линиям SMT, DIP или сборки для полностью автоматической загрузки плат

9. Выбор пневматических компонентов всемирно известных брендов

Оснащенный прецизионной системой шагового привода и промышленной системой управления ПЛК, нашАвтоматический укладчик печатных платреализует последовательное управление движением в реальном времени с обратной связью по замкнутому контуру, достигая времени цикла 10 секунд для непрерывной укладки плат. Он может укладывать до 400 печатных плат за раз (для плат толщиной 0,6 мм) и поддерживать высокоскоростную укладку без заклинивания, что может значительно повысить пропускную способность производственной линии SMT и сократить время простоя производства. Усиленная алюминиевая каркасная конструкция обеспечивает стабильность положения ±0,1 мм при динамических нагрузках до 200 кг, успешно пройдя испытания на вибрацию по стандарту MIL-STD-810G, что обеспечивает длительную стабильную работу оборудования.

использует энергооптимизированную пневматику с клапанами с регулируемым расходом, которые ограничивают потребление воздуха до ≤10 л/мин при рабочем давлении 4-6 бар, снижая затраты на энергию на 18% по сравнению с системами с постоянным расходом. Система транспортировки с защитой от электростатического разряда с заземленными анодированными алюминиевыми направляющими предотвращает повреждение от электростатического разряда при работе с печатными платами, обеспечивая безопасность печатных плат и компонентов. Основные компоненты (ПЛК, датчик, пневмоцилиндр) изготовлены известными брендами, отличаются высокой долговечностью и низким уровнем отказов, что снижает затраты на техническое обслуживание и продлевает срок службы оборудования.оснащен 7-дюймовым сенсорным экраном HMI высокого разрешения со степенью защиты IP65, который обеспечивает визуализацию в реальном времени количества плат, диагностику неисправностей и активацию режима обхода, не прерывая квитирование сигнала SMEMA. Интерфейс управления прост и интуитивно понятен, с четкими подсказками по эксплуатации, не требуется профессионального обучения, и обычные работники могут быстро начать работу. В то же время оборудование имеет компактную конструкцию, которая оптимизирует площадь производственного цеха и подходит для производственных цехов с ограниченным пространством, особенно подходит для малых и средних предприятий в Юго-Восточной Азии.3. Широкая совместимость и возможность индивидуальной настройки

Укладчик печатных плат SMTподдерживает размеры печатных плат от 50×50 мм до 460×460 мм (или изготавливается по индивидуальному заказу) и толщину печатных плат от 0,6 мм и выше, что позволяет адаптироваться к различным спецификациям печатных плат на рынке. Он совместим с интерфейсом SMEMA/EIA-481, поддерживает двустороннюю связь и переключение направления, и может быть беспрепятственно интегрирован с вашей существующей производственной линией SMT, без необходимости масштабной модернизации производственной линии. Кроме того, мы предоставляем услуги по индивидуальной настройке, включая высоту укладки, высоту транспортировки, систему управления и другие аспекты, чтобы полностью удовлетворить ваши индивидуальные производственные потребности.4. Энергосбережение, безопасность и долговечность

использует энергооптимизированную пневматику с клапанами с регулируемым расходом, которые ограничивают потребление воздуха до ≤10 л/мин при рабочем давлении 4-6 бар, снижая затраты на энергию на 18% по сравнению с системами с постоянным расходом. Система транспортировки с защитой от электростатического разряда с заземленными анодированными алюминиевыми направляющими предотвращает повреждение от электростатического разряда при работе с печатными платами, обеспечивая безопасность печатных плат и компонентов. Основные компоненты (ПЛК, датчик, пневмоцилиндр) изготовлены известными брендами, отличаются высокой долговечностью и низким уровнем отказов, что снижает затраты на техническое обслуживание и продлевает срок службы оборудования.ПрименениеПроизводственные линии SMT:

• Контроль печатных плат:Укладка плат после AOI или визуального контроля.
• Производство электроники:Автоматизация последнего этапа производственного процесса для сокращения ручного труда.
• Почему стоит выбрать наши решения для транспортировки печатных плат?Мы стремимся поставлять высококачественное оборудование SMT, повышающее эффективность. Наш автоматический укладчик печатных плат сочетает в себе долговечность, точное проектирование и интеллектуальную автоматизацию для соответствия строгим стандартам мировой электронной промышленности.
