Высокоточная настольная селективная сварная машина для сварки компонентов через отверстия

Name: Высокоточная настольная селективная сварная машина для сварки компонентов через отверстия
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-320
Price: 3,450.00 USD
Availability: InStock

Наименование марки:	HSTECH
Номер модели:	HS-320
МОК:	1 шт.
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	50 ПК/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

Настольная машина для селективной пайки

Материал припоя:

Нержавеющая сталь

Емкость припоя:

10 кг

Вес машины:

70 кг

Толщина печатной платы:

0,8–3 мм (длина штифта ≤3 мм)

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

50 ПК/месяц

Выделить:

Настольная избирательная паяльная машина

робот для сварки деталей с проходным отверстием

высокоточный автоматический робот по сварке

Описание продукта

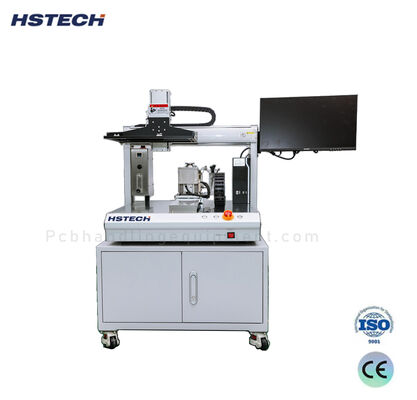

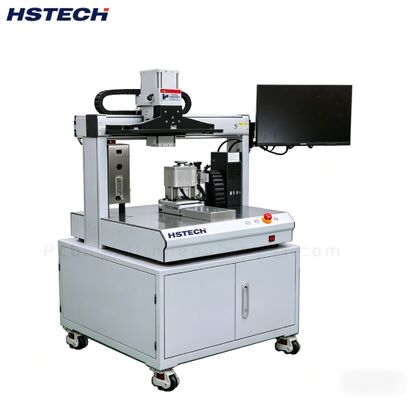

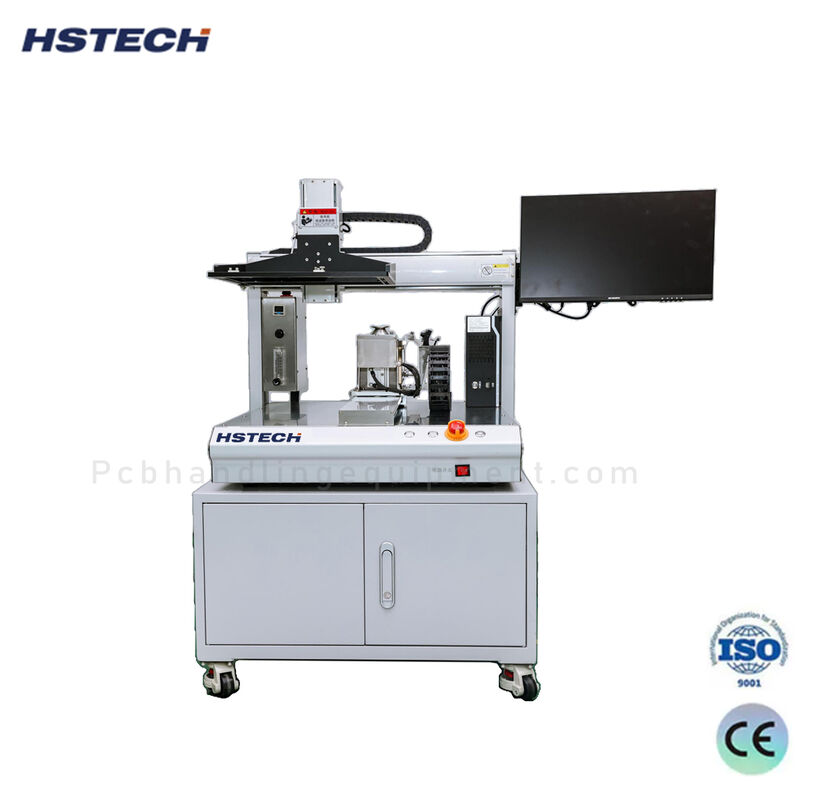

Настольный селективный паяльный аппарат HS-320

HS-320 — это компактная настольная система селективной пайки, разработанная для высокоточного паяния выводных компонентов. Это отличный выбор для мелкосерийного производства, прототипирования и обслуживания, где пространство ограничено, но качество не может быть поставлено под угрозу.

Спецификации продукта

Пункт спецификации	HS-320
Размер печатной платы (Д*Ш)	50×50 ~ 320×250 мм
Толщина печатной платы	Толщина платы: 0,8–3 мм / Длина вывода: в пределах 3 мм
Высота компонента	Над платой: менее 100 мм / Под платой: менее 50 мм
Форма и условия печатной платы	1. Кромка для захвата печатной платы: ≥3 мм 2. Вес компонентов: менее 3 кг 3. Деформация платы: менее 0,5 мм
Материал / Емкость паяльной ванны	Нержавеющая сталь / 10 кг
Мощность паяльной ванны	3×500 Вт / 1,5 кВт
Требования к азоту	Чистота: 99,999% Давление / Расход: 0,5 МПа / 20–30 л/мин / 1,2–1,5 м³/ч
Флюсовая форсунка	Прецизионная жидкостная форсунка
Емкость для флюса	2 л (ручное заполнение)
Подача воздуха	0,5–0,7 МПа
Внутренний диаметр форсунки	Ø3 мм ~ Ø20 мм (настраиваемый)
Высота волны	Автоматическая регулировка / измерение высоты
Управление системой	ПК + ПЛК (Windows + Inovance)
Программное обеспечение для программирования	Поддерживает рисование изображений для программирования (быстро и удобно)
Источник питания / Мощность	Однофазный 220 В ±10% Пусковая мощность: 2 кВт
Вес	70 кг (включая 10 кг припоя)
Габаритные размеры (ДШВ)	730 × 800 × 840 мм

Ключевые особенности

Настоящий настольный дизайн - Благодаря площади всего 730×800 мм, HS-320 легко помещается на любом рабочем столе — идеально подходит для лабораторий, ремонтных центров и небольших мастерских.
Прецизионная селективная пайка - Поддерживает программируемую высоту волны и настраиваемые диаметры форсунок (Ø3–20 мм), позволяя точно паять отдельные выводы без воздействия на окружающие SMD-компоненты.
Интеллектуальная система управления - Объединяет ПК (Windows) и ПЛК (Inovance) для стабильного управления в реальном времени. Программное обеспечение для программирования на основе изображений позволяет операторам быстро создавать траектории пайки, рисуя непосредственно на изображении печатной платы.
Готовность к работе с азотом - Встроенная поддержка высокочистого азота (99,999%) улучшает смачиваемость, уменьшает образование окалины и обеспечивает стабильное качество паяных соединений.
Автоматическая калибровка высоты волны - Система автоматически измеряет и регулирует высоту волны, сокращая время ручной настройки и повышая повторяемость.
Интегрированная паяльная ванна - Ванна из нержавеющей стали емкостью 10 кг и мощностью нагрева 1,5 кВт — достаточна для непрерывной работы при низком и среднем объеме производства.

Системы предварительного нагрева

Предварительный нагрев верхней стороны (опционально)

Инфракрасная нагревательная трубка мощностью 1 кВт предварительно нагревает верхнюю сторону печатной платы перед пайкой, удовлетворяя высокие температурные требования для специальных элементов. Уменьшает термический шок, активирует флюс, улучшает проникновение припоя в вывод и повышает общее качество пайки.

Предварительный нагрев нижней стороны

Использует быстрое инфракрасное тепловое излучение для предварительного нагрева печатных плат перед пайкой и поддерживает нагрев в процессе. Имеет синхронизированный принцип проектирования "предварительный нагрев + пайка", который повышает эффективность, увеличивает скорость проникновения припоя, уменьшает термический шок для термочувствительных элементов и обеспечивает высокую чистоту печатной платы после пайки.

Применение

Пайка выводных компонентов
Ремонт и восстановление печатных плат
Проверка прототипов
Мелкосерийное производство
Лаборатории НИОКР и техническое обучение

Почему стоит выбрать HS-320?

HS-320 заполняет пробел между дорогими линейными системами селективной пайки и ручными паяльными станциями. Он предлагает автоматизацию, точность и повторяемость при значительно меньших затратах и занимаемой площади — что делает его разумным выбором для инженеров и производителей малого масштаба.
