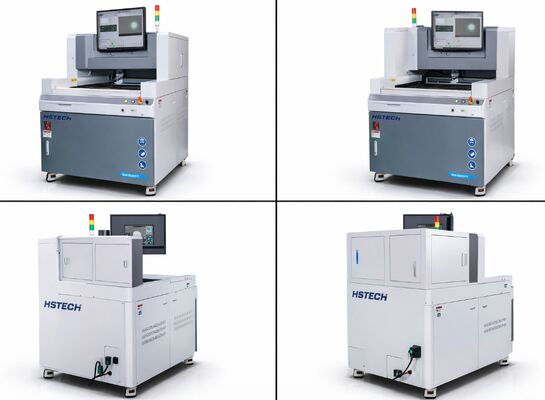

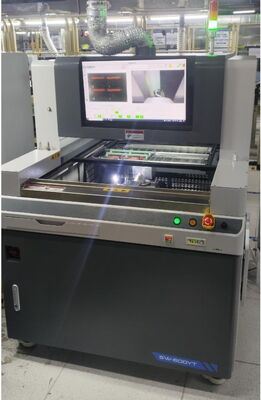

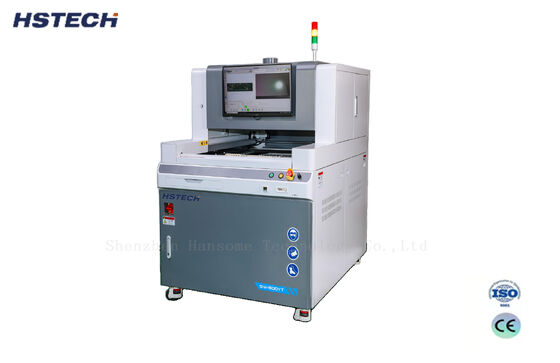

5.5KW высокоточная выборочная волновая сварная машина с защитой от N2 для системы сварки ПКБ

Применимые размеры платы ПКБ

L*W: 50×50 ~ 600×500 мм

Применимая толщина платы ПКБ

Толщина субстрата: 0,8 ~ 3 мм / длина свинца: в пределах 3 мм

Высота компонента

Ниже 150 мм над субстратом / Ниже 75 мм под субстратом

Форма и условия подложки

1. Маржина предела подложки:≥3 мм края процесса субстрата2.≤5КГ3, подложка Warpage:≤0.5 мм

Сплавный горшок

Материал и емкость: полный титановый сплав / 12 кг емкость резервуара: мощность: 4 * 500 Вт 2 КВт

Нижняя полная панель предварительного нагрева

Инфракрасное предварительное нагревание 2,5 КВт

Сила синхронного предварительного нагрева во время сварки

Инфракрасное предварительное нагревание 800 Вт

Общая мощность

Обменное давление 220В 5,5 кВт

N₂Требования

Чистота азота: 99,999% Давление/потребление: 0,5 МПа / 20Я.../min~30Я.../мин / 1,2-1,8 кубических Г

Флюсный сосуд

0.5мм Япония импортировала оригинальную прецизионную раздувающую сопла / 130мм линии распыливания (необязательно)

Капацитет потока

2 л

Источник воздуха

00,5-0,7 МПа

Внутренний диаметр сопла

φ3 мм ~φ20 мм, настраиваемый размер

Высота волны

Автоматическая калибровка/измерение высоты

Управление системой

PC+PLC (Windows + Huichuan)

Программное обеспечение

Поддержка программирования с помощью рисунка (удобный и быстрый)

Видеомониторинг

Видеомониторинг в режиме реального времени для простого просмотра эффектов сварки

Мощность/мощность

Однофазные 220В±10% Начальная мощность: 5 кВт

Вес

400 кг (включая 12 кг сварки)

Общие измерения

LWH 1200×1530×1600 мм
