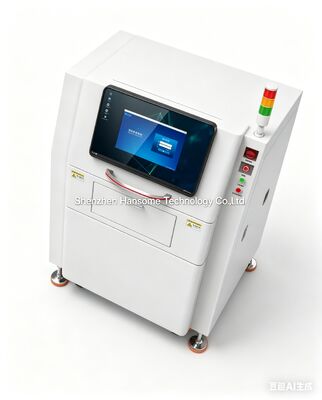

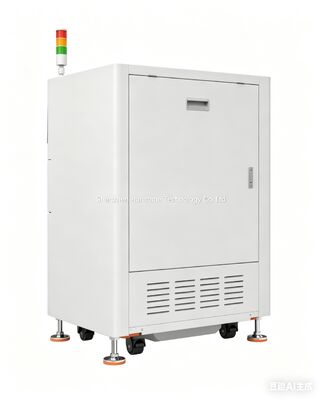

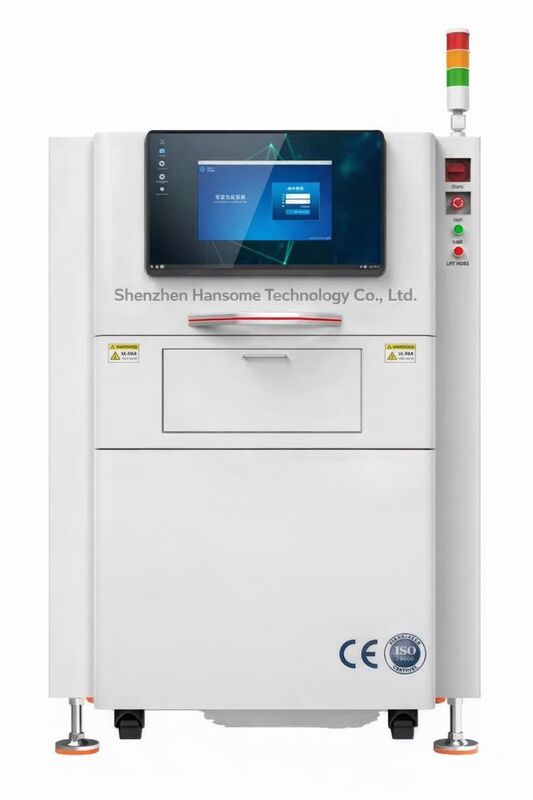

Высокоскоростная автоматическая оптическая инспекционная машина AOI для совместной инспекции сварки

Высокоскоростная автоматическая оптическая инспекционная машина AOI для совместной инспекции сварки

Наименование марки:	HSTECH
Номер модели:	ХС-Д1510/ХС-Д1510Л
МОК:	1 шт.
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	30 шт/мес.

Подробная информация

Описание продукта

Подробная информация

Сертификация:

CE,ISO

Название продукта:

Интеллектуальная проверка паяных соединений

Скорость проверки:

0,22 с/поле обзора

Разрешение камеры:

Стандартный 15 МП

Потребляемая мощность:

МАКС 1 кВт

Материал:

Нержавеющая сталь

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

30 шт/мес.

Описание продукта

Высокоскоростная автоматическая оптическая инспекционная машина AOI для совместной инспекции сварки

Совместная инспекция сварщиков Intelligent AOI

Первый в мире AOI, который не требует настройки параметров, с мощными возможностями проверки.Принимает алгоритмы глубокой нейронной сети, интеллектуальный поиск одним щелчком мыши, интеллектуальная вспомогательная программирование, и может интеллектуально судить о различных дефектах PCBA после волновой сварки.

Характеристики продукта

ИИ сверхбыстрое программирование, чрезвычайно простая операция
Удобный интерфейс между человеком и машиной, удобная работа
Отслеживаемые данные, мощный статистический анализ характеристик продукции и многомерный трехмерный дисплей
Мощные возможности проверки, эффективное обнаружение различных дефектов сварных соединений
Факультативная конструкция однополосного или двухполосного движения
Поддерживает проникновение рефлюкса светильников, гибко адаптируется к различным сценариям производства
Защита линз от загрязнения, уменьшает частоту технического обслуживания
Импортируемый сервомоторный винт, высокая скорость, высокая точность, стабильность и низкий износ

Выявляемые случаи

Проверка дефектов, таких как избыток сварки, недостаток сварки, соединительное соединение сварки, отсутствие подсвечивания, холодная сварка, пустота сварки, шарики сварки, неправильные детали, отсутствующие детали и т.д.в процессе послеволновой сварки.

Спецификации продукции

Категория	Спецификация	Совместная инспекция сварщиков Intelligent AOI
Модель	HS-D1510 (Совместная инспекция сварщиков с нижним видом, стандарт)	Совместная инспекция сварщиков Intelligent AOI
Модель	HS-D1510L (Совместная инспекция сварщиков с нижним видом для большой доски)	Совместная инспекция сварщиков Intelligent AOI
Параметры производительности
Способ обнаружения	Сверточная нейронная сеть, передовые модели глубокого обучения и другие множественные алгоритмы
Создание новой программы	Приблизительно 5-20 минут для новой машины
Скорость проверки	0.22sec/FOV
Размер PCBA	Стандарт: 50 мм50 мм~510 мм460 мм; Большая доска: 50 мм50 мм~710 мм640 мм
ПКБА толщина	0.5mm~6mm
Высота компонента PCBA	Сверху: 120 ~ 165 мм; снизу: 50 ~ 90 мм
Разрешение камеры	Стандарт 15MP
Конфигурация оборудования
Источник света	RGBW четырехцветный кольцевой источник света LED
Камера	Промышленная камера с цветовой зоной 12 Мп, опциональная конфигурация по мере необходимости
ЦПУ	Intel i7, опциональный i9
ГПУ	NVIDIA 12G, опционально 16G
Память/хранилище	64G DDR / 1T SSD + 8T механический жесткий диск
Монитор	23.8" FHD дисплей
Механизм движения	Мраморная платформа, высокоточный сервомоторный свинцовый винт
Корректировка рельса	Электрические
Нагрузка на рельсы	Цепь ≤12 кг, настраиваемая тяжелая нагрузка 25 кг; сторона точки сварки: ремень ≤3 кг или цепь ≤15 кг
Системное оборудование
Операционная система	Ubuntu 20.04 LTS 64 бит
Система управления	Карта управления движением, ПЛК и верхнее управление компьютером
Рабочее напряжение	Обменное давление 220В±10%
Потребление энергии	MAX 1кВт
Внешние размеры / Электрические
Температура/влажность	Рабочая температура 0 ~ 45 °C, 20% ~ 80% RH без конденсации
Общая масса	Стандартная машина: 525 кг; большая машина: 700 кг
Внешние измерения	Стандарт: LWH = 1060mm1340mm1500mm (Примечание: без кронштейна дисплея, трехцветного света)
	Большая доска: LWH = 1335mm1522mm1533mm (Примечание: без дисплейной скобки, трехцветного света)

Функции

Высокоточная цветовая цифровая камера с высоким разрешением, выпускающая изображения высокого качества
Мощная функция распознавания штрих-кодов, поддерживающая 1D, 2D коды; Электрическая регулировка трека
Высокая универсальность, подходит для светильников, не светильников, досок с краями, без краев, без забивания
Высокоскоростная и стабильная трансмиссия, адаптируемая к различным фиксациям и формам PCBA
Высокий уровень обнаружения, низкий уровень ложных суждений
Интеллектуальное программирование с помощью ИИ
Конкретный и дружелюбный интерфейс между человеком и машиной, удобная для пользователя операция, освоить за 20 минут
Сильная способность к обучению, поддерживающая непрерывное дополнительное обучение, чем больше обучения, тем лучше эффект
Мощная функция распознавания символов, эффективно распознавая различные символы
Многомашинная копродукция (4 типа)
Электрическая регулировка ширины рельса
Уникальный дизайн трассы, лучший угол облучения источника света, избегание темных зон
Миллионы образцов обучения, более широкие сценарии применения, меньше ошибок
Архитектура программного обеспечения для выполнения нескольких задач, онлайн-редактирование во время тестирования, сохранение и автоматическое синхронизация
Многомерное отображение отчетов, эффективно поддерживающее потребности управления
Оригинальное и ясное освещение для исправления неисправностей (необязательно)
Мощный анализ СКП и раннее предупреждение
Дистанционное управление, удаленная отладка, централизованный обзор
Поддерживает нижний рефлюкс фиксатора
