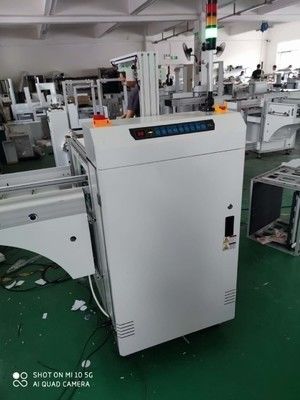

90-градусный экономичный разгрузчик печатных плат с ПЛК-управлением для SMT-линий

Наименование марки:	HSTECH
Номер модели:	HS-CU250/HS-CU330/HS-CU390/HS-CU460
МОК:	1 шт.
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	100 шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Название продукта:

выгружатель журнала PCB 90 градусов

Источник питания:

AC110V/220V,50/60Hz

Давление воздуха:

4-6 Бар

Размер печатной платы:

50*50~530*460mm

Выбор высоты:

10-40 мм

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

100 шт/месяц

Описание продукта

90-градусный разгрузчик печатного журнала для SMT-линии

Высокоэффективный 90-градусный разгрузчик печатных плат для производственных линий SMT. Экономия места, стабильное управление ПЛК, совместимость с SMEMA. Идеально подходит для автоматической обработки и разгрузки печатных плат.

Обзор продукции

Разгрузчик 90 градусов PCB Magazine предназначен для производственных линий SMT для автоматического сбора PCB под прямым углом, что значительно сокращает длину линии и оптимизирует использование площади на заводе.

Эта машина, оснащенная высокопроизводительной системой толкателей, обеспечивает плавную и надежную передачу ПКБ с конвейерных рельсов в стеллажи для журналов.среды производства высокоэффективной электроники.

Ключевые преимущества

Сохранение пространства на 90°

Собирает ПХБ под прямым углом, чтобы уменьшить длину линии SMT
Идеально подходит для заводов с ограниченной площадью

Стабильная и эффективная эксплуатация

Система управления ПЛК обеспечивает надежную автоматизацию
Не влияет на объем производства

Точность и долговечность

Структура профиля из нержавеющей стали + алюминия
Прочный, стабильный и легкий в обслуживании

Высокая совместимость

Полностью совместима с SMEMA
Бесшовная интеграция с существующими линиями SMT

Защита от ПХБ гарантирована

Бесперебойный процесс разгрузки
Никаких повреждений ПКБ во время транспортировки

Основные особенности

90° прямоугольная разгрузка ПКБ для оптимизированного расположения линии
Интерфейс с сенсорным экраном LED с трехцветным отображением состояния
Высококачественный плоский ремень ESD (ширина 13 мм, толщина 3 мм)
Регулируемая ширина с ручной ручной коленкой
Пневматические зажимы сверху и снизу для стабильного расположения журналов
Интеллектуальная система управления PLC
Механизм плавного и параллельного регулирования ширины

Технические спецификации

Параметр	Подробная информация
Наименование продукта	90 градусов разгрузчик печатного журнала
Высота транспортировки	910 ± 30 мм
Направление транспорта	Левый → правый или правый → левый
Операционная сторона	Операция фронта
Силовое питание	220В / 50-60Гц ±10%
Давление воздуха	4-6 бар
Толщина ПКБ	Минус 0,4 мм
Пропускная способность магазина	Сверху 1 / снизу 2
Скорость конвейера	0.5-20 м/мин (регулируемый)
Интерфейс	SMEMA

Доступные модели

Модель	Диапазон размеров ПКБ	Размер машины (мм)	Размер журнала (мм)	Вес
HS-CU250	50×50 - 350×250 мм	1100 × 1200 × 1200	355×320×563	140 кг
HS-CU330	50×50 - 455×330 мм	1310×1360×1200	460×400×563	200 кг
HS-CU390	50×50 - 530×390 мм	1430×1480×1200	535×460×570	260 кг
HS-CU460	50×50 - 530×460 мм	1430×1620×1200	535×530×570	300 кг

Промышленность применения

EMS (услуги по производству электроники)
Потребительская электроника
Автомобильная электроника
Производство светодиодов
Линии сборки ПКБ

Зачем работать с нами?

10+ лет опыта работы в области автоматизированного оборудования SMT
Экспортируется в более чем 30 стран мира
Настройка доступна для различных производственных линий
Быстрая доставка и надежная послепродажная поддержка

Оптимизируйте свою производственную линию SMT

Хотите оптимизировать свою производственную линию SMT и сэкономить место?

Свяжитесь с нами сегодня для:

Свободное решение планировки
Лучшая цена
Конфигурация настройки

Отправьте запрос прямо сейчас, мы ответим в течение 24 часов!
