Автоматический высокоточный сепаратор для печатных плат.

Name: Автоматический высокоточный сепаратор для печатных плат.
Brand: Shenzhen Hansome Technology Co., Ltd.
SKU: HS-203
Price: 1,000.00 USD
Availability: InStock

Наименование марки:	HSTECH
Номер модели:	HS-203
МОК:	1 ПК
цена:	negotiable
Условия оплаты:	Т/Т
Способность к поставкам:	100pc/month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Использование:

Отрежьте pcb v-отрезка

Скорость резания:

300 мм/с

Масса:

60 кг

Толщина V-образной канавки:

Толщина V-образной канавки

Состояние:

Новый

Гарантия:

1 год

Упаковывая детали:

Деревянный

Поставка способности:

100pc/month

Выделить:

Автоматическое оборудование для отделки панелей ПКБ

Высокоточный сепаратор ПКБ

Машина PCB Depaneling V-отрезка

Описание продукта

Автоматический высокоточный разделитель печатных плат | Оборудование для разделения печатных плат V-cut

Высокоточный разделитель печатных плат для производственной линии SMT

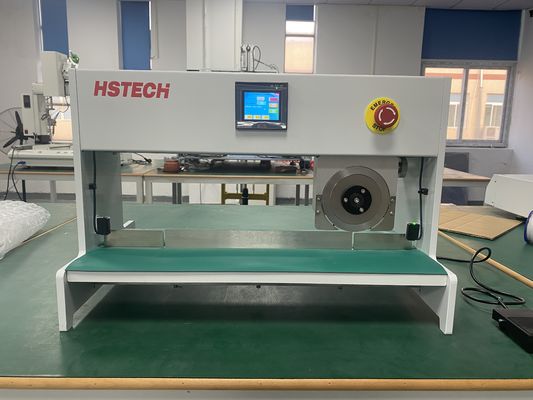

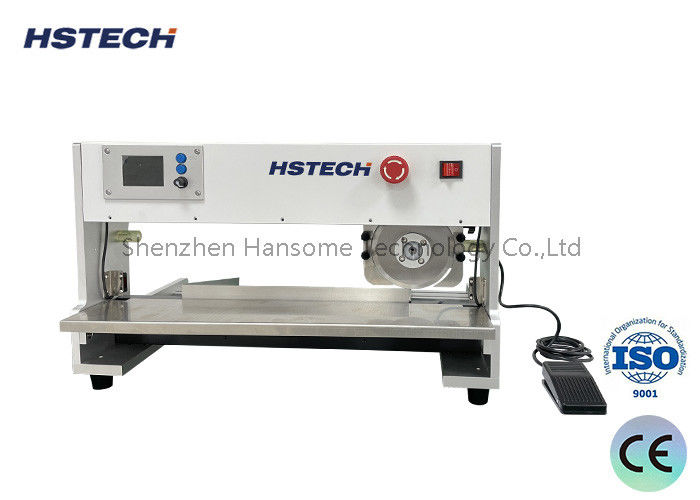

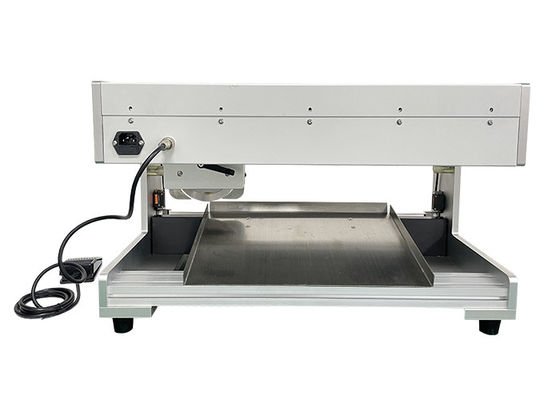

Разделитель печатных плат HS-203 — это высокоточный разделитель печатных плат V-cut, разработанный для эффективного и безопасного разделения печатных плат после сборки SMT. Машина использует структуру верхнего дискового ножа и нижнего линейного ножа, что позволяет печатной плате оставаться неподвижной во время процесса резки.

Размещая V-образную канавку печатной платы на линейном ноже, верхний дисковый нож перемещается горизонтально для завершения процесса разделения. Эта конструкция значительно снижает механическую нагрузку на печатную плату и защищает чувствительные электронные компоненты от повреждений.

Разделитель печатных плат HS-203 широко используется на производственных линиях SMT, в производстве электроники, производстве светодиодов и на заводах по сборке печатных плат, обеспечивая быструю и надежную резку для массового производства.

Ключевые особенности

Высокоточная резка печатных плат

Передовая технология перемещения ножа точно разделяет печатные платы вдоль V-образной канавки, обеспечивая чистые края резки при минимизации нагрузки на плату и снижении повреждения компонентов.

Высокая эффективность производства

Разработанная для условий массового производства, машина обеспечивает быструю резку печатных плат, повышая эффективность производства и экономя ценное время обработки.

Простота эксплуатации

Гуманизированный дизайн позволяет операторам с разным уровнем технической подготовки легко управлять машиной. Техническое обслуживание и ежедневная эксплуатация просты и удобны.

Точное управление резкой

Машина обеспечивает регулируемую глубину и давление резки, позволяя адаптироваться к различным толщинам и материалам печатных плат для точных результатов разделения.

Надежная защита безопасности

Оснащенная инфракрасной системой защиты безопасности, машина автоматически останавливается при попадании рук или посторонних предметов в зону движения ножа, обеспечивая безопасную эксплуатацию для операторов.

Технические характеристики

Наименование	Спецификация
Модель	HS-203
Источник питания	Однофазный переменный ток 220 В, 50-60 Гц
Вес машины	60 кг
Размер машины	770 × 370 × 420 мм
Длина резки	300 мм
Максимальный ход ножевого колеса	350 мм
Точная регулировка ножевого колеса	0-3 мм
Регулировка нижнего ножа	0-2 мм
Ширина задней опоры	150 мм
Максимальная ширина печатной платы	150 мм
Максимальная длина резки	350 мм
Диапазон толщины печатных плат	0,6 - 3,2 мм
Толщина V-образной канавки	0,25 - 2,0 мм

Преимущества передовой конструкции

Система привода шаговым двигателем

Машина приводится в движение шаговым двигателем, обеспечивая точное позиционирование и стабильную производительность резки. По сравнению с традиционными двигателями постоянного или переменного тока, он предотвращает отклонение положения, вызванное инерцией при длительной работе.

Сниженная нагрузка на печатную плату

Конструкция с верхним дисковым ножом и нижним плоским ножом гарантирует минимизацию нагрузки при резке, предотвращая растрескивание паяных соединений и повреждение компонентов.

Гладкая поверхность резки

Процесс резки обеспечивает чистые и гладкие края печатных плат, улучшая качество продукции и снижая потребность во вторичной обработке.

Защита компонентов

Когда несколько печатных плат спаяны вместе, ручное разделение часто повреждает схемы или электронные компоненты. Эта машина эффективно предотвращает такие проблемы и значительно повышает выход продукции.

Отрасли применения

Разделитель печатных плат широко используется в:

Производственные линии SMT
Производство сборки печатных плат
Производство светодиодного освещения
Производство потребительской электроники
Автомобильная электроника
Производство коммуникационного оборудования
