Погрузочно-разгрузочное оборудование PCB

Высокоскоростной автоматизированный SMT PCB Shuttle Conveyor с управлением PLC и совместимостью SMEMA для бесшовной транспортировки PCB

Наименование марки:	HSTECH
Номер модели:	HS-SC350/HS-SC460
МОК:	1 шт.
цена:	Negotiate
Условия оплаты:	Т/Т
Способность к поставкам:	50шт/месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Толщина печатной платы:

0.4 мм

Система управления:

ПЛК с сенсорным интерфейсом

поставщик:

HSTECH

Сигнал:

СМЕМА

Высота транспорта:

910±20 мм ((или на заказ)

Функции безопасности:

Аварийная остановка, защита от перегрузки

Отображать:

дисплей цвета 3

Использование:

Буферная функция между оборудованием SMT

Упаковывая детали:

Деревянный

Поставка способности:

50шт/месяц

Выделить:

PLC Control SMT PCB Шаттл-конвейер

SMEMA Совместимость оборудования для обработки ПКБ

Контрольная панель с сенсорным экраном SMT конвейер

Описание продукта

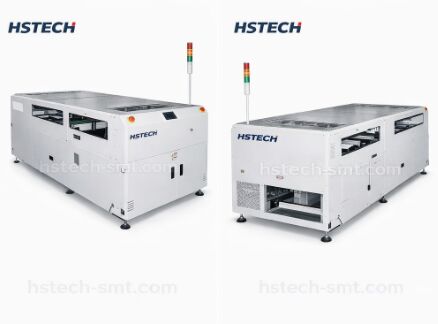

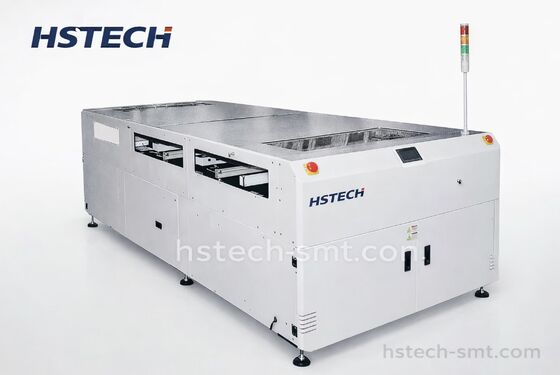

Высокоскоростной автоматизированный конвейер-челнок для печатных плат SMT

Разработанный для бесперебойной транспортировки и обработки печатных плат в производственных линиях SMT, этот автоматизированный конвейер-челнок эффективно управляет потоком печатных плат между различными каналами с точностью и надежностью.

Обзор продукта

Конвейер-челнок для печатных плат SMT транспортирует и перенаправляет потоки печатных плат (печатных плат) в производственных линиях. Эта система, управляемая ПЛК, разработана для крупносерийного производства, обеспечивая бесперебойную работу и точное перемещение между различными каналами в приложениях SMT (технология поверхностного монтажа).

Основные характеристики

Конструкция с закрытым модулем безопасности - Обеспечивает безопасную работу при сохранении компактной структуры
Управление ПЛК - Обеспечивает точное автоматизированное управление для повышения надежности работы
Шаговый двигатель и прецизионное перемещение ремня - Обеспечивает высокую точность и плавное перемещение для последовательной обработки печатных плат
Плавная регулировка ширины параллельно - Предлагает гибкое управление для размещения различных размеров печатных плат
Настраиваемое направление транспортировки - Регулируемое направление в соответствии с конкретными требованиями заказчика
Сенсорная панель управления - Интуитивно понятный пользовательский интерфейс для удобного мониторинга и регулировки
Трехцветный индикатор башенного типа - Визуальный индикатор состояния с красным, желтым и зеленым светом
Совместимость с SMEMA - Полностью совместим со стандартами Ассоциации производителей оборудования для поверхностного монтажа

Технические характеристики

Модель	Доступная ширина печатной платы	Размеры машины	Вес
HS-SC350	50-350 мм	600 × 2200 × 1200 мм	280 кг
HS-SC460	50-460 мм	780 × 2200 × 1200 мм	320 кг

Основная функция

Этот блок перенаправляет поток печатных плат на разные каналы, обеспечивая плавные переходы между конфигурациями от 2-х линий к 1-й или от 1-й линии к 2-м. Система обеспечивает динамическую гибкость маршрутизации для оптимизированных операций обработки печатных плат.

Технические параметры

Высота транспортировки: 910±20 мм
Расстояние перемещения: Стандартное 2000 мм или настраиваемое
Время перемещения: Настраивается в соответствии с производственными потребностями
Количество движущихся кареток: Одно- или двухкареточный (опционально)
Метод перемещения: Шаговый двигатель + конвейерная лента
Фиксированная направляющая: 1-я и 4-я направляющие зафиксированы для стабильности
Направление передачи: L-R или R-L для гибкой конфигурации линии
Режим передачи печатных плат: Варианты 2 в 1, 1 в 2 или 2 в 2
Давление воздуха: 4-6 бар
Толщина печатной платы: Минимум 0,4 мм
Сигнал: Соответствует SMEMA

Применение

Конвейер-челнок для печатных плат SMT разработан для высокоэффективных сборочных линий печатных плат, идеально подходит для перенаправления и передачи печатных плат между несколькими производственными линиями. Подходит для отраслей, включая:

Производство электроники
Автомобильная промышленность
Бытовая электроника
Телекоммуникационное оборудование

Эта система повышает производительность производственной линии, обеспечивая точную обработку печатных плат и предлагая высокую гибкость для различных производственных требований.
