Самоблокирующаяся прецизионная машина для разделения печатных плат с лазерной резкой и скоростью резки 300 мм/с для разделения печатных плат

Наименование марки:	HSTECH
Номер модели:	HS-203
МОК:	1 набор
цена:	negotiable
Условия оплаты:	T/T.
Способность к поставкам:	500 PC/Month

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Приложение:

Сборка печатной платы

Упаковка:

Обруч, деревянная коробка

Скорость резания:

300 мм/с

Масса:

60 кг

Размеры:

Настраиваемый

Источник питания:

Однофазный AC220V 50-60 Гц

Упаковывая детали:

Деревянный

Поставка способности:

500 PC/Month

Выделить:

self-locked PCB board separator

precisely cut knife type separator

PC board PCB cutting tool

Описание продукта

Самоблокирующийся и точно режущий сепаратор плат ножевого типа с печатной платой для резки печатных плат

При производстве печатных плат несколько идентичных небольших плат часто собираются в одну большую плату для повышения эффективности производства. После завершения сборки эти платы требуют чистого, неразрушающего разделения посредством процесса, называемого разделением. Эта специализированная машина выполняет эту критическую функцию с точностью и надежностью.

Технические характеристики

Электропитание	Однофазное переменное напряжение 220 В 50-60 Гц
Вес	60 кг
Размеры машины	770 мм (Д) × 370 мм (Ш) × 420 мм (В)
Скорость резки	300 мм/с
Максимальный ход ножевого колеса	350 мм
Тонкая регулировка ножевого колеса	0-3 мм
Регулировка нижнего ножа	0-2 мм
Максимальная ширина резки печатной платы	150 мм
Максимальная длина резки печатной платы	350 мм
Диапазон толщины печатной платы	0,6-3,2 мм
Диапазон толщины V-образного паза	0,25-2,0 мм

Основные характеристики и преимущества

Инфракрасная система защиты останавливает работу машины, когда руки или посторонние предметы попадают в зону резки
Привод шагового двигателя обеспечивает самоблокировку и точное позиционирование при резке при включении питания
Устраняет отклонения точки перемещения, характерные для двигателей постоянного и переменного тока из-за инерции
Предотвращает повреждение цепей и электронных компонентов во время разделения
Значительно повышает эффективность работы и качество продукции
Конструкция верхнего круглого ножа и нижнего плоского ножа снижает нагрузку во время резки
Предотвращает растрескивание паяных соединений и поломку компонентов
Обеспечивает плавные, чистые разрезы без проблем с разделением плат
Быстрорежущие стальные лезвия обеспечивают долговечность и могут быть повторно заточены примерно дважды

Сравнение технологий разделения

Разделитель с надрезами

Принцип: Высокоскоростной вращающийся фрезерный резец режет вдоль предварительно спроектированных V-образных пазов
Преимущества: Быстрая работа, относительно низкая стоимость, подходит для простых форм и прямых линий
Недостатки: Создает напряжение, пыль и нагрузку на края платы, не подходит для хрупких или плат высокой плотности

Разделитель с фрезерованием

Принцип: Шпиндель с ЧПУ с высокой скоростью вращения приводит фрезерный резец по запрограммированным траекториям
Преимущества: Минимальное напряжение, возможность резки любой формы (изогнутой или неправильной), высокая точность с чистыми краями
Недостатки: Медленнее, чем надрезание, более высокие затраты на оборудование и техническое обслуживание
Применения: Мобильные телефоны, автомобильная электроника, аэрокосмическая промышленность и другие приложения с высокой надежностью

Лазерный разделитель

Принцип: Высокоэнергетический лазерный луч плавит материал для бесконтактной резки
Преимущества: Полностью без напряжения, чрезвычайно высокая точность, узкий зазор, отсутствие пыли, подходит для деликатных FPC
Недостатки: Высокая стоимость оборудования, относительно низкая скорость резки, сложные настройки параметров для разных материалов

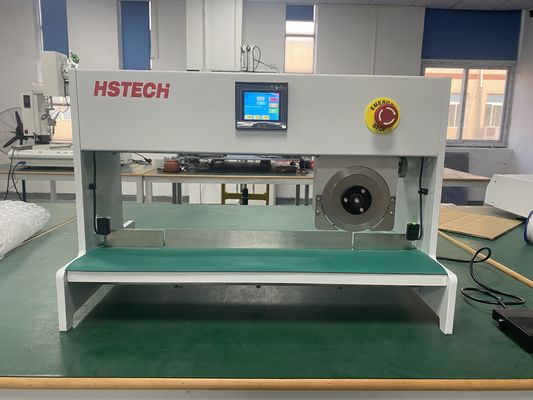

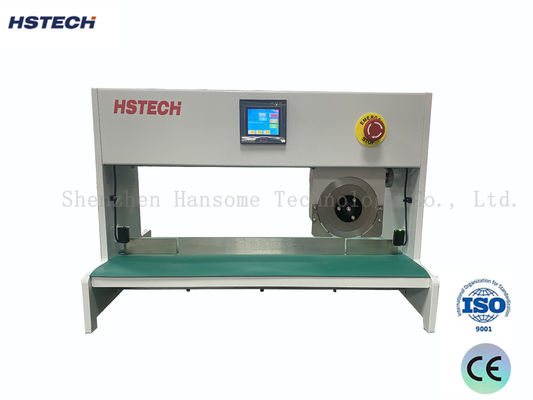

Изображения продукта
