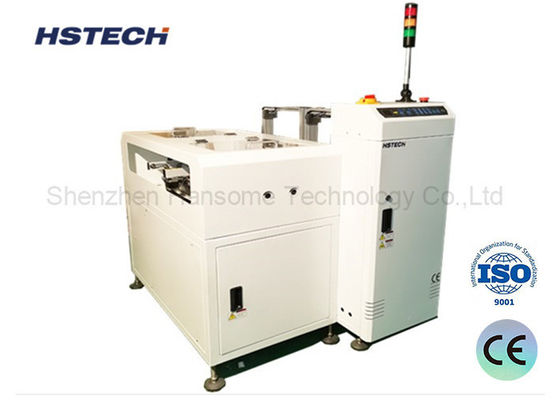

Автоматизированное разгрузка ПКБ разделение NG/OK для производства SMT

Наименование марки:	HSTECH
Номер модели:	HS-NK250
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Выгружатель NG/OK

PCB транспортируя высоту:

910±30mm

Размер PCB:

50*50~330*250mm

Электрическое питание:

220 В переменного тока, 50/60 Гц

Qty журнала:

Журналы каждого рельса 2

Гарантия:

1 год

Использование:

Производственная линия SMT, сборочный конвейер SMT

Состояние:

новые

Упаковывая детали:

Деревянная упаковка, с пеной

Поставка способности:

100 комплектов в месяц

Выделить:

Автоматизированный разгрузчик ПКБ

Разгрузчик ПКБ для разделения платы NG/OK

СМТ производственный разгрузчик ПКБ

Описание продукта

SMT Производственная линия Хорошая / плохая доска разделяющий журнал NG OK PCB разгрузчик

Введение

После автоматизированной оптической инспекции (AOI) эта установка эффективно работает, получая сигнал инспекции с предыдущей стадии.Он автоматически разделяет ПХБ на две категории: несоответствующие (NG) и соответствующие (OK) и направляет их в назначенные журналы.Это гарантирует высокоэффективное и организованное сортирование печатных плат.

Технические детали

Функция	Соберите панели NG/OK отдельно, получив сигнал.
Высота транспортировки	910±30 мм
Направление перевозки	L~R, или R~L
Время сбора советов	Каждые 6 секунд
Изменение журнала с течением времени	Примерно 30 секунд.
Фиксированная сторона рельса	Передняя сторона
Операционная сторона	Передняя сторона
Конвейерная лента	ESD
Толщина ПКБ	Минус 0,6 мм
Выбор высоты	1-4 ((10 мм отступления)
Электрическое питание	220В,50/60Гц,±10%
Сила	00,05 кВт
Давление воздуха	4-6 Бар
Потребление воздуха	Максимальное количество 15 л/мин
Количество журналов	Верх:1 журнал, Нижняя сторона:2 журналы
Сигнал	SMEMA
Варианты	1, режим управления с сенсорным экраном. 2Автоматическая регулировка ширины. 3, количество журналов в зависимости от требований заказчика.

Особенности

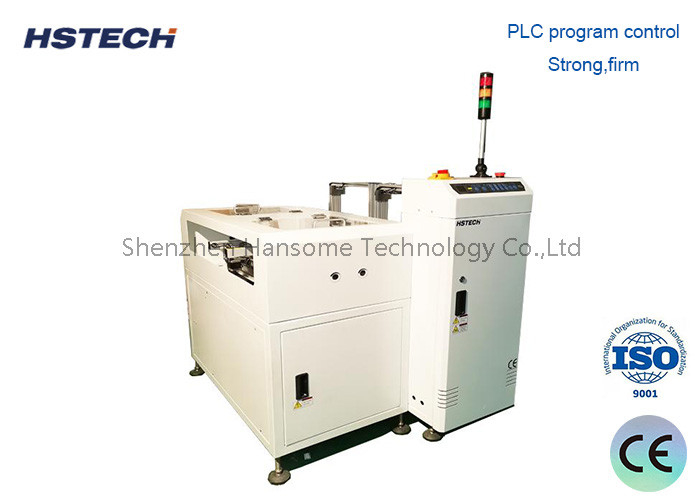

1. Управление ПЛК:
Система оснащена ПЛК для точной и надежной работы.

2.Удобный интерфейс:
Обладает светодиодной мембранной панелью с мягким касанием для простого и интуитивного управления.

3. Регулируемая высота:
Разработанный для размещения различных размеров и конфигураций ПКБ.

4- Сдвиньте зажимы.:
Обеспечить безопасное выравнивание журналов для стабильного размещения досок.

5.Пневматический толкатель:
Регулируемое давлением для обеспечения нежной и без повреждений переноса досок.

6Высокая производительность:
Быстрая смена журналов максимизирует эффективность производства.

7.Авто NG/OK сортировка:
Бесперебойно интегрируется с AOI для оптимизации процессов инспекции и сортировки.

8. Стандартный коммуникационный интерфейс SMEMA:
Упрощает бесшовную интеграцию в производственные линии через протокол SMEMA, что позволяет бесперебойное общение и обмен данными.

Модель

Модель	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Эффективная длина ПКБ	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Толщина ПКБ	Минус 0,6 мм	Минус 0,6 мм	Минус 0,6 мм	Минус 0,6 мм
Размер журнала	355320563 мм	460400563	535460570 мм	535530570 мм
Размер машины	195016001200 мм	230017601200 мм	250018801200 мм	250021601200 мм
Вес	220 кг	280 кг	340 кг	380 кг

Продукт и подробности

Автоматизированное разгрузка ПКБ разделение NG/OK для производства SMT 0
