Подробная информация о продукции

Created with Pixso. Домой Created with Pixso. продукты Created with Pixso.
Выгружатель PCB
Created with Pixso.

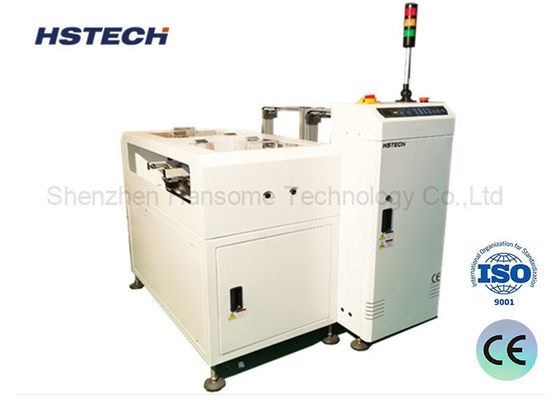

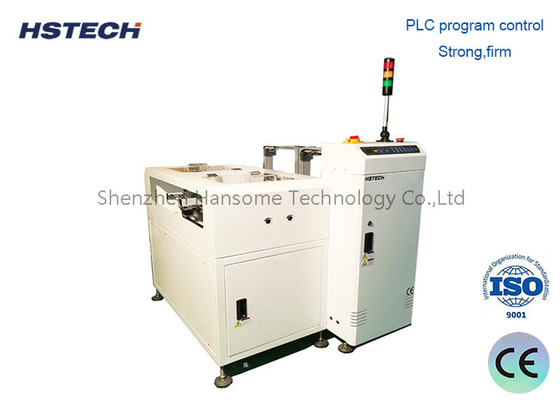

Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT

Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT

Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT

Наименование марки: HSTECH
Номер модели: HS-NK250
МОК: 1 комплект
цена: Подлежит обсуждению
Условия оплаты: T/T, Western Union, MoneyGram
Способность к поставкам: 100 комплектов в месяц
Подробная информация
Описание продукта
Подробная информация
Место происхождения:
Китай
Сертификация:
CE
Наименование продукта:
Выгружатель NG/OK
PCB транспортируя высоту:
910±30mm
Размер PCB:
50*50~330*250mm
Электрическое питание:
220 В переменного тока, 50/60 Гц
Qty журнала:
Журналы каждого рельса 2
Гарантия:
1 год
Использование:
Производственная линия SMT, сборочный конвейер SMT
Состояние:
новые
Упаковывая детали:
Деревянная упаковка, с пеной
Поставка способности:
100 комплектов в месяц
Выделить:

ПЛК-управляемый разгрузчик ПКБ

,

Разгрузчик ПКБ для разделения платы NG/OK

,

Разгрузчик ПКБ на производственной линии SMT

Описание продукта

SMT Производственная линия Хорошая / плохая доска разделяющий журнал NG OK PCB разгрузчик

Введение

Этот блок работает после процесса автоматизированной оптической инспекции (AOI).Он легко разделяет ПХБ на две категории.Это обеспечивает высокоэффективный и структурированный процесс сортировки печатных плат.


Технические детали


ФункцияСоберите панели NG/OK отдельно, получив сигнал.
Высота транспортировки910±30 мм
Направление перевозкиL~R, или R~L
Время сбора советовКаждые 6 секунд
Изменение журнала с течением времениПримерно 30 секунд.
Фиксированная сторона рельсаПередняя сторона
Операционная сторонаПередняя сторона
Конвейерная лентаESD
Толщина ПКБМинус 0,6 мм
Выбор высоты1-4 ((10 мм отступления)
Электрическое питание220В,50/60Гц,±10%
Сила00,05 кВт
Давление воздуха4-6 Бар
Потребление воздухаМаксимальное количество 15 л/мин
Количество журналовВерх:1 журнал, Нижняя сторона:2 журналы
СигналSMEMA
Варианты

1, режим управления с сенсорным экраном.

2Автоматическая регулировка ширины.

3, количество журналов в зависимости от требований заказчика.




Особенности



  1. Управление ПЛК: оборудовано ПЛК для точной и надежной работы.
  2. Интуитивно понятный интерфейс: светодиодная мембранная панель с мягким касанием для интуитивного управления.
  3. Регулируемая высота: вмещает различные размеры и конфигурации ПКБ.
  4. Клампы переключения: безопасное выравнивание журнала для стабильного размещения доски.
  5. Пневматический толкач: регулируется давлением для мягкой, без повреждений передачи доски.
  6. Высокая производительность: быстрая смена журналов максимизирует эффективность производства.
  7. Автоматическая сортировка NG/OK: беспроблемная интеграция AOI для упрощенной инспекции и сортировки.
  8. SMEMA Std. Comms Interface: позволяет бесшовную интеграцию в производственные линии через протокол SMEMA, облегчая бесперебойную связь и обмен данными.


Модель


МодельHS-NK250HS-NK330HS-NK390HS-NK460
Эффективная длина ПКБ50*50~350*250 мм50*50~455*330 мм50*50~530*390 мм50*50~530*460 мм
Толщина ПКБМинус 0,6 ммМинус 0,6 ммМинус 0,6 ммМинус 0,6 мм
Размер журнала355*320*563 мм460*400*563535*460*570 мм535*530*570 мм
Размер машины1950*1600*1200 мм2300*1760*1200 мм2500*1880*1200 мм2500*2160*1200 мм
Вес220 кг280 кг340 кг380 кг


Продукт и подробности

Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT 0
Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT 1
Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT 2


О упаковке
Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT 3Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT 4Управляемая ПЛК сепарация платы NG/OK с разгрузчиком PCB на производственной линии SMT 5
