Высокоскоростная машина для сварки пасты с магнитным штифтом/подъемным блоком R-L Transport G5 Model

Наименование марки:	GKG
Номер модели:	G5
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Автоматический печатный принтер

Другие названия:

Машина для печати пасты

Размер ПКБ:

50x50~400x340mm

Высота транспортировки:

900±40mm

Регулировка ширины:

Автоматический

Интерфейс ввода/вывода:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

СМТ печатный принтер с магнитным штифтом/подъемным блоком и R-L транспортом

Применение

Автоматическая печатная машина G9 + для паяльной пасты является высококлассной машиной для высококлассного применения SMT, ширина GT ++ BTB составляет всего 2830 мм,может полностью удовлетворять требованиям процесса печати 030152025 шаг, высокая точность и высокая скорость.

Спецификация

Модель	G5
Размер шаблона	370x370mm ((минутный размер)
	737x737 мм (максимальный размер)
	20-40 мм (толщина)
Максимальный размер ПКБ	400х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
ПКБ-печать	максимум 1% диагонали ПКБ
Высота транспортировки	900±40 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Max 1500mm/s, может регулироваться
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный шпиль/подъемный блок/стол вверх-вниз
Система зажима ПКБ	Патент на верхнюю застежку/боковую застежку
Начальник печати	Две независимые моторизованные печатные головы
Давление свертывателя	0.5 ~ 10 кг (программный контроль)
Скорость печати	6-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Система очистки	Усиленное поглощение вакуума, сухое, влажное, вакуумные три режима
CCD FOV	8х6 мм
Диапазон регулировки машины	X: ± 3 мм, Y: ± 7 мм, θ: ± 2°
Видение	Посмотрите вверх/вниз Оптическая структура/CCD/Геометрия

Спецификация всей машины

Точность повторения позиции	± 0,01 мм
Точность печати	± 0,025 мм
Время цикла	< 8 сек
Смена продукции	Старый: <3 мин, новый: <5 мин
Доставка воздуха	4~6 кг/см
Электрическое питание	AC:220±10%,50/60HZ, 2,5 КВт
Метод контроля	ПК
Система эксплуатации	Windows XP/Win7
Размеры машины	1140 ((L) x 1364 ((W) x 1404 (H) мм
Машины	Приблизительно: около 1000 кг.

Особенности

Цифровая система CCD может похвастаться инновационным, совершенно новым дизайном оптического пути с однородным круговым освещением и коаксиальным источником света исключительной яркости.Эта двойная система источника света позволяет бесконечно регулировать уровни яркости, что облегчает легкое распознавание различных точек маркировки, даже тех, которые имеют неровные поверхности или материалы, такие как олово, медь и серебряные покрытия, маркировки сварки горячим воздухом, FPC,и широкий спектр цветов ПКБ.

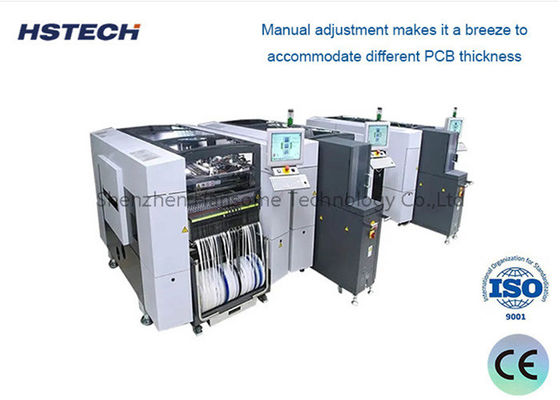

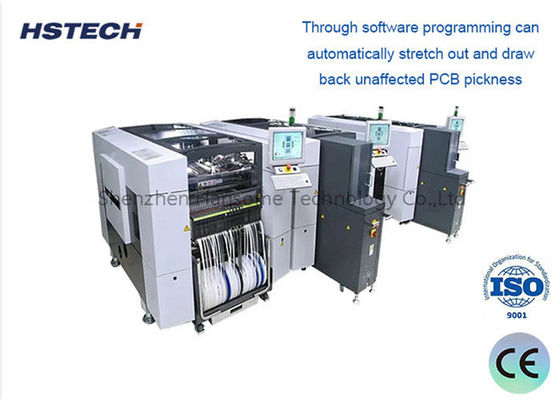

Оснащенная высокоточными возможностями регулирования толщины ПКБ, система может похвастаться невероятно надежной структурой, которая обеспечивает стабильное движение XY.что делает его бесшовным процессом для размещения различных толщин ПКБ с легкостью.
