Машина для сцепления с помощью винтов 4 оси Двойная Y-платформа с всасывающим питанием

Машина для сцепления с помощью винтов 4 оси Двойная Y-платформа с всасывающим питанием

Наименование марки:	HSTECH
Номер модели:	HS-SL5331
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Машина для сцепления с винтом 4 оси

Питание:

Всасывание

Свинцовый питатель:

Одиночный или подаренный по желанию

Совместимые винты:

M1-M6, или на заказ

Диапазон движения:

500*300*300*100 мм

Материал:

Алюминий

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

Машина для сцепления с винтом 4 оси

Машина для скрещивания винтов с двойной платформой Y

Шрубоустановочная машина с всасывающим питанием

Описание продукта

Машина для сцепления с помощью винтов 4 оси Двойная Y-платформа с всасывающим питанием

Введение

Эта винтовая машина является широко используемой винтовой застегивающей машиной, совместимой для многих отраслей промышленности, смарт-телефона, ПК, электрического устройства, мебельной промышленности и т. Д. Это 4-осевая винтовая машина,с двойной рабочей станцией, один винтовой привод и один подающий, вся машина включает в себя систему питания и систему блокировки винтов, часть питания, отвечающая за устройство винтов,является относительно простым типом винта, расположенного в ряд с целью повышения эффективности работы.

Особенности

1Широко используется, небольшой объем, может подключить автоматическую производственную линию, удобная для замены продукта.
2, с интеллектуальной функцией проверки, проверка пропускает замок, нестабильный замок, свободный винт и так далее.
3, двойная платформа Y, так что оператор может загружать поочередно

4, 4 оси работы, движущийся диапазон 500 * 300 * 300 * 100 мм.
5, высокий уровень автоматизации, легкая эксплуатация, которую персонал может быстро освоить и отладить.
6, дисплей с сенсорным экраном или преподавательский подвесок программируемый достичь больше операций, после установки программирования, машина может быть введена в производство, также легко для управления.

7Легкая работа, оператор может работать с несколькими машинами одновременно.

8, с функцией обнаружения утечки, если винт не заполняется на месте он может заполнять непрерывно или начать обработку сигнализации.

Механическая конструкция
Принимает конструкцию роботизированной руки 4-DOF, включая три линейные оси X/Y/Z и вращающуюся ось R
Механическая конструкция компактная и занимает небольшую площадь, подходящую для интеграции в производственную линию
Использует высокопрочные подшипники с низкой инерцией и части трансмиссии, гибкое и эффективное движение

Интеллектуальная система управления
Интегрированный контроллер PLC промышленного класса, поддерживает несколько языков программирования
Оснащенный интерактивным сенсорным экраном человека-компьютера, легкий в эксплуатации интерфейс
С интеллектуальными функциями, такими как автоматическая идентификация положения винта и оптимизация параметров затягивания винта

Система затягивания винтов
Принимает высокоточную электрическую головку отвертки и оснащен датчиком крутящего момента
Поддерживает несколько режимов затягивания, таких как постоянная сила и постоянная скорость для обеспечения качества затягивания
Программируемое регулирование натяжного крутящего момента, скорости и других параметров, подходящих для винтов различных спецификаций

Система визуального наведения
Интегрированная камера CCD высокой четкости для автоматической идентификации положения отверстия винта
В сочетании с алгоритмом машинного зрения, автоматически корректирует путь затягивания винта
Может обнаруживать состояние затягивания винта и своевременно предоставлять обратную связь и корректировку

Сценарии применения
Применяется для изготовления электронных изделий, требующих высокоточной сборки винтов
Например, сборка небольших электронных изделий, таких как мобильные телефоны, компьютеры и бытовые приборы.
Может также использоваться для сборки крепежных элементов в таких отраслях промышленности, как автомобильные и аэрокосмические

Спецификация

Модель	HS-SL5331
Наименование продукции	Автоматическая винтовая блокировочная машина 4 оси
Движущийся диапазон ((X/Y1/Y2/Z)	500300300*100 мм
Скорость движения оси X/Y1/Y2	Двигатель с замкнутой петлей:1-800 мм/с
Скорость движения по оси Z	Мотор с замкнутой петлей: 1-300 мм/с
Максимальная нагрузка по оси X/Y1/Y2	Мотор с замкнутой петлей: 5 кг
Максимальная нагрузка по оси Z	Мотор с замкнутой петлей: 3 кг
Электрическое питание	AC110V/220V, 50/60Hz
Точность повторения	±0,02 мм
Документальная поддержка	CAD CorelDraw
Пригодные винты	M1-M6
Размер машины	746585800 мм
Машины	65 кг

Основные детали марки

1, Мотор: Shinano 2, Руководство: Hiwin 3, фотоэлектрический переключатель: Omron 4, Источник питания: Meanwell

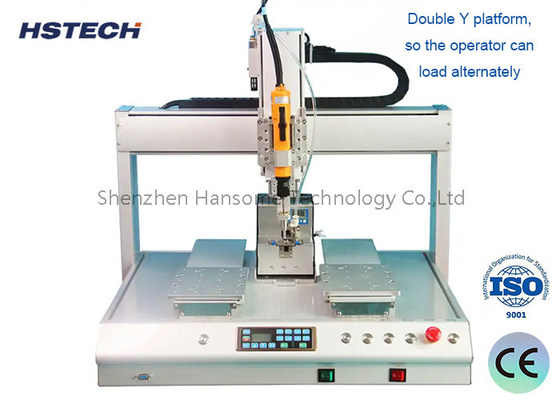

Машина для сцепления с помощью винтов 4 оси Двойная Y-платформа с всасывающим питанием 0

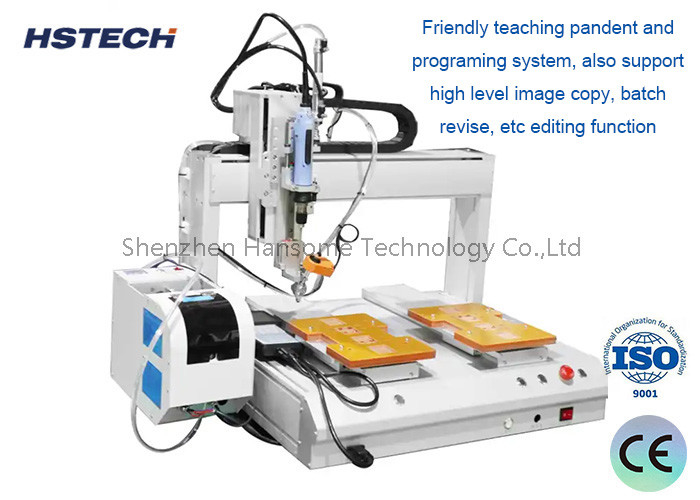

Машина для сцепления с помощью винтов 4 оси Двойная Y-платформа с всасывающим питанием 1
