Высокоточная 4-осевая роботизированная пайка с регулируемым распределением пасты пайки для сборки ПКБ

Высокоточная 4-осевая роботизированная пайка с регулируемым распределением пасты пайки для сборки ПКБ

Наименование марки:	HSTECH
Номер модели:	HS-S5331R
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	D/P, T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

4-осевой рабочий стол автоматический робот по запорке

Напряжение:

110 В / 220 В переменный

Мощность отопления:

150 Вт

Платформа:

Одинокий

Гарантия:

1 год

Скорость движения:

Ось X * Y * R: 0,1 ~ 600 мм/сек, Ось Z:0.1 ~ 300 мм/сек

Упаковывая детали:

деревянный корпус

Поставка способности:

100 комплектов в месяц

Описание продукта

4-осевая роботизированная сварочная машина с HMI с сенсорным экраном для простого программирования и управления

Описание продукции

Автоматический рабочий стол 4-осевой робот-сварщик:

Обзор:
Это компактная 4-осевая роботизированная система сварки, рассчитанная на точные задачи сварки и сборки.конфигурационный дизайн, который можно настроить для различных приложений для сварки ПКБ и электронных компонентов.

Особенности:

4-осевая роботизированная рука с движением X, Y, Z и вращением (θ)
Сервомоторы высокой точности для точного позиционирования
Интегрированный наконечник паяльного железа с регулировкой температуры
Автоматическая система питания сварной проволоки
Регулируемый модуль распределения пасты для пайки
Компактный рабочий стол (приблизительно 24" x 18" x 24")
HMI с сенсорным экраном для программирования и управления
Совместим со стандартным G-кодом для легкой интеграции

Высокоточная сварка

4 высокоточных подшипника позволяют точное, повторяемое расположение соединительного пая
Усовершенствованные системы зрения обеспечивают выравнивание деталей и обнаружение дефектов
Программируемые системы управления температурой и временем ожидания обеспечивают постоянное качество сварного соединения

Отличная эффективность

Полностью автоматическая сварка заменяет ручную работу и значительно увеличивает производственные мощности
Интеллектуальный алгоритм планирования пути оптимизирует цикл работы и использование материалов
Беспрепятственно интегрировать существующие производственные линии для улучшения общего процесса

Отличная надежность

Прочная и прочная промышленная конструкция обеспечивает долгосрочную стабильную эксплуатацию
Умное обнаружение неисправностей и самодиагностика сокращают время простоя
Всеобъемлющая запись данных процесса обеспечивает отслеживание качества

Гибкий и разнообразный

Подходит для электронных компонентов различных размеров, форм и материалов
Программируемый интерфейс легко интегрируется с вашей производственной линией
Конструктивные решения на основе конкретных потребностей

Применение:

1Электрические компоненты
2ПКБ-карта
3- Силовая полоса.
4Цифровые продукты
5Коннекторы/электронные провода
6.Светодиодное освещение
7.ЛКД-монитор/модуль дисплея

8Мобильные телефоны и аксессуары

Особенности программного обеспечения:

Интуитивно понятный интерфейс программирования
Поддерживает программирование G-кода для автоматизированных процедур
Визуальное выравнивание и обнаружение фидуциального знака
Контроль процессов и регистрация данных
Возможности дистанционного мониторинга и управления

Спецификация:

Модель	HS-S5331R 4-осевой рабочий робот автоматического запоя
Напряжение	110 В / 220 В переменной
Режим управления	4-осевой точный двигатель
Операционный диапазон (X * Y * Z)	400 х 400 х 80 мм
Скорость движения	Ось X * Y * R: 0,1 ~ 600 мм/сек, Ось Z:0.1 ~ 300 мм/сек
Точность повторения	±0,02 мм (X * Y * Z)
Минимальный анализ	±0,01 мм (X * Y * Z)
Сила нагрева:	150 Вт
Пропускная способность	Максимум 999 программ
Диаметр сварного провода	0.5, 0.6, 0.8, 1.0, 1,2 мм)
Диапазон температуры предварительного нагрева	0-500 градусов
Внешние измерения	523 х 560 х 895 мм
Вес	примерно 70 кг.

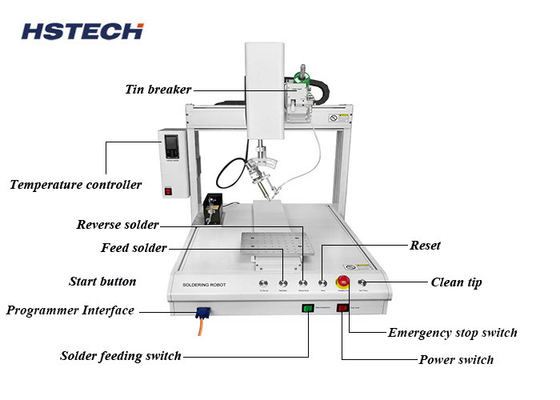

Описание робота по сварке:

1Робот с многоосевой связью, с приводом точного шагового двигателя и передовым алгоритмом управления движением, эффективно улучшает точность позиционирования и точность повторения.
2С встроенным промышленным компьютерным управлением робот может выполнять различные задачи, такие как односоединение / одноразовое время / циклическая работа сварки.
3.С помощью учебного подвеска, вы можете ввести напрямую координаты сварного соединения, или вы можете учить и воспроизводить координаты положения.Даже начинающие могут быстро понять основы операции..

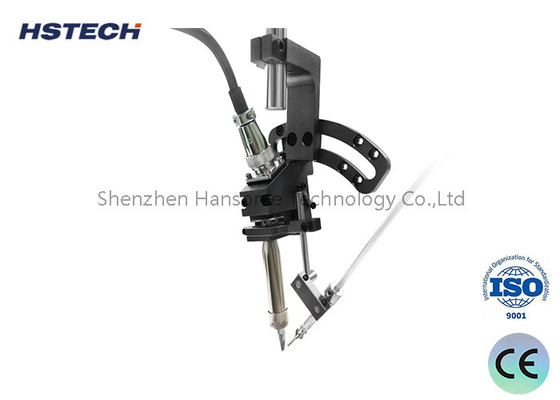

4. Сплавляющее устройство может регулироваться в любом направлении. Он может достичь 360 градусов вращения путем управления R-осью, в соответствии с папкой и компонентов,Вы можете настроить по желанию время подачи сварки, время предварительного нагрева и время сварки, для достижения сложной работы сварки..
5. Через внешний интерфейс ввода / вывода, для достижения контроля в режиме реального времени на припоясывающий робот, интеллектуальная система управления, выполнять ошибку сигнализации и высокоскоростного движения ударные функции.Интеллектуальная мастер программа, достичь автоматизации и интеллектуального процесса сварки.

Высокоточная 4-осевая роботизированная пайка с регулируемым распределением пасты пайки для сборки ПКБ 0

Высокоточная 4-осевая роботизированная пайка с регулируемым распределением пасты пайки для сборки ПКБ 2

Упаковка и доставка

Положение	Рабочий робот для сварки с четырьмя осями
Пакет	1 комплект в одну деревянную коробку в качестве условия безопасности
Внешнее измерение	660 мм х 550 мм х 900 мм
Вес	примерно 75 кг.
Доставка	около 20 рабочих дней
Оплата	D/P, T/T, Western Union, MoneyGram
Порт	Шэньчжэнь
Перевозка	A.По курьеру: 4-7 рабочих дней по специальному предложению
	B.По воздуху: 7 рабочих дней в назначенном аэропорту
	C.Море: 20-25 рабочих дней в назначенном порту
