Плата управления загрузчиком печатных плат с сенсорным экраном True Color, индикацией башенного типа и временем загрузки 6 секунд

Плата управления загрузчиком печатных плат с сенсорным экраном True Color, индикацией башенного типа и временем загрузки 6 секунд

Наименование марки:	HSTECH
Номер модели:	HS-250LD
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Затяжелитель Pcb

Цвет:

Белый

Источник питания:

AC110V/220V,50/60Hz

ООО:

Мицубиси

Реле:

Шнайдер

Оптоэлектрический переключатель:

ОМРОН

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Выделить:

Загрузчик печатной платы управления с сенсорным экраном True Color

Оборудование для обработки печатных листов с световым дисплеем

Время загрузки 6 секунд Загрузчик магазинов SMT

Описание продукта

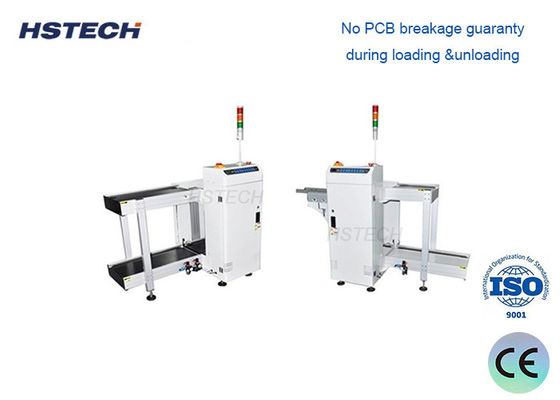

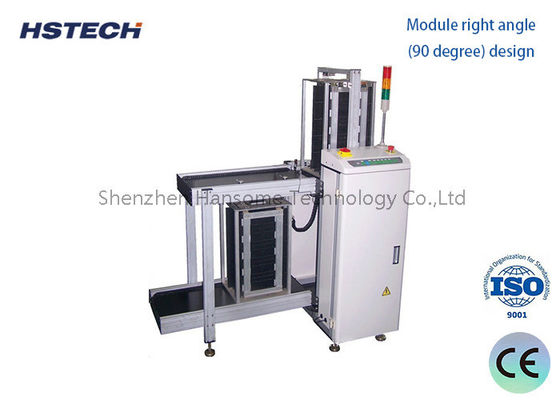

PCB Loader с цветным сенсорным экраном

Это передовое оборудование для работы с печатными платами с индикатором башенного типа, которое служит отправной точкой для производственных линий SMT, автоматически подавая печатные платы из магазинов в нижестоящие конвейерные системы.

Обзор продукта

Загрузчик печатных плат - это специализированное оборудование, предназначенное для автоматической загрузки печатных плат. Его основная функция включает в себя автоматическое извлечение материалов из стеллажей с сырьем и точную загрузку их в производственные линии или последующее технологическое оборудование.

Принцип работы

Состоящий из стеллажа, вакуумной присоски и компонентов сервоплатформы XY, загрузчик печатных плат использует вакуумное отрицательное давление для захвата печатных плат. Платформа точно контролирует траектории перемещения для переноса печатных плат со стеллажей в указанные положения, при этом весь процесс автоматизирован через систему управления для быстрых и эффективных операций загрузки.

Основные характеристики

Высокая автоматизация: Полностью автоматический захват и установка печатных плат без ручного вмешательства
Точная загрузка: Повторяемая точность позиционирования в пределах ±0,05 мм
Адаптивный дизайн: Автоматическая регулировка положения присоски для различных размеров печатных плат
Высокая эффективность: Средняя производительность загрузки 300-500 штук в час
Экономия труда: Значительное сокращение интенсивности и затрат на ручную загрузку

Применение

Производство печатных плат: Автоматическая загрузка голых плат в оборудование для поверхностного монтажа (SMT) и машины для пайки волной
Электронная сборка: Загрузка собранных печатных плат в испытательное и упаковочное оборудование
Ремонтные операции: Быстрая и точная загрузка отремонтированных печатных плат в ремонтное оборудование

Технические характеристики

Модель	HS-250LD	HS-330LD	HS-390LD	HS-460LD
Напряжение	AC110V/220V, 50/60Hz, однофазное, макс. 300A
Размер печатной платы	(50×50)~(350×250)	(50×50)~(455×330)	(50×50)~(530×390)	(50×50)~(530×460)
Размер магазина	355×320×565	460×400×565	535×460×565	535×530×565
Подача воздуха	0,4~0,6 МПа
Высота транспортировки	920±20 мм (стандарт)
Время загрузки	6 секунд
Время замены магазина	Приблизительно 20 секунд
Направление транспортировки	Слева направо или справа налево (опционально)
Толщина печатной платы	Минимум 0,4 мм
Шаги	1-4 (шаг 10 мм)
Связь	SMEMA
Размер машины	1100×780×1200	1400×860×1200	1500×920×1200	1600×1120×1200
Вес	Приблизительно 140 кг	Приблизительно 180 кг	Приблизительно 220 кг	Приблизительно 230 кг

Дополнительные функции

Цветной сенсорный экран
Mitsubishi PLC
Вместимость магазина: верхний 1, нижний 1 или по индивидуальному заказу
Выборочный шаг: 10 мм, 20 мм, 30 мм, 40 мм
Направление транспортировки печатной платы: слева направо или справа налево (опционально)
Выбор режима работы: ручной/автоматический
Фиксированная передняя направляющая или фиксированная задняя направляющая (опционально)
Стандартная высота для применения SMT (920±20 мм)
Индикатор башенного типа
Совместимость с сигналом SMEMA

Упаковка и доставка

Элемент	Загрузчик печатных плат
Упаковка	1 комплект в деревянной коробке для безопасности
Внешний размер	1100×780×1200 мм
Вес	Приблизительно 140-230 кг
Доставка	Приблизительно 15-20 рабочих дней
Оплата	D/P, T/T, Western Union, MoneyGram
Порт	Шэньчжэнь
Варианты доставки	A. Курьером: 4-7 рабочих дней по специальному предложению B. По воздуху: 7 рабочих дней в указанном аэропорту C. По морю: 20-25 рабочих дней в указанном порту
