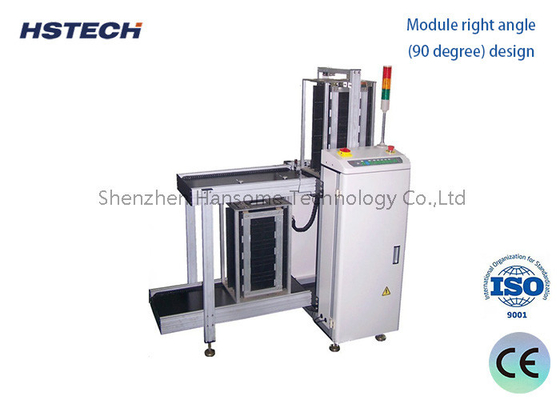

Кнопка управления настраиваемый разгрузчик PCB примерно за 30 секунд СМТ линейный разгрузчик с двигателем

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Выгружатель PCB

Другое имя:

Выгрузчик линий SMT

Размер печатной платы:

50*50~450*330 мм

PCB разгружая время:

Приблизительно 6 секунд

Изменение журнала с течением времени:

Приблизительно 30 секунд.

Источник питания:

220 В переменного тока, 50/60 Гц

Толщина печатной платы:

Минута 4mm

Коммуникация:

СМЕМА

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

Описание продукта

PCB Unloader с кнопкой управления, около 30 секунд, выгрузчик SMT линии с моторным приводом

Применение:

Эта машина для выгрузки печатных плат используется в конце производственной линии SMT, она используется для сбора печатных плат в магазины.

Особенности:

ПЛК Mitsubishi
Привод ZD motor.
Более толстая транспортировочная конвейерная лента.
3 магазина для переключения, один магазин с верхней стороны, 2 магазина со стороны кнопки.
Режим управления кнопками со светодиодной индикацией с 3 цветами.
Конструкция станка из нержавеющей стали и алюминиевого профиля, стабильная и простая в обслуживании.
Плавная и параллельная регулировка ширины с помощью ручной рукоятки.
Прецизионный толкатель для подачи печатных плат в магазины
Пневматические зажимы сверху и снизу для фиксации стеллажа магазина.
Совместимость с SMEMA.

Спецификация:

Функция	Этот блок используется для выгрузки печатных плат.
Высота транспортировки	910±30 мм
Время загрузки печатной платы	Приблизительно 6 секунд
Время переключения магазина	Приблизительно 30 секунд
Направление транспортировки	Слева направо или справа налево
Операция	Фронтальная операция
Фиксированная сторона дорожки	Передняя сторона (или указать)
Электропитание	220 В, 50/60 Гц, ±10%
Давление воздуха	4-6 бар
Толщина печатной платы	Мин. 0,4 мм
Количество магазинов	Верхняя сторона: 1 шт., нижняя сторона: 2 шт.
Скорость конвейера	0,5-20 м/мин или по индивидуальному заказу
Выбор шага	1-4 (шаг 10 мм)
Сигнал	SMEMA

Модель	HS-UD250	HS-UD330	HS-UD390	HS-UD460
Эффективная длина печатной платы	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Размер станка	19008001200 мм	23208801200 мм	26209401200 мм	262010801200 мм
Размер магазина	355320563 мм	460400563 мм	535460570 мм	535530570 мм
Вес	140 кг	220 кг	280 кг	320 кг

Упаковка и доставка

Предмет	Выгрузчик печатных плат
Упаковка	1 комплект в одну деревянную коробку для обеспечения безопасности
Внешние размеры	19001200800 мм
Вес	около 140-320 кг
Доставка	около 15-20 рабочих дней
Оплата	D/P, T/T, Western Union, MoneyGram
Порт	Шэньчжэнь
Отгрузка	A. Курьером: 4-7 рабочих дней по специальному предложению
	B. По воздуху: 7 рабочих дней в указанный аэропорт
	C. По морю: 20-25 рабочих дней в указанный порт
