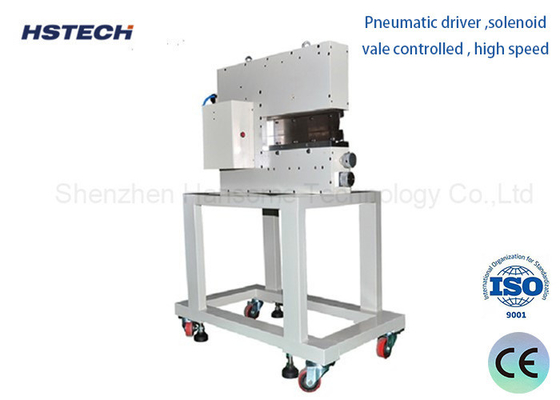

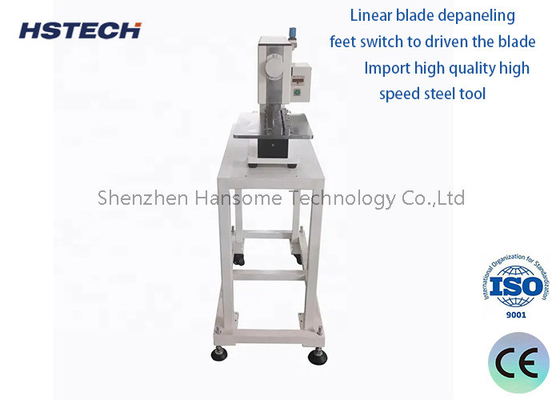

Оборудование для высокоскоростной пневматической депанелировки печатных плат для точных SMD PCBA или тонких пластин

Наименование марки:	HSTECH
Номер модели:	HS-310L
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Пневматическое depanelizer PCB

Другие названия:

разделитель PCB V-отрезка

Напряжение:

AC100-240V

Длина печатной платы:

0~ 360mm

Толщина ПКБ:

0.1~2.0mm

Высота верхней части:

40 мм (максимум)

Высота нижней части:

20 мм (максимум)

Использование:

ПКБ, алюминиевая плата, ПКБ с V-резкой, плата LED

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

Оборудование для высокоскоростной пневматической депанелировки печатных плат для точных SMD PCBA или тонких пластин

Введение:

1Пневматическое и электрическое управление, конструкция образца, есть сенсорное устройство в машине, режущая доска один раз с минимальными напряжениями.HS-310 применяется для отдельных точных SMD PCBA или тонких пластин.

2Машины-сепараторы прямого типа были разработаны для тщательного отделения предварительно заготовленных панелей без изгиба или напряжения.Даже чувствительные компоненты SMD, такие как керамические конденсаторы, не будут повреждены отдельным процессомУлучшить качество продукции.

3Благодаря специальной конструкции лезвия, доски с высокими компонентами, расположенными близко к краям, могут быть безопасно разделены.клинчатые ножи используются для резки панелей в канавеЭто позволяет безопасно отделить доски толщиной менее 1 мм и без резки.

Особенности и функции

Принцип работы:
Пневматический депанелизатор использует сжатый воздух в качестве движущей силы для расщепления панелей PCBA путем цилиндровой или вакуумной адсорбции.

По сравнению с традиционной механической резкой этот метод пневматического разделения может значительно снизить риск повреждения края ПКБА.

Высокоточная расщепление:
Пневматический депанелизатор может точно разделять вдоль предопределенной линии доски PCBA, чтобы гарантировать, что размер каждой отделенной PCBA является последовательным.
Точность расщепления обычно может достигать ± 0,1 мм, что удовлетворяет потребностям производства PCBA с высоким спросом.

Гибкая адаптация
Оборудование может обрабатывать панели PCBA различных размеров и форм с хорошей гибкостью и адаптивностью.
Параметры разделительной линии и силы могут гибко регулироваться в соответствии с фактическими потребностями производства.

Эффективное производство:
Пневматический депанелизатор имеет характеристики высокой автоматизации и простой эксплуатации.
Он может значительно повысить эффективность производства расщепления ПКБА и сократить производственный цикл.

Конструкция с низкими потерями:
Метод пневматического разделения может минимизировать повреждения и проблемы с ржавчиной на краю PCBA.
Это выгодно для повышения урожайности ПЦБА и надежности последующих процессов.

Спецификация:

Наименование продукта	Депанилизатор ПХБ
Модель	HS-310L
Высота части	Максимум 40 мм
Высота части	Максимально 20 мм
Доставка воздуха	5 кгф/см
Выпуск	12.5 т (грубо)
Эффективная длина резки	1-360 мм
Линейный размер лезвия	36043,56 мм
Толщина ПКБ	0.1mm~2.0mm ((С рощи в) 0.1мм ~1.0мм ((без V-роста))
Материал лезвия	Импорт высококачественного высокоскоростного стального инструмента
Скорость разделения	1-300 мм/с
Толщина в V-резке	00,3-3,5 мм
Потребление воздуха	200-400 ((L/min)
Размер машины	700325400 мм
Вес	130 кг
Подходящая доска	Все V-резные доски

Доска заявки:

Оборудование для высокоскоростной пневматической депанелировки печатных плат для точных SMD PCBA или тонких пластин 0

Оборудование для высокоскоростной пневматической депанелировки печатных плат для точных SMD PCBA или тонких пластин 1

Оборудование для высокоскоростной пневматической депанелировки печатных плат для точных SMD PCBA или тонких пластин 2

Оборудование для высокоскоростной пневматической депанелировки печатных плат для точных SMD PCBA или тонких пластин 4
