Подробная информация о продукции

Домой продукты

Погрузочно-разгрузочное оборудование PCB

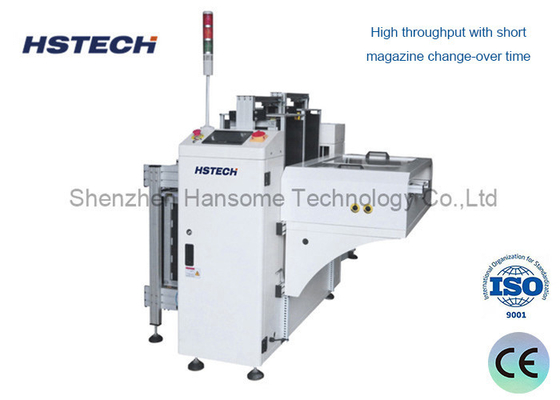

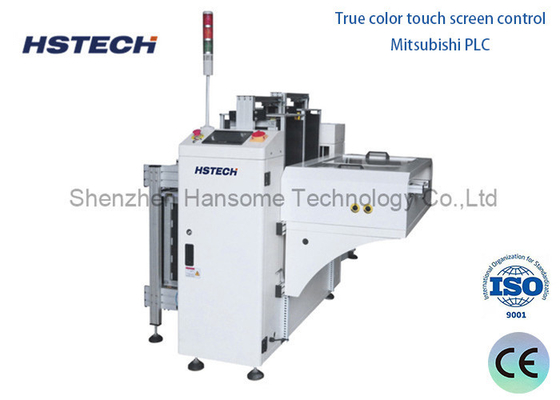

Удобное оборудование для обработки ПКБ с двумя рельсами с световым дисплеем башни для легкого мониторинга

Наименование марки:	HSTECH
Номер модели:	HS-250DULD
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Двойной выгружатель PCB рельса

Цвет:

Белый

ПЛК:

Мицубиши

реле:

Шнайдер

Оптоэлектрический переключатель:

ОМРОН

Марка водителя:

МЕАНВЕЛЛ

Упаковывая детали:

Деревянная упаковка, с пеной

Поставка способности:

100 комплектов в месяц

Описание продукта

Вышки светового дисплея Двухрельсовое оборудование для обработки печатных плат для легкого мониторинга

Эта машина работает с двумя рельсами, используется для сбора ПХБ в магазины.

Спецификация

Модель	HS-250DULD
Размер ПКБ	(5050) ~ ((350250) мм
Размер журнала	355320565 мм
Время загрузки ПКБ	Около шести.
Время замены магазина	30-е
Электрическое питание	AC100-230V, однофазный, максимум 300A
Доставка воздуха	4-6 бар, максимум 10 л/мин
Высота транспортировки	900±20 мм
Направление перевозки	L к R,или R к L9 (необязательно)
Толщина ПКБ	Минус 0,4 мм
Количество журнала	верхний 1pc, вниз 1pc, или на заказ
Варианты продольного хода	1-4 ((10 мм отступления)
Размер машины	146015001200 мм
Вес	Примерно 210 кг

Особенности

1Правильное управление сенсорным экраном

2, Mitsubishi PLC

3Вместимость магазина: верхний, нижний или индивидуальный

4, Выборочный проход: 10 мм, 20 мм, 30 мм, 40 мм

5, направление транспортировки ПКБ: L - R, или R - L, необязательно

6, Выбор режима ручной/автоматической работы

7, передняя рельса или задняя рельса, необязательно

8, Стандартная высота для применения SMT ((920±20 мм)

9, световой дисплей башни

10Сигнал SMEMA

Описание работы

В соответствии с распознаванием сигнала, автоматически собирать доску НГ и доску ОК соответственно в два подъемных ящика; НГОК-коллектор доски и AOI онлайн,после определения AOI хорошего (OK) и дефектного (NG) выхода различные сигналы, сигналы, отправленные в нижний коллектор NGOK, NGOK-коллектор для приема сигналов, передаваемых AOI для вынесения суждений, PCB будет автоматически сортироваться!ОК и НГ-материал, хранящиеся в раме;
Например, AOI выводит сигнал ОК через решение NGOK в передвижную тележку с подъемной пластиной непосредственно в раму тележки с подъемной пластиной ОК;Вывод AOI-сигнала NG через решение NGOK в подвижную тележку и передача на заднюю часть рамы тележки NG-подъемника.

Нагрузка на голую доску

Удобное оборудование для обработки ПКБ с двумя рельсами с световым дисплеем башни для легкого мониторинга 0
