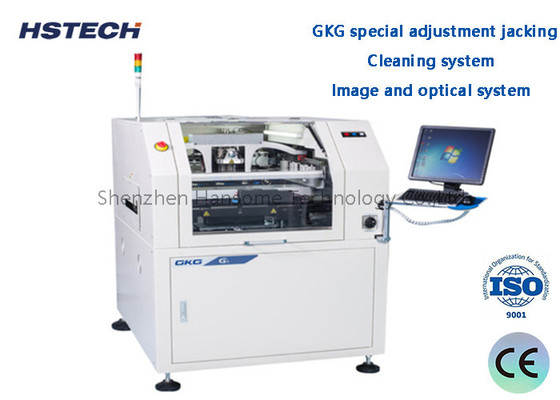

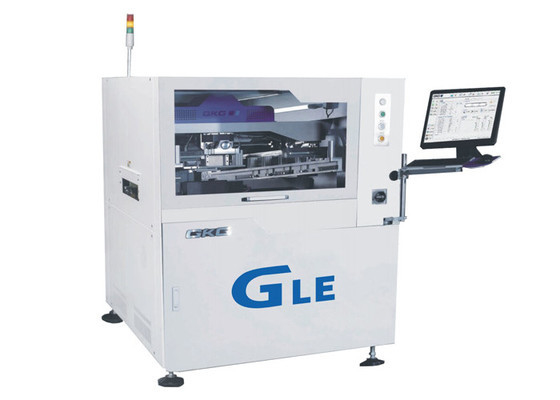

2D-принтер с сенсорным экраном с использованием Windows XP/Win7 для электронной сборки

2D-принтер с сенсорным экраном с использованием Windows XP/Win7 для электронной сборки

Введение

Автоматический печатный принтер - это эффективное оборудование, используемое для нанесения пасты сварки на печатные платы.Это одно из ключевых оборудования в процессе сборки SMT (Surface Mount Technology)Он используется для точного нанесения пасты сварки на подкладки на ПКБ для достижения сварки компонентов и ПКБ в последующем процессе заправки.

введение в автоматические печатные станки

Структура оборудования: Автоматические печатные станки обычно состоят из следующих основных компонентов:

Рабочий стол:используется для поддержки и позиционирования ПХБ.
Устройство крепления стальной сетки:используется для фиксации стальной сетки.
Глава печати:Ответственный за равномерное нанесение пасты сварки на пластинку.
Система зрения:используется для помощи в позиционировании и калибровке позиции печати.

принцип работы

Приготовление: поместите ПХБ на рабочую столу и настроите и расположите его в соответствии с размером ПХБ и знаками расположения.
Подготовка штенциля: закрепите штенциль за штенцильным светильником и убедитесь, что он выровнен с ПКБ.

Позиционирование и калибровка: Используйте систему визуализации для позиционирования и калибровки ПКБ и шаблона для обеспечения точности и точности печати.

Применение паяльной пасты: запустите автоматический принтер, печатная головка равномерно наносит паяльную пасту на штенцель,и затем скреб пасту сварки через отверстия штенцеля, так что он может быть точно нанесены на подкладки ПХБ.
Разгрузить ПКБ: после завершения печати, снять ПКБ, покрытый пастой сварки, с рабочего стола.

Функции и особенности

1.Высокая точность и повторяемость: автоматическая печатная машина с штемпелем имеет высокоточную печатную головку и точную систему визуализации,который может достичь равномерного нанесения пасты для сварки на подложки и высококонсистентных результатов печати.

2Быстрая настройка и адаптивность: автоматические печатные станки обычно имеют функции быстрой настройки и автоматической настройки, которые могут адаптироваться к различным размерам и типам печатных плат.а также различные требования к толщине пасты для сварки.

3.Позиционирование с помощью визуального контроля: Automatic stencil printing machines equipped with vision systems can detect and calibrate in real time during the printing process through image processing and auxiliary positioning functions to ensure the accuracy of the printing position.

4.Высокая эффективность производства: по сравнению с полуавтоматической или ручной печатью, автоматические печатные машины с шаблонами могут достичь быстрого и непрерывного процесса печати, повысить эффективность производства,и сократить время ручной работы и затраты на рабочую силу.

Спецификация
