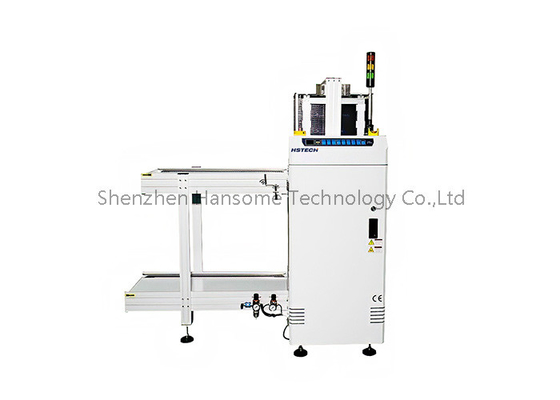

Верхние и нижние пневматические зажимы загрузчик ПКБ для гарантии отсутствия разрыва

Наименование марки:	HSTECH
Номер модели:	HS-LD330
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	D/P, T/T, Western Union, MoneyGram
Способность к поставкам:	200 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Product name:

Multiple magazine PCB Loader

Other name:

SMT board loading machine

Power supply:

AC110V/220V,50/60Hz

Air pressure:

4-6 bar

PCB thickness:

Min 0.4mm

Pitch selection:

10-40mm

Conveyor speed:

0.5-20M/min or customized

Communication:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

200 комплектов в месяц

Описание продукта

Высокоэффективная машина для обработки PCB-нагрузчиков сигналов SMEMA

Введение

PCB loading and unloading machine is used for PCB feeding and conveying at the beginning of the SMT production line and receiving and storing the PCB at the end of the production line to the turnover rack. Эта машина принимает систему микроконтроля с шариковым винтом, вся машина работает стабильно и точно передает.Интуитивно понятный и простой в использованииОн подходит для многократной транспортировки односторонних или двусторонних платок, что значительно снижает затраты на рабочую силу и обеспечивает эффективность.

Применение

Этот блок используется для загрузки ПХБ и транспортировки ПХБ на производственную линию SMT.

Особенности

1, конструкция модуля.

2Устойчивость повышается благодаря надежному дизайну.

3Тест экономичного дизайна.

4, верхние и нижние пневматические зажимы для закрепления стойки журналов.

5Никакой гарантии на разрыв ПКБ во время погрузки и разгрузки.

6Совместима с SMEMA.

Спецификация

Наименование продукта	Машина для загрузки ПКБ
Высота транспортировки	910±30 мм
Время загрузки ПКБ	Приблизительно 6 секунд
Время замены магазина	Приблизительно 30 секунд.
Направление перевозки	L~R, или R~L
Операция	Фронтовая операция
Фиксированная сторона рельса	Передняя сторона ((или указать)
Электрическое питание	220В,50/60Гц,±10%
Давление воздуха	4-6 бар
Толщина ПКБ	Минус 0,4 мм
Количество журнала	Верхняя сторона: 1 шт., Нижняя сторона: 2 шт.
Выбор высоты	1-4 ((10 мм отступления)
Скорость конвейера	0.5-20М/мин или на заказ
Сигнал	SMEMA

Выбор модели

Модель	HS-LD250	HS-LD330	HS-LD390	HS-LD460
Эффективная длина ПКБ	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Размер машины	14008001200 мм	16508801200 мм	18009401200 мм	180010101200 мм
Размер журнала	355320563 мм	460400563 мм	535460570 мм	535530570 мм
Вес	140 кг	180 кг	220 кг	260 кг

Внимание!
1. Выключите оборудование или убедитесь, что подъемный стол перемещается на место перед началом автоматической работы в первый раз.
2Держите голову и руки подальше от машины во время работы.
3Заправьте оптическую ось маслом и очистите обломки на компонентах ламп на цепи.

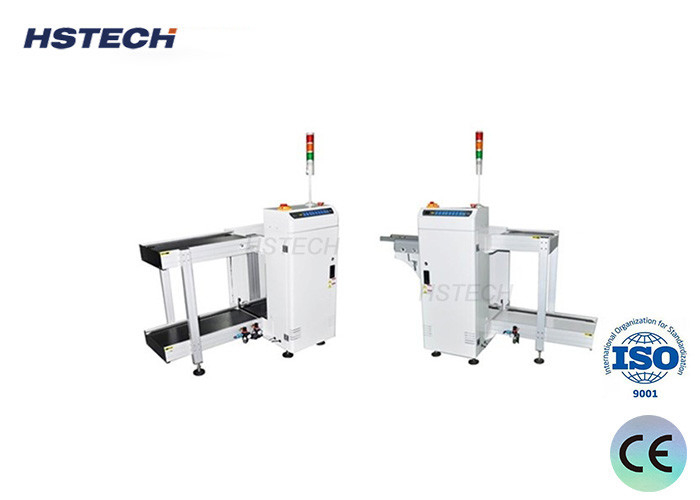

Верхние и нижние пневматические зажимы загрузчик ПКБ для гарантии отсутствия разрыва 0

Кнопка управления и электрическая коробка

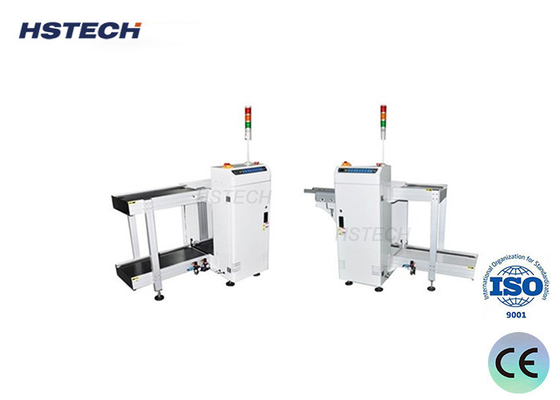

Верхние и нижние пневматические зажимы загрузчик ПКБ для гарантии отсутствия разрыва 1

О упаковке
