| Место происхождения: | КНР |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 10~14 дня работы |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 200 комплектов в месяц |
| Наименование продукта: | Двухполосный разгрузчик | Гарантия: | 1 год |
|---|---|---|---|
| Контроль: | Сенсорный экран | ПЛК: | Мицубиши |
| Бренд реле: | Шнайдер | Оптоэлектронный переключатель: | ОМРОН |
| Материал: | Сплав алюминия | Применение: | Электронное собрание |
| Система управления: | ПЛК | Потребление энергии: | 200 Вт |

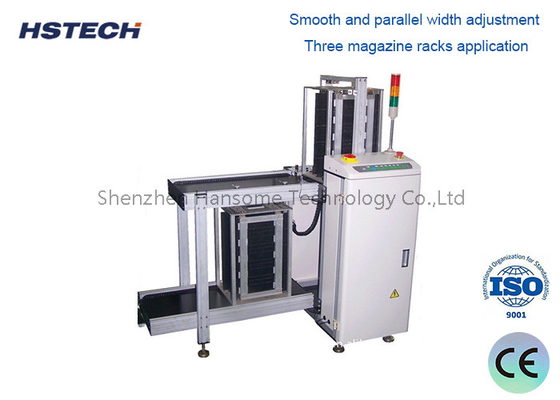

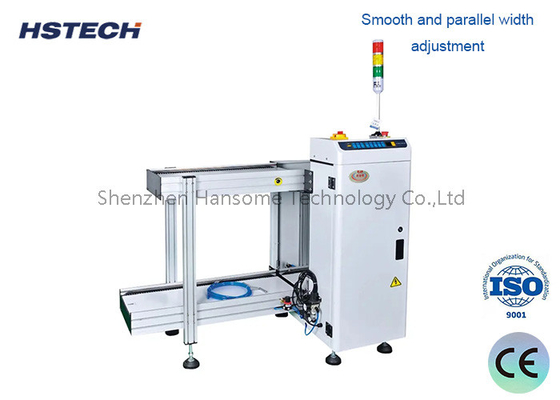

Система управления ПЛК с сенсорным экраном ПКБ-разгрузчик оборудование для обработки с 6 магазинов загрузки
Загрузочная машина SMT - это своеобразное производственное оборудование, необходимое для производства и обработки электронных продуктов SMT.Его основная функция заключается в том, чтобы поместить немонтированную плату PCB в загрузочную машину SMT и автоматически отправить плату в всасывающую машинуЗатем всасывающее устройство автоматически помещает ПКБ на трассу печатающей машины и отправляет ее на печатающую машину.
1Включите питание, переключатель.
2- регулировать ширину проводящей рельсы до тех пор, пока она не будет соответствовать ширине производимой платы ПХБ.
2. Настройка количества ступеней питания доски и положения точки выхода доски (должна быть в ручном состоянии, а подъемная платформа находится в нижнем предельном положении):
1. Настройка расстояния шага: нажмите кнопку для выбора толщины 1 2 3 4
2- Корректировка правления:
3Ручно настраивайте толкательный стержень в середине производимой ПКБ.
4. Подтвердить, что машина может питать доску плавно (положение выходной точки доски)
5. Нажмите автоматический ключ (переход на автоматический)
6. Нажмите кнопку сброса (подъемная платформа автоматически опускается до нижней предельной точки, а затем поднимается до положения первой точки освобождения пластины)
7. Автоматическое состояние
1Система управления ПЛК
2Проектирование двойных путей и двойных подъемных платформ
3, 6 магазинов загрузки
4, Проектированная газовая схема для передачи ПКБ плавно и стабильно
5, Стандарт SMEMA
| Тип | DU-250 | DU-300 | DU-400 | DU-500 |
| Силовое питание | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz | AC110V/AC220V 50H60Hz |
| Доставка воздуха | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 | 5kgf/C M2 |
| Размер ПКЖ ((мм) | 350*50~250 | 445*50~330 | 530*50~390 | 535*50~460 |
| Руководство по ПКБ | слева направо или направо налево | слева направо или направо налево | слева направо или направо налево | слева направо или направо налево |
| Размер журнала ((мм) | 335*320*565 | 460*400*565 | 535*460*565 | 535*530*565 |
| Шаговые отступления ((мм) | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 | 10,20,30,40 |
| Высота транспортировки ((мм) | 900±20 | 900±20 | 900±20 | 900±20 |
| Скорость передачи | 6 м/с | 10 м/с | 10 м/с | 10 м/с |
| Мощность основного двигателя | 440 Вт | 440 Вт | 440 Вт | 440 Вт |
| Размер машины ((мм) | 1510*1530*1250 | 1910*1630*1250 | 2160*1760*1250 | 2160*1900*1250 |
| Масса ((kg) | 320 | 350 | 380 | 410 |
