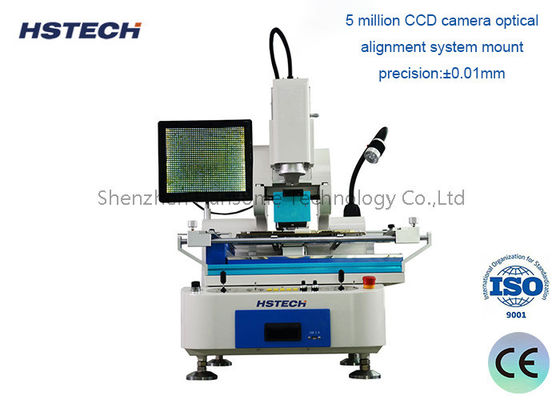

Высокоточный шаговой двигатель BGA-станция переработки с системой цветового выравнивания CCD и точностью монтажа ± 0,01 мм для ремонта мобильных телефонов BGA

Наименование марки:	HSTECH
Номер модели:	HS-800
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Паяльная станция BGA

Гарантия:

1 год

Контроль:

сенсорный экран

ООО:

Мицубиси

Марка реле:

Шнайдер

Оптоэлектронный переключатель:

ОМРОН

Материал:

Алюминиевый сплав

Состояние:

Новый

толщина:

00,6-4,0 мм

Сигнал:

СМЕМА

Приложение:

Электронное собрание

Цвет:

Серебро

Система управления:

ООО

ОЭМ/ОДМ:

доступный

Потребляемая мощность:

200 Вт

Источник питания:

220 В переменного тока

Давление воздуха:

4-6бар

Скорость:

200-300 шт/мин

Тип:

Автоматический

Масса:

220/240 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

Устройства для обработки печатных пластин с шаговым двигателем

Оборудование для обработки ПКБ CCD

Описание продукта

Высокоточный шаговый двигатель, оборудование для обработки печатных плат, система цветного выравнивания CCD

Усовершенствованная станция для ремонта BGA, предназначенная для ремонта мобильных телефонов и обработки прецизионных электронных компонентов с интегрированной технологией цветного выравнивания CCD.

Технические характеристики

Модель	HS-800
Мощность нагревателя	Верхний нагреватель 1200 Вт (макс.), нижний нагреватель 1200 Вт (макс.)
Предварительный нижний нагрев	ИК 5000 Вт
Контроль температуры	Термопара K-типа, управление по замкнутому контуру
Метод позиционирования	Внешнее или установочное отверстие
Габаритные размеры	970 мм × 700 мм × 830 мм
Размер печатной платы	650 мм × 610 мм
Диапазон размеров BGA	Макс. 80 мм × 80 мм, мин. 1 мм × 1 мм
Диапазон толщины печатной платы	0,3 - 5 мм
Точность монтажа	±0,01 мм
Вес станка	140 кг

Основные характеристики

Интегрированная конструкция головки горячего воздуха и монтажной головки с функциями автоматической пайки и распайки
Верхние нагреватели используют систему горячего воздуха для более быстрого нагрева, равномерного распределения температуры и быстрого охлаждения (50-80°C)
Три независимых нагревателя с синхронизированным верхним и нижним движением для полного ИК-покрытия
Высокоточная система слайдеров обеспечивает точное выравнивание при монтаже BGA и печатных плат
Премиальные немецкие нагревательные материалы для стола предварительного нижнего нагрева
Интегрированное движение по оси X стола предварительного нагрева, зажимного устройства и системы охлаждения для безопасной обработки печатных плат
Управление движением по осям X и Y с помощью двигателя для быстрого и удобного выравнивания
Двойное управление качалкой для камеры и нагревательных платформ для поддержания точности выравнивания
Встроенный вакуумный насос с вращением на 360° с тонкой регулировкой всасывающей насадки
Автоматическое обнаружение захвата BGA и высоты монтажа с контролем давления (до 10 грамм)
Цветная оптическая система обзора высокого разрешения с разделенным обзором, зумом, автофокусом и оптическим зумом 22x

Применение

Идеально подходит для мобильных телефонов, жестких дисков, клавиатур, электронных игрушек, компьютеров, DVD-плееров, пластмасс, электроприборов, оборудования связи, двигателей, планшетов, ноутбуков, цифровых камер, пультов дистанционного управления, раций и различных электронных компонентов.
