Цифровая система CCD высокопроизводительная печатная машина для сварки пасты для промышленной системы 4.0 MES

Наименование марки:	GKG
Номер модели:	G9+
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Лидирующая печатная машина затира припоя

Другие названия:

автоматическая печатная машина экрана

Размер ПКБ:

50x50 ~ 450x340 мм

Высота транспортировки:

900±40mm

Давление воздуха:

4-6 кг/см3

Толщина ПКБ:

0.4-6mm

Максимальная масса доски:

5 кг

Машины:

1000 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

Цифровая система CCD высокопроизводительная печатная машина для сварки пасты для промышленной системы 4.0 MES

Введение

Автоматическая печатная машина G9+ - это высокопроизводительная машина для высокопроизводительных приложений SMT, которая может удовлетворять требованиям процесса печати 03015,025 калибра, высокая точность и высокая скорость.

Спецификация

Модель	G9+
Максимальный размер ПКБ	450х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
Максимальная масса доски	5 кг
Высота транспортировки	900±40 мм
Разрыв на краю доски	2.5 мм
Высота доски	15 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Максимальная скорость 1500 мм/с, программа управления
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный штиф/подъемный блок/ручный стол с подъемом
Система зажима ПКБ	Патент на верхнюю застежку
	Боковая застежка
	Функция адсорбции
Отпечатка	0-20 мм
Режим печати	один раз/два раза
Скорость печати	10-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Давление печати	0.5-10 кг
Размер рамки шаблона	470370mm~737737mm ((толщина 20-40 мм)
Система очистки	Система очистки дождя
	Усиленное поглощение вакуума
	Сухой, влажный вакуум три режима
	Чистка туда и обратно
CCD FOV	10х8 мм
Виды доверительных знаков	Стандартная форма доверительного знака
	Подставка
	Дверь
Система камер	Посмотрите вверх/вниз структура оптики
	Цифровая камера CCD
	Совпадение геометрического рисунка

Производительность машин

Модель	G9+
Точность повторения позиции	± 12,5um@6,CPK≥2.0
Точность печати	±18um@6,CPK≥2.0
Время цикла печати	< 7,5 сек
На основе системы испытаний третьей стороны ((CTQ) проверяют фактическое положение печати пасты для сварки, повторяют точность

Спецификация всей машины

Электрическое питание	AC:220±10%,50/60HZ, 3,0 КВт
Давление воздуха	4 ~ 6 кг/см2
Потребление воздуха	около 5 л/мин
Рабочая температура	-20°C~+45°C
Рабочая влажность	30% ~ 60%
Размеры машины(без света башни)	1172 ((L) x 1385 ((W) x 1530 (H) мм
Машины	Приблизительно: около 1000 кг.

Особенности

1, цифровая система CCD, полностью новая система оптического пути, равномерный круговой свет и высокая яркость коаксиального источника света.позволяет легко распознать различные точки маркировки (включая неравномерные точки маркировки), такие как оцинкование, медное покрытие, серебряное покрытие, сварка горячим воздухом, FPC и различные типы различных цветов PCB.

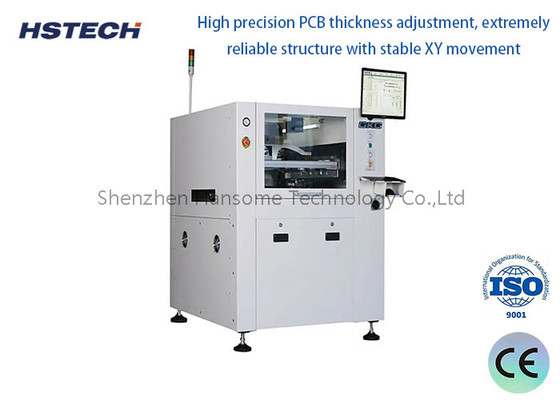

2Высокая точность регулирования толщины ПКБ, чрезвычайно надежная структура с стабильным движением XY. Ручная регулировка делает его легким для размещения различных толщины ПКБ.

3"Система позиционирования рулевой рельсы, new Модель направляющей рельсы отсоединительный, программируемый гибкий боковой зажим, специальный для FPC, PCB изгиба, выполнять уникальное устройство зажима пластинки.С помощью программного обеспечения программирования может автоматически растянуть и вытянуть назад не затронутых PCB pickness.

4, Новый инновационный дизайн структуры скрейгея, принять комплексную систему скрейгея, которая повышает стабильность и длительный срок службы.

5, высокоскоростная очистка штемпелем, спускающаяся вниз очистная структура успешно предотвращает забитое открытие (что всегда является основной причиной неэффективной очистки).Продолжительность распределяемого растворителя также может быть легко изменена с помощью программного управления.

6Новый многофункциональный интерфейс, простота, четкое понимание, удобство пользователя.
