| Место происхождения: | КНР |
| Фирменное наименование: | GKG |
| Сертификация: | CE,TUV,ROHS |
| Номер модели: | G9+ |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiation |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 7-15 дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 комплектов в месяц |
| Наименование продукта: | Лидирующая печатная машина затира припоя | Другие названия: | автоматическая печатная машина экрана |
|---|---|---|---|
| Размер ПКБ: | 50x50 ~ 450x340 мм | Высота транспортировки: | 900±40mm |
| Давление воздуха: | 4-6 кг/см3 | Толщина PCB: | 0.4-6mm |
| Максимальная масса доски: | 5 кг | Машины: | 1000 кг |
Автоматический принтер сварной пасты для промышленной системы MES 4.0
Введение

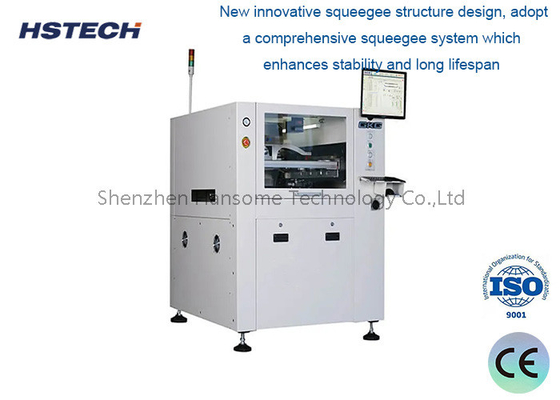

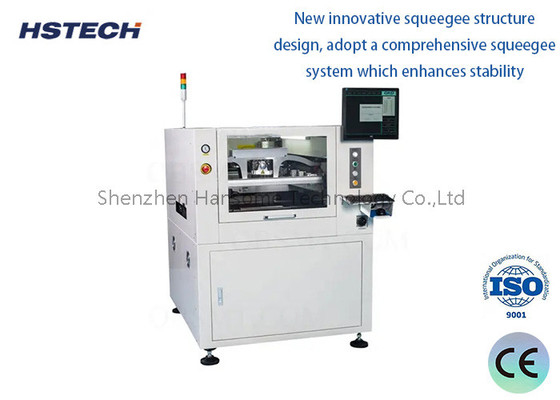

Автоматическая печатная машина G9+ - это высокопроизводительная машина для высокопроизводительных приложений SMT, которая может удовлетворять требованиям процесса печати 03015,025 калибра, высокая точность и высокая скорость.
Спецификация
| Модель | G9+ |
| Максимальный размер ПКБ | 450х340 мм |
| Минимальный размер ПКБ | 50х50 мм |
| Толщина ПКБ | 0.4-6 мм |
| Максимальная масса доски | 5 кг |
| Высота транспортировки | 900±40 мм |
| Разрыв на краю доски | 2.5 мм |
| Высота доски | 15 мм |
| Направление перевозки | Л-Р, Р-Л |
| Скорость перевозки | Максимальная скорость 1500 мм/с, программа управления |
| Способ перевозки | Один этап |
| Устройство ширины | автоматический |
| Интерфейс ввода/вывода | SMEMA |
| Позиционирование ПКБ (метод поддержки) | Магнитный штифт/подъемный блок/ручный стол для подъема |
| Система зажима ПКБ |
Патент на верхнюю застежку
|
| Боковая застежка | |
| Функция адсорбции | |
| Отпечатка |
0-20 мм
|
|
Режим печати
|
один раз/два раза
|
|
Скорость печати
|
10-200 мм/сек
|
|
Режим печати
|
Один раз / дважды
|
|
Тип скважины
|
Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
|
| Давление печати | 0.5-10 кг |
| Размер рамки шаблона | 470*370mm~737*737mm ((толщина 20-40 мм) |
|
Система очистки
|
Система очистки дождя
|
| Усиленное поглощение вакуума | |
| Сухой, влажный вакуум три режима | |
| Чистка туда и обратно | |
|
CCD FOV
|
10х8 мм
|
| Виды доверительных знаков | Стандартная форма доверительного знака |
| Подставка | |
| Дверь | |
| Система камер | Посмотрите вверх/вниз структура оптики |
| Цифровая камера CCD | |
| Совпадение геометрического рисунка |
Производительность машин
| Модель | G9+ |
| Точность повторения позиции | ± 12,5um@6,CPK≥2.0 |
| Точность печати | ±18um@6,CPK≥2.0 |
| Время цикла печати | < 7,5 сек |
| На основе системы испытаний третьей стороны ((CTQ) проверяют фактическое положение печати пасты для сварки, повторяют точность | |
Спецификация всей машины
|
Электрическое питание
|
AC:220±10%,50/60HZ, 3,0 КВт
|
|
Давление воздуха
|
4 ~ 6 кг/см2
|
|
Потребление воздуха
|
около 5 л/мин
|
|
Рабочая температура
|
-20°C~+45°C |
|
Рабочая влажность
|
30% ~ 60%
|
|
Размеры машины(без света башни) |
1172 ((L) x 1385 ((W) x 1530 (H) мм
|
|
Машины
|
Приблизительно: около 1000 кг. |
Особенности
1, цифровой системы CCD, полностью новой системы оптического пути, равномерного кругового света и высокой яркости коаксиального источника света.позволяет легко распознать различные точки маркировки (включая неравномерные точки маркировки), такие как оцинкование, медное покрытие, серебряное покрытие, сварка горячим воздухом, FPC и различные виды различных цветов PCB.
