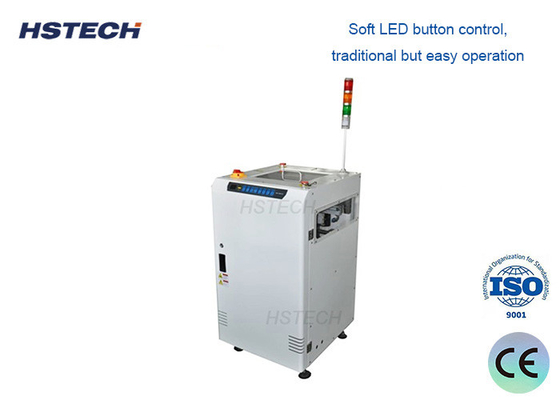

Гибкая машина для переворачивания на 180 градусов ESD с ремнем 7 мм для инвертора печатных плат с 3-цветным дисплеем

МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Название продукции:

Машина инвертора PCB

Источник питания:

AC100-230V, однофазный, максимум 300A

Оптоэлектронный переключатель:

ОМРОН

Регулировка высоты:

Чашка для ног

Отображать:

дисплей цвета 3

Гарантия:

1 год

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Выделить:

Гибкая машина инвертора печатной платы с поворотом на 180 градусов

Оборудование для обработки печатных плат с ремнем ESD 7 мм

Машина для оборота печатных плат с 3-цветным дисплеем

Описание продукта

Гибкий поворот на 180 градусов ESD 7 мм ленточный станок для инверсии печатных плат с 3-цветным дисплеем

Эта автоматизированная машина для инверсии печатных плат выполняет поворот на 180 градусов для обеспечения обработки двусторонних печатных плат с точностью и безопасностью. Оснащенная 3-цветным дисплеем и системой ленты, защищенной от электростатического разряда, она обеспечивает эффективную интеграцию в производственную линию.

Обзор машины

Машина для инверсии печатных плат - это автоматизированное устройство для обработки материалов, предназначенное для безопасного, плавного и точного переворачивания печатных плат на 180 градусов от лицевой стороны вверх к обратной стороне вверх (или наоборот) для полной двусторонней обработки.

Основные области применения

Обработка двусторонних печатных плат: обеспечивает полные операции SMT и сборочной линии для обеих сторон печатных плат
Интеграция процессов: соединяет оборудование, требующее различной ориентации печатных плат в производственных линиях
Контроль качества: облегчает инспекцию, тестирование и доработку нижних поверхностей печатных плат
Автоматизированная работа: исключает риски ручной обработки, включая электростатическое повреждение, физические воздействия и загрязнение

Основные характеристики

Поворот печатной платы на 180 градусов для двустороннего производства
Возможность выбора шага в 4 положениях
Сенсорное управление с ПЛК MITSUBISHI
3-цветная система отображения состояния
Высокоточные модули линейных направляющих
Гибкий поворот с интеграцией шарико-винтовой передачи для плавного соединения оборудования
Полностью нержавеющая сталь для долговечности и длительного срока службы
Совместимость с коммуникацией SMEMA

Технические характеристики

Спецификация	Детали
Функция машины	Инвертирование печатной платы на 180 градусов
Электропитание	AC100-230V, однофазное, 50/60 Гц
Транспортная лента	ESD лента 7 мм
Диапазон размеров печатной платы	(50×50) - (500×460) мм
Подача воздуха	4-6 бар, максимум 10 л/мин
Высота транспортировки	900±20 мм
Направление транспортировки	Слева направо или справа налево (опционально)
Толщина печатной платы	Минимум 0,4 мм
Шаги вверх/вниз	1-4 (шаг 10 мм)
Время цикла	Приблизительно 20 секунд
Связь	SMEMA
Размеры машины	600×900×1200 мм
Вес	140 кг

Основные преимущества

Расширенная автоматизация: Обеспечивает полностью автоматизированные, непрерывные круглосуточные производственные операции
Гарантия качества: Исключает царапины, падения, изгибы и электростатическое повреждение при ручной обработке
Повышенная эффективность: Значительно более высокая скорость поворота по сравнению с ручной работой
Оптимизация пространства: Компактный дизайн для эффективной компоновки производственной линии
Гибкость производства: Программируемая работа для легкой адаптации к различным требованиям к продукции
