XP/win7 Автоматический печатный принтер для крупномасштабных приложений SMT

Наименование марки:	GKG
Номер модели:	gle
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	50 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Автоматический принтер затира припоя

Другие названия:

автоматическая печатная машина экрана

Размер ПКБ:

50x50~510x510mm

Высота транспортировки:

900±40mm

Давление воздуха:

4-6 кг/см3

Интерфейс ввода/вывода:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

50 комплектов в месяц

Описание продукта

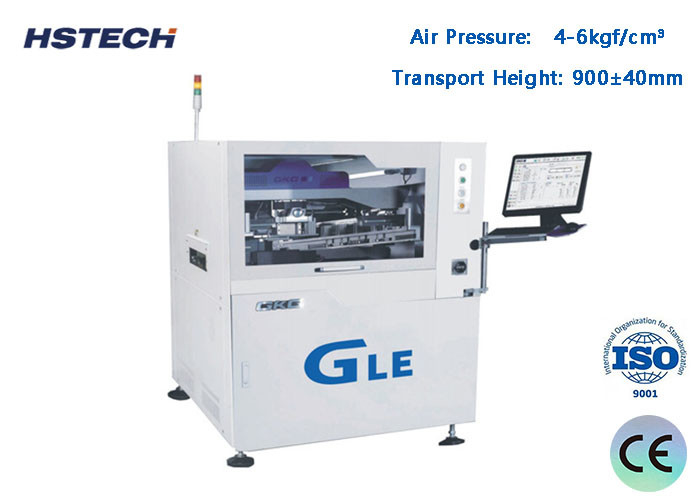

XP/win7 Автоматический печатный принтер для крупномасштабных приложений SMT

Введение

GLE Автоматическая печатная машина для сварки пасты - это высококачественная машина для крупномасштабных приложений SMT. Ширина Gts составляет всего 2830 мм. Она может идеально удовлетворить требованиям процесса печати 01005,0.3 и другие тонкие расстояния, это высокая точность и высокая скорость.

Спецификация

Модель	GLE
Максимальный размер ПКБ	510х510 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
Максимальная масса доски	5 кг
Высота транспортировки	900±40 мм
Разрыв на краю доски	2.5 мм
Высота доски	23 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Максимальная скорость 1500 мм/с, программа управления
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный шпиль/подъемный блок/стол вверх-вниз
Система зажима ПКБ	Патент на верхнюю застежку
	Боковая застежка
	Функция адсорбции
Отпечатка	0-20 мм
Режим печати	один раз/два раза
Скорость печати	10-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Давление печати	0.5-10 кг
Размер рамки шаблона	470370мм~737737мм
Система очистки	Система очистки дождя
	Усиленное поглощение вакуума
	Сухой, влажный вакуум три режима
CCD FOV	10х8 мм
Виды доверительных знаков	Стандартная форма доверительного знака
	Подставка
	Дверь
Система камер	Посмотрите вверх/вниз структура оптики
	Цифровая камера CCD
	Совпадение геометрического рисунка

Производительность машин

Модель	GLE
Точность повторения позиции	± 12,5um@6,CPK≥2.0
Точность печати	±20um@6,CPK≥2.0
Время цикла печати	< 7,5 сек
На основе системы испытаний третьей стороны ((CTQ) проверяют фактическое положение печати пасты для сварки, повторяют точность

Спецификация всей машины

Электрическое питание	AC:220±10%,50/60HZ, 3,0 КВт
Давление воздуха	4 ~ 6 кг/см2
Потребление воздуха	около 5 л/мин
Рабочая температура	-20°C~+45°C
Рабочая влажность	30% ~ 60%
Размеры машины(без света башни)	1240 ((L) x 1410 ((W) x 1500 (H) мм
Машины	Приблизительно: около 1100 кг.

Особенности

1Устойчивая и легко регулируемая, она может быстро регулировать высоту подъема пина ПКБ различной толщины.

2Система очистки: Система очистки GKG оснащена тремя способами очистки: сухой, влажной и вакуумной.

Он также может очищаться вручную, если клиенту не нужно использовать автоматическую очистку, чтобы сократить время очистки и повысить эффективность производства.Новая система стирки обеспечивает полный контакт с шаблоном, повышенное вакуумное всасывание может эффективно устранить оставшуюся пасту

в сетку, которая может достичь эффективной функции автоматической очистки. Часть CCD и система наклона c отделены, когда CCD работает, часть CCD

самостоятельно перемещаться, чтобы уменьшить нагрузку сервомотора и улучшить скорость и точность машины.

3Используя однородное кольцевое освещение и высокояркость коаксиального света, с функцией регулировки яркости обещания,тогда все типы точек маркировки могут быть хорошо распознаны (включая грубые точки маркировки), применяется для оцинковки, медной, золотой оцинковки, оцинкования, FPC и других типов ПКБ с различными цветами.

4Высокая адаптируемость стальной сетки системы зажима рамы. способный печатать все виды размеров рамы экрана, и быстро изменить модульные

производственной линии.

5, Используя интерфейс работы Windows XP/win7, с хорошей функцией диалога между человеком и машиной,и легко для оператора быстро знаком с операцией особенно при выполнении навигации эффект программирования файла. легко переключаться на китайский / английский интерфейс, с журналом операций, записью ошибок / самодиагностикой ошибок / оперативным анализом ошибок / световой сигнализацией и другими функциями.

6, Новый образцов руководство рельса запрет съемный, программируемый гибкий боковой зажим, специфический для FPC, PCB изгиба, выполнять уникальное устройство зажима пластинки.С помощью программного обеспечения программирования может автоматически растянуть и вытянуть назад не затронутых PCB pickness.
