Точечный экран 90 градусов PCB поворотный конвейер для электронной сборки

Наименование марки:	HSTECH
Номер модели:	HS-ZJ350
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union,
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

90 градусов PCB поворотный конвейер

гарантия:

1 год

Контроль:

Сенсорный экран

Материал:

алюминиевый сплав

состояние:

Новый

Приложение:

Электронное собрание

Источник питания:

AC220V

Источник питания:

AC220V

Вес:

220/240 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

90 градусов PCB поворотный конвейер

Переключатель конвейера с сенсорным экраном

Печатный конвейер для электронной сборки

Описание продукта

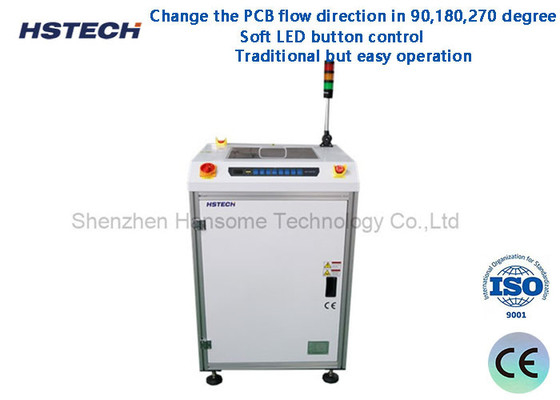

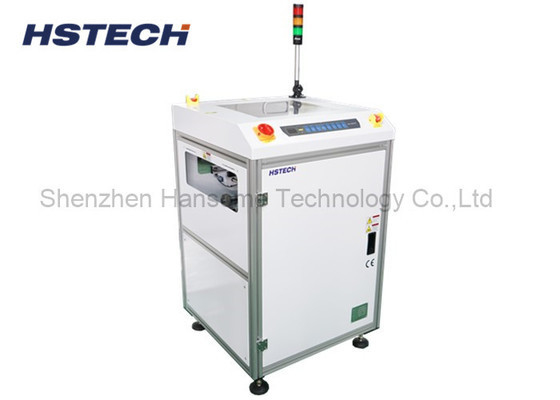

Конвейер поворота печатных плат на 90 градусов с сенсорным экраном для электронной сборки

Введение:

Конвейер поворота печатных плат на 90 градусов - это автоматизированное конвейерное устройство, специально используемое для производственной линии печатных плат (PCB). Он используется для изменения направления перемещения печатных плат, обычно обеспечивая поворот под прямым углом на 90 градусов.

Применение:

Данное устройство используется для изменения направления потока печатных плат на производственной линии (90 градусов, 180 градусов или 270 градусов)

Особенности:

1. Закрытая конструкция со встроенным ограничителем крутящего момента обеспечивает высокий уровень безопасности.

2. Верхняя защитная крышка может быть открыта для доступа к оборудованию во время технического обслуживания.

3. Удобная кнопка управления.

4. Плавное и точное вращение.

5. Минимизация зазора между конвейерами.

6. Поток печатных плат может быть настроен.

7. Плавная и параллельная регулировка ширины (ходовой винт).

8. Совместимость с SMEMA.

Технические детали:

Функция	Данное устройство используется для изменения направления потока печатных плат на производственной линии (90 градусов, 180 градусов или 270 градусов)
Высота транспортировки	910±20 мм
Направление транспортировки	Слева направо или справа налево
Время цикла	Приблизительно 5 секунд
Фиксированная сторона направляющей	Передняя сторона
Электропитание	AC100-230V, 50/60 Гц, однофазное
Давление воздуха	4-6 бар
Потребление воздуха	Макс. 10 л/мин
Толщина печатной платы	Мин. 0,4 мм
Сигнал	SMEMA

Спецификация:

Модель	HS-ZJ350	HS-ZJ500
Эффективная длина печатной платы	5050~500350 мм	5050~500500 мм
Размер машины	7007501200 мм	8408901200 мм
Вес	150 кг	180 кг

Чертеж машины:

Точечный экран 90 градусов PCB поворотный конвейер для электронной сборки 0

Точечный экран 90 градусов PCB поворотный конвейер для электронной сборки 1

Точечный экран 90 градусов PCB поворотный конвейер для электронной сборки 2

Точечный экран 90 градусов PCB поворотный конвейер для электронной сборки 3
