| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-CU390 |
| Количество мин заказа: | 1SET |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 200 комплектов в месяц |
| Наименование продукта: | выгружатель журнала PCB 90 градусов | Электрическое питание: | AC110V/220V,50/60Hz |
|---|---|---|---|
| Давление воздуха: | 4-6 бар | Размер ПКБ: | 50*50~530*460mm |
| Выбор тангажа: | 10-40 мм | скорость транспортера: | 0.5-20M/min или подгонянный |
| Пояс перехода: | Черный транспортируя пояс | Гарантия: | 1 год |

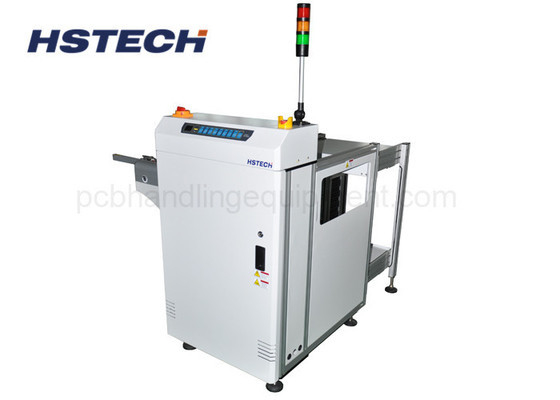

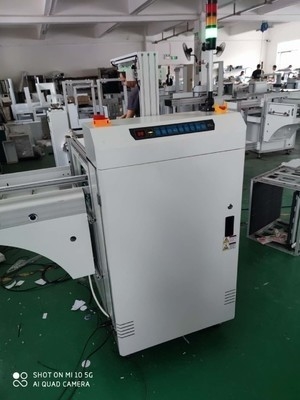

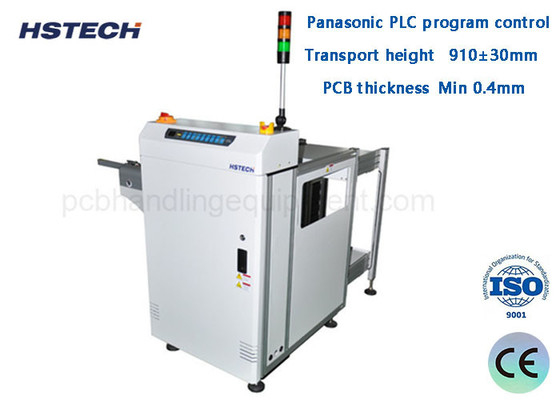

Режим управления кнопкой LED с световым дисплеем Lolor 40mm Pitch 20M/Min 90 градусов PCB Magazine Unloader
Применение
Этот агрегат представляет собой 90-градусный разгрузчик печатных пластин для производственной линии SMT, используемый для автоматического сбора печатных пластин в 90-градусном прямоугольном направлении, чтобы сэкономить длину линии SMT,Машина имеет специально разработанный толкач, который может толкать ПХБ с транспортной рельсы в стойки журналов..
Особенности
1, 90 градусов прямоугольной разгрузки ПКБ, сэкономить SMT производственной длины.
2, используя mc, что не повлияет на производство на протяжении всей мощности.
3, режим управления светодиодными кнопками с 3-слорным световым дисплеем.
4Толщина 1,3 мм, диаметр 3 мм, плоский ESD ремень.
5Структура машины из нержавеющей стали и алюминиевого профиля, стабильная и простая для обслуживания.
6Управление ПЛК.
7, гладкая и параллельная регулировка ширины с помощью ручной коленки.
8, 3 магазина вместимость: верхний 1 + нижний 2.
9, верхние и нижние пневматические зажимы для закрепления стойки для журналов.
10Никакой гарантии на разрыв ПКБ во время погрузки и разгрузки.
11Совместима с SMEMA.
Спецификация
| Наименование продукта | 90 градусов разгрузчик печатного журнала |
| Высота транспортировки | 910±30 мм |
| Направление перевозки | L~R, или R~L |
| Операция | Фронтовая операция |
| Фиксированная сторона рельса | Передняя сторона |
| Электрическое питание | 220В,50/60Гц,±10% |
| Давление воздуха | 4-6 бар |
| Толщина ПКБ | Минус 0,4 мм |
| Количество журнала | Верхняя сторона: 1 шт., Нижняя сторона: 1 шт. |
| Скорость конвейера | 0.5-20М/мин или на заказ |
| Сигнал | SMEMA |
| Модель | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
| Размер машины | 1100*1200*1200 мм | 1310*1360*1200 мм | 1430*1480*1200 мм | 1430*1620*1200 мм |
| Размер журнала | 355*320*563 мм | 460*400*563 мм | 535*460*570 мм | 535*530*570 мм |
| Вес | 140 кг | 200 кг | 260 кг | 300 кг |
