Высокоточный принтер сварной пасты SMT с системой очистки дождя

Наименование марки:	GKG
Номер модели:	GT++
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Автоматическая печатная машина

Другие названия:

Автоматическая печатная машина затира припоя

Размер ПКБ:

50x50~510x510mm

Высота транспортировки:

900±40mm

Давление воздуха:

4-6 кг/см3

Толщина ПКБ:

0.4-6mm

Максимальная масса доски:

5 кг

Машины:

1000 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

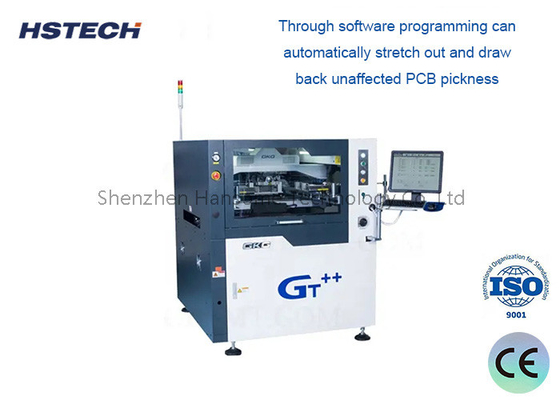

GKG SMT сварная паста печатная машина с функцией очистки капель

Введение

Автоматическая печатная машина G9 + для паяльной пасты является высококлассной машиной для высококлассного применения SMT, ширина GT ++ BTB составляет всего 2830 мм,может полностью удовлетворять требованиям процесса печати 030152025 шаг, высокая точность и высокая скорость.

Спецификация

Модель	GT++
Максимальный размер ПКБ	510х510 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
Максимальная масса доски	5 кг
Высота транспортировки	900±40 мм
Разрыв на краю доски	2.5 мм
Высота доски	23 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Максимальная скорость 1500 мм/с, программа управления
Способ перевозки	Один этап
Позиционирование ПКБ (метод поддержки)	Магнитный штифт/подъемный блок/автоматический верхний стол
Система зажима ПКБ	Патент на верхнюю застежку
	Боковая застежка
	Функция адсорбции
Отпечатка	0-20 мм
Режим печати	один раз/два раза
Скорость печати	10-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Давление печати	0.5-10 кг
Размер рамки шаблона	470370mm~737737mm ((толщина 20-40 мм)
Система очистки	Система очистки дождя
	Сухой, влажный вакуум три режима
	Чистка туда и обратно
CCD FOV	10х8 мм
Виды доверительных знаков	Стандартная форма доверительного знака
	Подставка
	Дверь
Система камер	Посмотрите вверх/вниз структура оптики
	Цифровая камера CCD
	Совпадение геометрического рисунка

Производительность машин

Модель	GT++
Точность повторения позиции	± 12,5um@6,CPK≥2.0
Точность печати	±18um@6,CPK≥2.0
Время цикла печати	< 7,5 сек
На основе системы испытаний третьей стороны ((CTQ) проверяют фактическое положение печати пасты для сварки, повторяют точность

Спецификация всей машины

Электрическое питание	AC:220±10%,50/60HZ, 3,0 КВт
Давление воздуха	4 ~ 6 кг/см2
Потребление воздуха	около 5 л/мин
Рабочая температура	-20°C~+45°C
Рабочая влажность	30% ~ 60%
Размеры машины(без света башни)	1240 ((L) x 1410 ((W) x 1500 (H) мм
Машины	Приблизительно: около 1100 кг.

Особенности

1, цифровая система CCD, полностью новая система оптического пути, равномерный круговой свет и высокая яркость коаксиального источника света.позволяет легко распознать различные точки маркировки (включая неравномерные точки маркировки), такие как оцинкование, медное покрытие, серебряное покрытие, сварка горячим воздухом, FPC и различные типы различных цветов PCB.

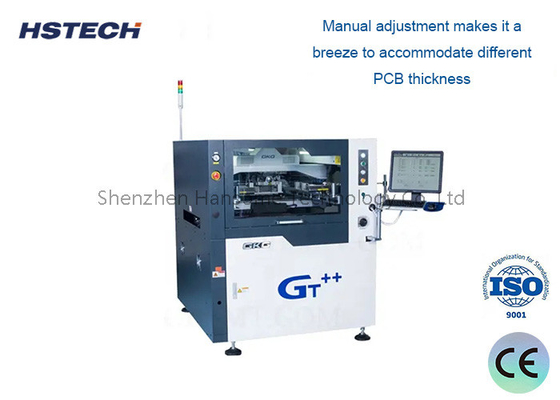

2Высокая точность регулирования толщины ПКБ, чрезвычайно надежная структура с стабильным движением XY. Ручная регулировка делает его легким для размещения различных толщины ПКБ.
