Робот для сварки 4 оси с автоматической очисткой и многонаправленной головкой для сварки

Робот для сварки 4 оси с автоматической очисткой и многонаправленной головкой для сварки

Наименование марки:	HSTECH
Номер модели:	HS-S331R
МОК:	1 комплект
цена:	2900~4000USD/set
Условия оплаты:	D/P, T/T, Western Union, MoneyGram
Способность к поставкам:	200 штук в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Машина столешницы паяя

Другие названия:

Автоматический робот по сварке

Рабочая платформа:

Единая платформа

Советы по сварке:

Одиночная подсказка

Ротация:

360 градусов

Напряжение:

AC220V/110V

Использование:

ПКБ Сварка, сварка, сварка платок

Гарантия:

1 год

Упаковывая детали:

Деревянная коробка

Поставка способности:

200 штук в месяц

Описание продукта

Ручное программирование 4-осевого паяльного робота на базе Windows

Введение

Эта автоматическая паяльная машина, которую мы называем 4-осевой автоматической паяльной машиной, имеет оси X, Y, Z и вращение на 360 градусов. Машина использует пневматический и электрический приводы, через пульт обучения для ручного программирования каждой точки, затем запускает автоматическую пайку. Эта машина в основном используется для добавления припоя на печатные платы (PCBA) или пайки кабелей, что позволяет сэкономить больше труда и повысить эффективность производства.

Особенности

1. Работа по 4 осям, перемещение по осям X/Y/Z и вращение R, достижение цели пайки под разными углами.
2. Паяльник без азота, очень безопасный и экологически чистый.

3. Паяльную головку можно регулировать в нескольких направлениях, что может защитить печатную плату и компоненты от повреждений.
4. Используйте жало паяльника в качестве базовой точки для выравнивания ключевой позиции продукта, нажмите клавишу Enter, программа автоматически сгенерирует эту точку в системе, затем настройте данные об этой точке и так далее.5. Использование высокоточного шагового двигателя и системы привода с зубчатым ремнем, а также передовых алгоритмов управления движением для эффективного повышения точности позиционирования и повторяемости.
6. Машина с функцией автоматической очистки, которая может сделать процесс пайки более стабильным и продлить срок службы паяльника.7. С помощью ручного пульта обучения программирование простое и легкое в освоении.

Спецификация

Модель

HS-S331R

Напряжение	AC110V/220V, 50/60Hz
Рабочий диапазон X/Y/Z	300300100 мм
Ось R	360 градусов
Скорость перемещения X/Y/Z	макс. 300 мм/с
Система привода	Шаговый двигатель, зубчатый ремень
Линейная направляющая	Высокоточная направляющая тайваньского бренда
Точность повторения	±0,02 мм
Программирование	Пульт обучения
Система управления	Плата управления
Хранение программ	Может хранить тысячу наборов данных обработки, а один файл обработки может занимать до 3 МБ памяти (пять тысяч точек обработки)
Место для хранения файлов	Ручной пульт 256 МБ, автономная карта 32 МБ, один файл обработки до 3 МБ памяти (100 000 точек обработки) Очистка жала Воздушная очистка/пневматическая
Внешний интерфейс	USB+RS232 Метод пайки
Точечная/волочильная пайка	Вес
48 кг	Размер машины
520585800 мм	Оборудование для производственной линии SMT
1. Загрузчик печатных плат: печатная плата помещается в стойку и автоматически подается в машину для захвата.	2. Машина для захвата плат: автоматически захватывает печатную плату на трассу и передает ее в печатную машину.
3. Печатная машина: полностью наносит паяльную пасту или красный клей на лазерную сталь на печатную плату.	4. Высокоскоростная машина поверхностного монтажа: используя программу, отредактированную оборудованием, для установки компонентов в указанные позиции, она может вмещать компоненты рулонной формы с SOP ниже 28 контактов, и ее характеристикой является высокая скорость установки.

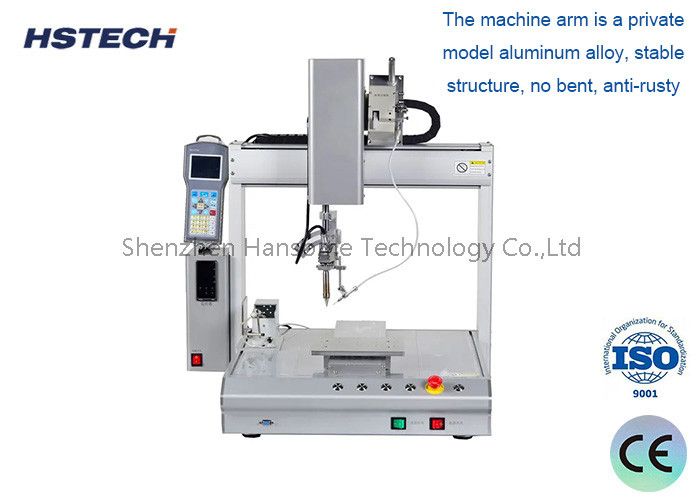

Робот для сварки 4 оси с автоматической очисткой и многонаправленной головкой для сварки 0

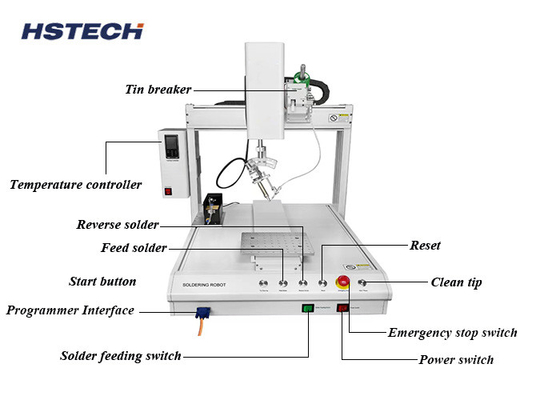

Робот для сварки 4 оси с автоматической очисткой и многонаправленной головкой для сварки 1

5. Конвейер: устройство для передачи печатных плат.
