Место происхождения: | Китай |
Фирменное наименование: | HSTECH |
Сертификация: | CE |
Номер модели: | HS-ST400 |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Деревянная упаковка, с пеной |
Время доставки: | 7~9 рабочих дней |
Условия оплаты: | T/T, Western Union, MoneyGram |
Поставка способности: | 100 комплектов в месяц |
Наименование продукта: | Штабелеукладчик PCB | Другие названия: | Выгружатель пустышки |
---|---|---|---|
Силовое питание: | AC110V/220V, одиночная фаза | Программа: | ПЛК |
Бренд PLC: | Panasonic | Давление воздуха: | 00,6 МПа |
Толщина PCB: | 0.6~4.0mm | Гарантия: | 1 год |

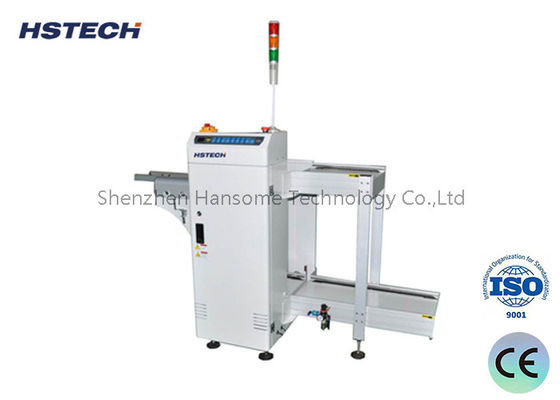

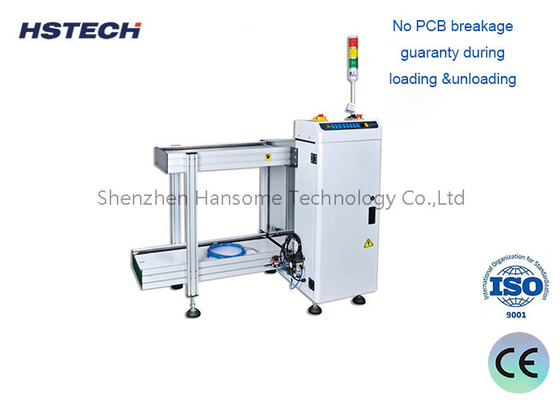

Регулирование ширины Panasonic PLC CE Список PCB Stacker Machine Bare Board Unloader
Применение
Эта машина используется для разгрузки/сбора обнаженных ПКБ из производственной линии SMT после лазерной маркировки.
Особенности
1Управление программой PLC от Panasonic.
2- Традиционный и простой светодиодный кнопка управления.
3Смея, подключи сигнал.
4Ручное регулирование толщины ПКБ.
5, ручная коррекция ширины ПКБ.
6, светодиодный дисплей состояния освещения.
7, алюминиевая конструкция, тяжелая конструкция дна, чтобы предотвратить смещение.
8, режим передачи предоставлен.
9Мне понадобилось всего 10 секунд, чтобы сменить линейку продуктов.
10Непрерывная загрузка.
11, транспортный ремень ESD.
12, самопрограммируемый дисплей ошибок машины,разные ошибки имеют разный код,каждый код имеет соответствующие инструкции по техническому обслуживанию, которые вставляются на заднюю сторону двери машины
Спецификация
Функция |
Используется для сбора обнаженных ПКБ на линии SMT от машины вверх по течению |
Высота транспортировки | 910±30 мм |
Направление перевозки | L~R, или R~L |
Операция | Фронтовая операция |
Фиксированная сторона рельса | Передняя сторона |
Толщина ПКБ | 0.6~4.0 мм |
Высота компонентов ПКБ | ±35 мм |
Время подачи ПКБ | Приблизительно 10 секунд или уточнить |
Масса доски | ≤ 3 кг |
Электрическое питание | 220В,50/60Гц,±10% |
Сила | 00,05 кВт |
Давление воздуха | 00,6 МПа |
Потребление воздуха | < 20 л/мин |
Сигнал | SMEMA |
Модель | HS-ST400 | HS-ST530 |
Эффективная длина ПКБ | 50 ~ 400 мм | 50 ~ 530 мм |
Ширина транспортного ПКБ | 50 ~ 400 мм | 50 ~ 500 мм |
Толщина ПКБ | Минус 0,6 мм | Минус 1,0 мм |
Размер машины | 650*670*1200 мм | 800*880*1200 мм |
Вес | 170 кг | 190 кг |
