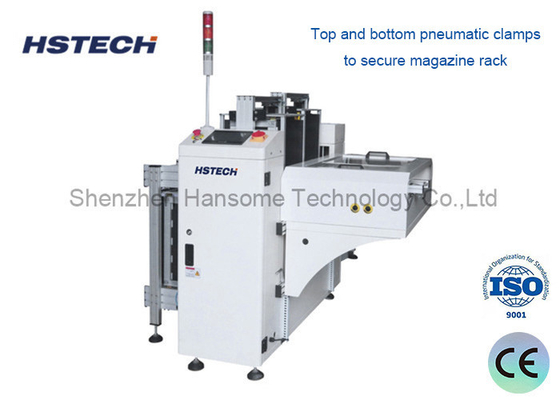

СМТ производственная линия хорошая / плохая плата разделяющий журнал NG OK PCB разгрузчик

Наименование марки:	HSTECH
Номер модели:	HS-NK250
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

NG OK Разгрузчик

PCB транспортируя высоту:

910±30mm

Размер PCB:

50*50~330*250mm

Электрическое питание:

220 В переменного тока, 50/60 Гц

Qty журнала:

Журналы каждого рельса 2

Гарантия:

1 год

Использование:

Производственная линия SMT, сборочный конвейер SMT

Состояние:

новые

Упаковывая детали:

Деревянная упаковка, с пеной

Поставка способности:

100 комплектов в месяц

Описание продукта

SMT Производственная линия Хорошая / плохая доска разделяющий журнал NG OK PCB разгрузчик

Введение

Этот блок используется после того, как AOI, получив сигнал AOI вверх по течению, автоматически собирает доски NG/OK отдельно в соответствующий журнал.

Технические детали

Функция	Соберите панели NG/OK отдельно, получив сигнал.
Высота транспортировки	910±30 мм
Направление перевозки	L~R, или R~L
Время сбора советов	Каждые 6 секунд
Изменение журнала с течением времени	Примерно 30 секунд.
Фиксированная сторона рельса	Передняя сторона
Операционная сторона	Передняя сторона
Конвейерная лента	ESD
Толщина ПКБ	Минус 0,6 мм
Выбор высоты	1-4 ((10 мм отступления)
Электрическое питание	220В,50/60Гц,±10%
Сила	00,05 кВт
Давление воздуха	4-6 Бар
Потребление воздуха	Максимальное количество 15 л/мин
Количество журналов	Верх:1 журнал, Нижняя сторона:2 журналы
Сигнал	SMEMA
Варианты	1, режим управления с сенсорным экраном. 2Автоматическая регулировка ширины. 3, количество журналов в зависимости от требований заказчика.

Особенности

1,Управление программированием ПЛК.

2, Используя дружественный soft touch LED панель управления мембраной

3, Выбираемая настройка высоты.

4Для выровнения магазина предусмотрены зажимы на уровне переключателя.

5Давление пневматического толкателя регулируется.

6Высокая пропускная способность с коротким временем замены магазина.

7, собирать доски NG/OK у AOI, автоматически хранить доски NG/OK.

8Стандартный коммуникационный интерфейс SMEMA.

Модель

Модель	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Эффективная длина ПКБ	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Толщина ПКБ	Минус 0,6 мм	Минус 0,6 мм	Минус 0,6 мм	Минус 0,6 мм
Размер журнала	355320563 мм	460400563	535460570 мм	535530570 мм
Размер машины	195016001200 мм	230017601200 мм	250018801200 мм	250021601200 мм
Вес	220 кг	280 кг	340 кг	380 кг

СМТ производственная линия хорошая / плохая плата разделяющий журнал NG OK PCB разгрузчик 0

Оборудование производственной линии SMT

1. универсальная машина SMT: с помощью программы, редактируемой устройством, для установки компонентов на назначенные позиции деталей,может устанавливать SOP 28 или более штифтов (включая компоненты, которые могут устанавливаться высокоскоростными машинами)Его характеристики высокая точность и разнообразие, но его скорость установки уступает скоростным машинам.
2. Возвращение сварки: Используйте SMT сварную пасту или красный клей для установки соответствующей температурной кривой для завершения действия сварки между сварной пастой и частью.
3Разгрузчик: доска загружается в магазин через рельс передачи.
