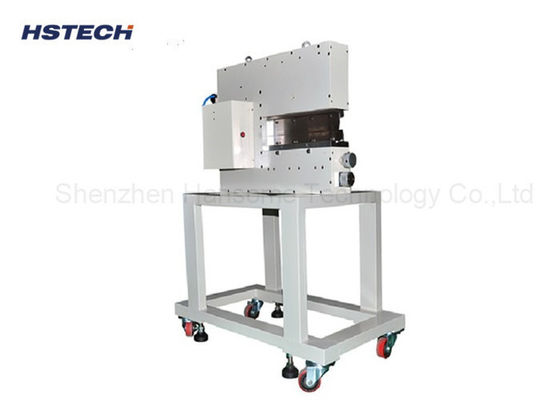

Пневматический гилотинный сепаратор PCB, высота 40 мм MAX, напряжение резки < 500

Наименование марки:	HSTECH
Номер модели:	HS-310L
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, D/P
Способность к поставкам:	200 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Пневматическое depanelizer PCB

Другие названия:

разделитель PCB V-отрезка

Напряжение:

AC100-240V

Длина печатной платы:

0~ 360mm

Толщина ПКБ:

0.1~2.0mm

Высота верхней части:

40 мм (максимум)

Высота нижней части:

20 мм (максимум)

Использование:

ПКБ, алюминиевая плата, ПКБ с V-резкой, плата LED

Упаковывая детали:

деревянная упаковка

Поставка способности:

200 комплектов в месяц

Описание продукта

40 мм Высота MAX Пневматический драйвер Гилотиновая лезвие ПКБ панели Машина для очистки панелей

Введение

1Пневматическое и электрическое управление, конструкция образца, есть сенсорное устройство в машине, режущая доска один раз с минимальными напряжениями.HS-310 применяется для отдельных точных SMD PCBA или тонких пластин.

2Машины-сепараторы прямого типа были разработаны для тщательного отделения предварительно заготовленных панелей без изгиба или напряжения.Даже чувствительные компоненты SMD, такие как керамические конденсаторы, не будут повреждены отдельным процессомУлучшить качество продукции.

3Благодаря специальной конструкции лезвия, доски с высокими компонентами, расположенными близко к краям, могут быть безопасно разделены.клинчатые ножи используются для резки панелей в канавеЭто позволяет безопасно отделить доски толщиной менее 1 мм и без резки.

Особенности

1Напряжение режущей силы ниже 500, без вибрации и шума во время резки, чтобы предотвратить повреждение деталей.

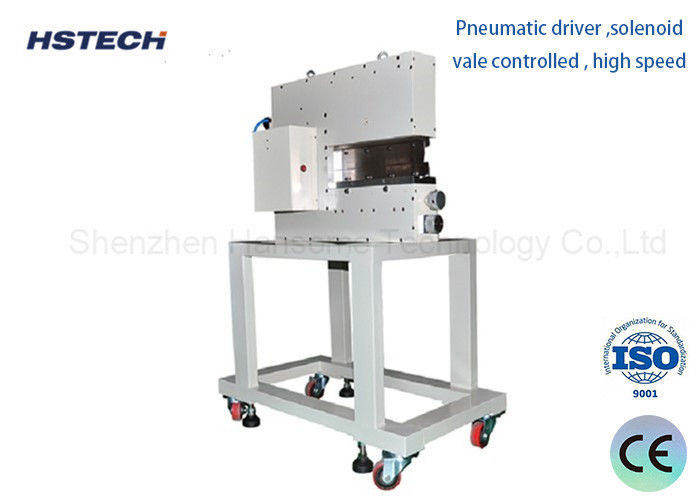

2- Пневматический драйвер, соленоид управляется, высокая скорость.

3Высота верхнего и нижнего лезвия регулируется, разрыв для вставки платы PCB можно легко регулировать путем регулирования ручки в верхней части машины.

4.Нижняя высота лезвия регулируется передней и реальной части может быть регулирована отдельно, не нужно shim, которые делают изменение и регулировать лезвие проще.

5.ПКБ или тонкая пластина без V-грыв может настроить поднос и предотвратить остаться устройство позиционирования.

6Операция и обслуживание могут выполняться и неквалифицированным персоналом.

Спецификация

Наименование продукта	Депанилизатор ПХБ
Модель	HS-310L
Высота части	Максимум 40 мм
Высота части	Максимально 20 мм
Доставка воздуха	5 кгф/см
Выпуск	12.5 т (грубо)
Эффективная длина резки	1-360 мм
Линейный размер лезвия	36043,56 мм
Толщина ПКБ	0.1mm~2.0mm ((С рощи в) 0.1мм ~1.0мм ((без V-роста))
Материал лезвия	Импорт высококачественного высокоскоростного стального инструмента
Скорость разделения	1-300 мм/с
Толщина в V-резке	00,3-3,5 мм
Потребление воздуха	200-400 ((L/min)
Размер машины	700325400 мм
Вес	130 кг
Подходящая доска	Все V-резные доски

Доска заявлений

Пневматический гилотинный сепаратор PCB, высота 40 мм MAX, напряжение резки < 500 0

Пневматический гилотинный сепаратор PCB, высота 40 мм MAX, напряжение резки < 500 1

Пневматический гилотинный сепаратор PCB, высота 40 мм MAX, напряжение резки < 500 2

Оборудование производственной линии SMT

1, ПХБ-загрузчик: ПХБ помещается в стойку для автоматического подачи доски в машину для всасывания доски.
2, всасывающая машина: автоматически всасывают ПКБ, помещенные на рельсы, передают на печатную машину.
3"Машина для печати: лазерная сталь на стальной пасте или красный клей завершает печать на ПКБ.
4"Высокоскоростной монтер: Используйте оборудование для редактирования процедуры для монтажа компонентов в указанном положении деталей, может быть установлен SOP 28pin проката части,характеризуется высокой скоростью установки.
5Соединительный стол: Перемещение устройства для печатных плат.
6, генеральный монтер: использование оборудования, отредактированного программой, будет составлять компоненты, установленные на указанном положении деталей,могут быть установлены по SOP 28pin или более (включая высокоскоростные машины могут быть установлены компоненты) прокатаОн характеризуется высокой точностью и разнообразием монтажа, но скорость монтажа уступает скоростным машинам.
