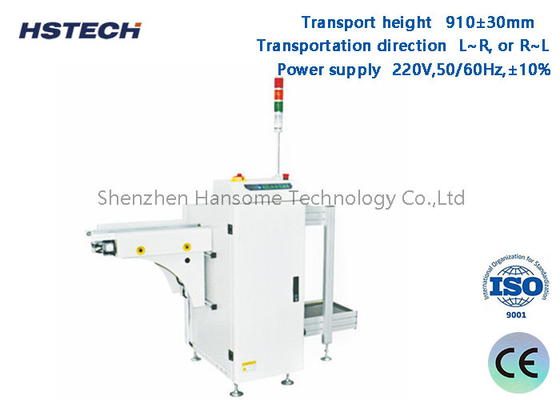

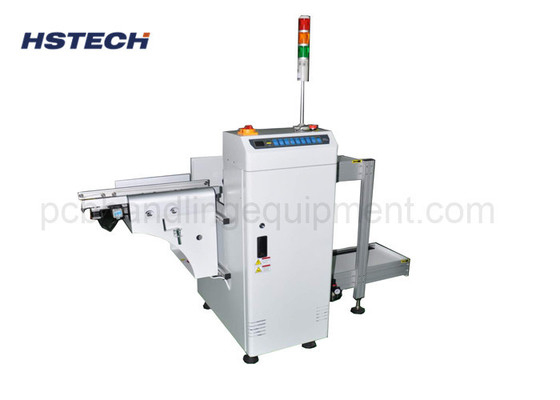

Приблизительно 30 секунд SMT линия PCB разгрузчик с двигателем ZD

Подробная информация

Место происхождения:

Китай

Сертификация:

Наименование продукта:

Выгружатель PCB

Другие названия:

Выгрузчик линий SMT

Размер ПКБ:

50*50~450*330 мм

PCB разгружая время:

Приблизительно 6 секунд

Изменение журнала с течением времени:

Приблизительно 30 секунд.

Источник питания:

220 В переменного тока, 50/60 Гц

Толщина ПКБ:

Минута 4mm

Коммуникация:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

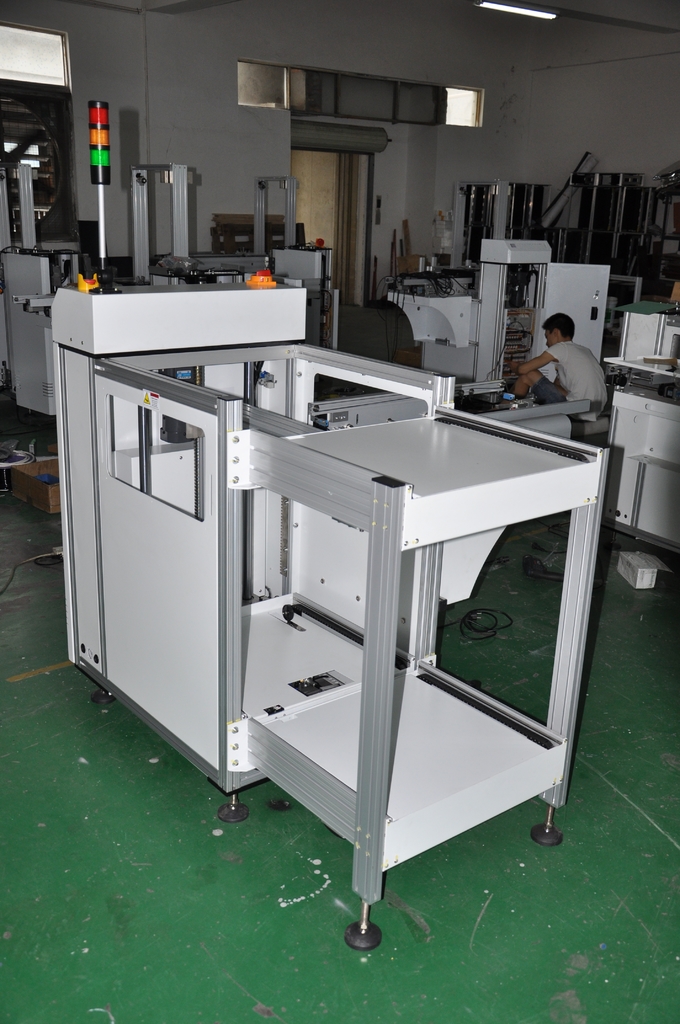

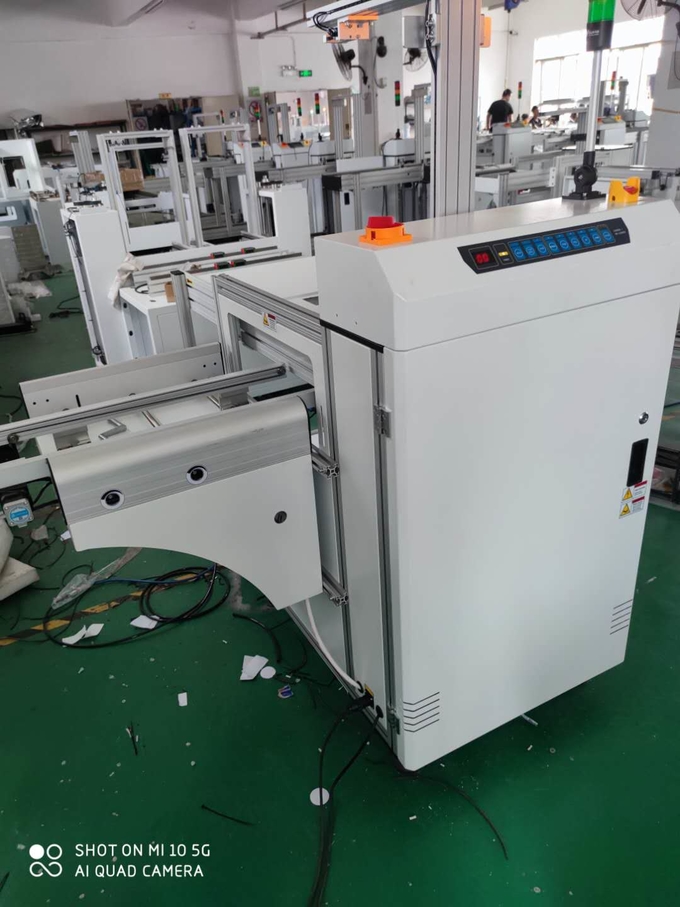

Около 30 секунд Машина для загрузки печатных плат SMT использует двигатель ZD

Особенности:

1, Mitsubishi PLC

2, Привод двигателя ZD.

3, Утолщенная конвейерная лента.

4, 3 переключаемых магазина, один магазин сверху, два магазина со стороны кнопки.

5, Режим управления кнопками LED, отображение с 3 цветными индикаторами.

6, Конструкция машины из нержавеющей стали и алюминиевого профиля, стабильная, удобная в обслуживании.

7, Регулировка ширины вручную с помощью рукоятки.

8, Прецизионный толкатель платы перемещает печатную плату в магазин

9, Пневматические зажимы сверху и снизу фиксируют рамку магазина.

10, Совместимость с SMEMA.

Применение:

Эта машина для загрузки печатных плат используется в конце производственной линии SMT, для сбора печатных плат в магазин.

Спецификация:

Функция	Это устройство используется для загрузки печатных плат.
Высота транспортировки	910±30 мм
Время загрузки печатной платы	Около 6 секунд
Изменение журнала со временем	Около 30 секунд
Направление транспортировки	L~R или R~L
Операция	Фронтальная операция
Сторона фиксации дорожки	Фронтальная (или указанная)
Питание	220 В, 50/60 Гц, ±10%
Давление воздуха	4-6 бар
Толщина печатной платы	Минимум 0,4 мм
Количество магазинов	Сверху: 1 шт., снизу: 2 шт.
Скорость транспортировки	0,5-20 м/мин или на заказ
Выбор высоты	1-4 (интервал 10 мм)
Сигнал	Ассоциация малых и средних предприятий

Модель	HS-UD250	HS-UD330	HS-UD390	HS-UD460
Эффективная длина печатной платы	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Размер машины	19008001200 мм	23208801200 мм	26209401200 мм	262010801200 мм
Размер магазина	355320563 мм	460400563 мм	535460570 мм	535530570 мм
Вес	140 кг	220 кг	280 кг	320 кг
