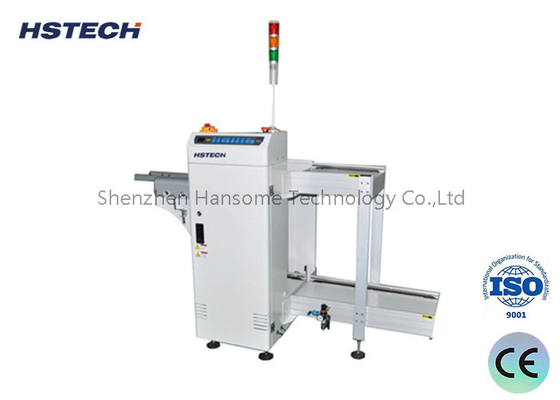

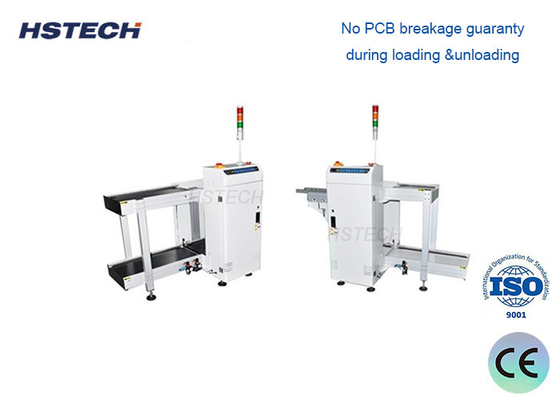

Контроль с помощью сенсорного экрана Каждый рельс 2 журналы PCB NG OK разгрузчик для линии SMT

Наименование марки:	HSTECH
Номер модели:	HS-NK250
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union,
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

NG OK Разгрузчик

PCB транспортируя высоту:

910±30mm

Размер PCB:

50*50~330*250mm

Источник питания:

220 В переменного тока, 50/60 Гц

Qty журнала:

Журналы каждого рельса 2

Гарантия:

1 год

Использование:

Производственная линия SMT, сборочный конвейер SMT

Состояние:

Новый

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

Управление сенсорным экраном, каждый рельс, 2 магазина, печатная плата, NG, OK, устройство выгрузки

Введение:

Устройство выгрузки печатных плат - это автоматизированное устройство на заднем конце производственной линии SMT (технология поверхностного монтажа). Оно используется для безопасной выгрузки печатных плат, которые были пропатчены, спаяны и протестированы, с конвейерной ленты или носителя, и штабелирования их по категориям или передачи их в следующий процесс. Оно широко используется в электронном производстве, автомобильной электронике, бытовой электронике и других областях для повышения эффективности производства и уменьшения ручного вмешательства.

Технические детали:

Функция	Раздельный сбор плат NG/OK путем получения сигнала.

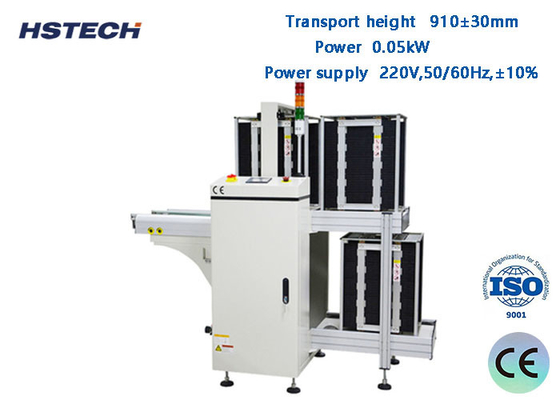

Высота транспортировки	910±30 мм
Направление транспортировки	L~R или R~L
Время сбора платы	Примерно 6 секунд каждая
Время замены магазина	Примерно 30 секунд
Фиксированная сторона дорожки	Передняя сторона
Рабочая сторона	Передняя сторона
Конвейерная лента	ESD
Толщина печатной платы	Мин. 0,6 мм
Выбор шага	1-4 (шаг 10 мм)
Электропитание	220 В, 50/60 Гц, ±10%
Мощность	0,05 кВт
Давление воздуха	4-6 бар
Потребление воздуха	Макс. 15 л/мин
Количество магазинов	Верхний: 1 магазин, нижняя сторона: 2 магазина
Сигнал	SMEMA
Опции	1, Режим управления сенсорным экраном. 2, Автоматическая регулировка ширины. 3, Количество магазинов в соответствии с требованиями заказчика.

Особенности

Управление программированием ПЛК.
Использование удобной и мягкой сенсорной панели управления LED.
Выбор настройки шага.
Уровневые зажимы для выравнивания магазина.
Регулируемое давление пневматического толкателя.
Высокая производительность с коротким временем замены магазина.
Сбор плат NG/OK с AOI, автоматическое хранение плат NG/OK.
Стандартный интерфейс связи SMEMA.

Модель:

Модель	HS-NK250	HS-NK330	HS-NK390	HS-NK460
Эффективная длина печатной платы	5050~350250 мм	5050~455330 мм	5050~530390 мм	5050~530460 мм
Толщина печатной платы	Мин. 0,6 мм	Мин. 0,6 мм	Мин. 0,6 мм	Мин. 0,6 мм
Размер магазина	355320563 мм	460400563	535460570 мм	535530570 мм
Размер машины	195016001200 мм	230017601200 мм	250018801200 мм	250021601200 мм
Вес	220 кг	280 кг	340 кг	380 кг
