| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-UD330 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 200 наборов в месяц |
| Наименование продукта: | Выгружатель PCB | Другие названия: | Линия выгружатель SMT |
|---|---|---|---|
| Размер PCB: | 50*50~450*330 мм | PCB разгружая время: | Приблизительно 6 секунд |
| Изменение журнала с течением времени: | Приблизительно 30 секунд. | Силовое питание: | 220 В переменного тока, 50/60 Гц |
| Толщина PCB: | Минута 4mm | Коммуникация: | SMEMA |

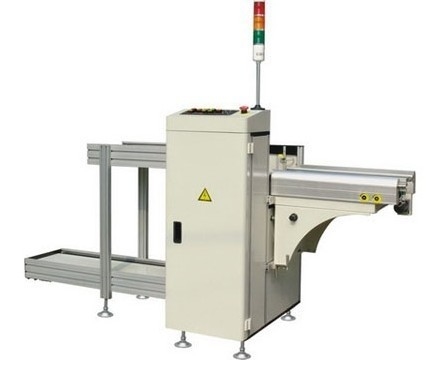

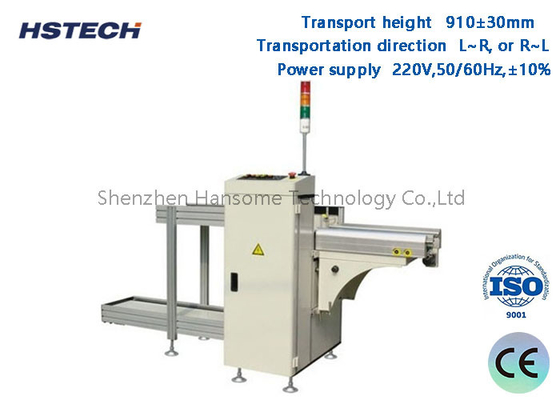

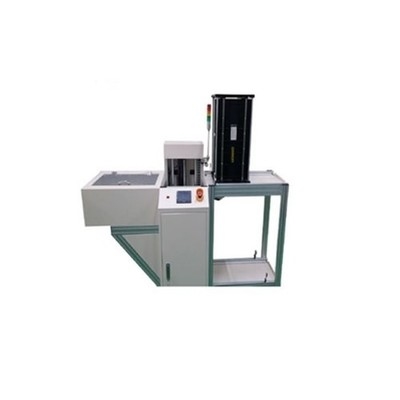

3 журналы 330 мм ширина LED кнопка / сенсорный экран управления PCB ссылка разгрузчик
Применение
Эта машина для разгрузки ПКБ, используемая в конце производственной линии SMT, используется для сбора ПКБ в журналы.
Особенности
1, Mitsubishi PLC.
2Двигатель ZD.
3Более толстый конвейер.
4, 3 журнала для переодевания, верхняя сторона 1 журнала, кнопка 2 журнала.
5, Прецизионный толкач толкает ПКБ к журналам
6, верхние и нижние пневматические зажимы для закрепления стойки для журналов.
7Совместима с SMEMA.
Спецификация
| Функция | Этот блок используется для разгрузки ПХБ. |
| Высота транспортировки | 910±30 мм |
| Время загрузки ПКБ | Приблизительно 6 секунд |
| Изменение журнала с течением времени | Приблизительно 30 секунд. |
| Направление перевозки | L~R, или R~L |
| Операция | Фронтовая операция |
| Фиксированная сторона рельса | Передняя сторона ((или указать) |
| Электрическое питание | 220В,50/60Гц,±10% |
| Давление воздуха | 4-6 бар |
| Толщина ПКБ | Минус 0,4 мм |
| Количество журнала | Верхняя сторона: 1 шт., Нижняя сторона: 2 шт. |
| Скорость конвейера | 0.5-20М/мин или на заказ |
| Выбор высоты | 1-4 ((10 мм отступления) |
| Сигнал | SMEMA |
| Модель | HS-UD250 | HS-UD330 | HS-UD390 | HS-UD460 |
| Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
| Размер машины | 1900*800*1200 мм | 2320*880*1200 мм | 2620*940*1200 мм | 2620*1080*1200 мм |
| Размер журнала | 355*320*563 мм | 460*400*563 мм | 535*460*570 мм | 535*530*570 мм |
| Вес | 140 кг | 220 кг | 280 кг | 320 кг |
