Место происхождения: | Китай |
Фирменное наименование: | HSTECH |
Сертификация: | CE |
Номер модели: | HS-CU390 |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Деревянный пакет |
Время доставки: | 15~20 дней работы |
Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
Поставка способности: | 200 наборов в месяц |
Наименование продукта: | выгружатель журнала PCB 90 градусов | Силовое питание: | AC110V/220V, 50/60HZ |
---|---|---|---|
Давление воздуха: | 4-6бар | Размер PCB: | 50*50~530*460mm |
Выбор тангажа: | 10-40мм | скорость транспортера: | 0.5-20M/min или подгонянный |
Пояс перехода: | Черный транспортируя пояс | Гарантия: | 1 год |

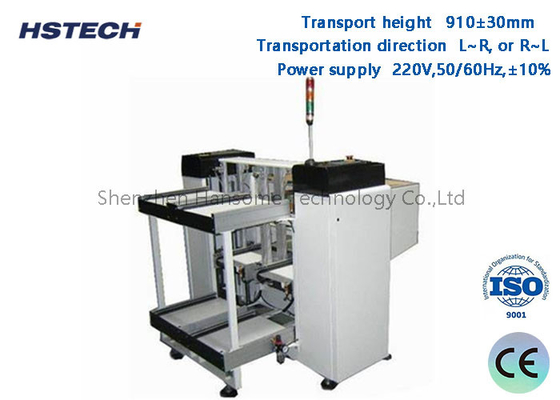

SMT Производство 90 градусов PCB Журнал разгрузчик LED кнопка управления MD отчет
Особенности
1, 90 градусов прямоугольной разгрузки ПКБ, сэкономить SMT производственной длины.
2, используя несколько магазинов, что не повлияет на производство на протяжении всей мощности.
3, режим управления светодиодными кнопками с 3-слорным световым дисплеем.
4Толщина 1,3 мм, диаметр 3 мм, плоский ESD ремень.
5Структура машины из нержавеющей стали и алюминиевого профиля, стабильная и простая для обслуживания.
6Управление ПЛК.
7, гладкая и параллельная регулировка ширины с помощью ручной коленки.
8, 3 магазина вместимость: верхний 1 + нижний 2.
Спецификация
Наименование продукта | 90 градусов разгрузчик печатного журнала |
Высота транспортировки | 910±30 мм |
Направление перевозки | L~R, или R~L |
Операция | Фронтовая операция |
Фиксированная сторона рельса | Передняя сторона |
Электрическое питание | 220В,50/60Гц,±10% |
Давление воздуха | 4-6 бар |
Толщина ПКБ | Минус 0,4 мм |
Количество журнала | Верхняя сторона: 1 шт., Нижняя сторона: 1 шт. |
Скорость конвейера | 0.5-20М/мин или на заказ |
Сигнал | SMEMA |
Модель | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
Размер машины | 1100*1200*1200 мм | 1310*1360*1200 мм | 1430*1480*1200 мм | 1430*1620*1200 мм |
Размер журнала | 355*320*563 мм | 460*400*563 мм | 535*460*570 мм | 535*530*570 мм |
Вес | 140 кг | 200 кг | 260 кг | 30 |
Применение

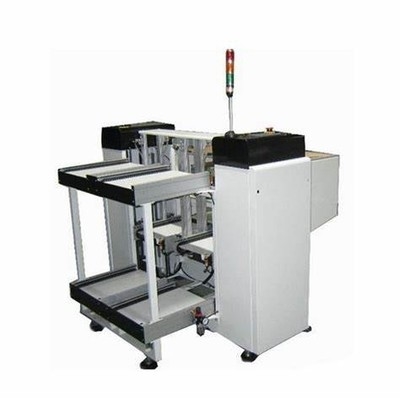

Этот агрегат представляет собой 90-градусный разгрузчик печатных пластин для производственной линии SMT, используемый для автоматического сбора печатных пластин в 90-градусном прямоугольном направлении, чтобы сэкономить длину линии SMT,Машина имеет специально разработанный толкач, который может толкать ПХБ с транспортной рельсы в стойки журналов..
О упаковке
Контактное лицо: Mr. Rudi Jin
Телефон: 86-755-23209382
Факс: 86-755-23209382
