Место происхождения: | Китай |
Фирменное наименование: | HSTECH |
Сертификация: | CE |
Номер модели: | HS-LD330 |
Количество мин заказа: | 1 комплект |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Деревянный пакет |
Время доставки: | 15~20 дней работы |
Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
Поставка способности: | 200 наборов в месяц |
Наименование продукта: | Многофункциональный загрузчик ПКБ | Другие названия: | Навалочная машина доски SMT |
---|---|---|---|
Силовое питание: | AC110V/220V, 50/60HZ | Давление воздуха: | 4-6 бар |
Толщина PCB: | Минута 0.4mm | Выбор тангажа: | 10-40мм |
скорость транспортера: | 0.5-20M/min или подгонянный | Коммуникация: | SMEMA |

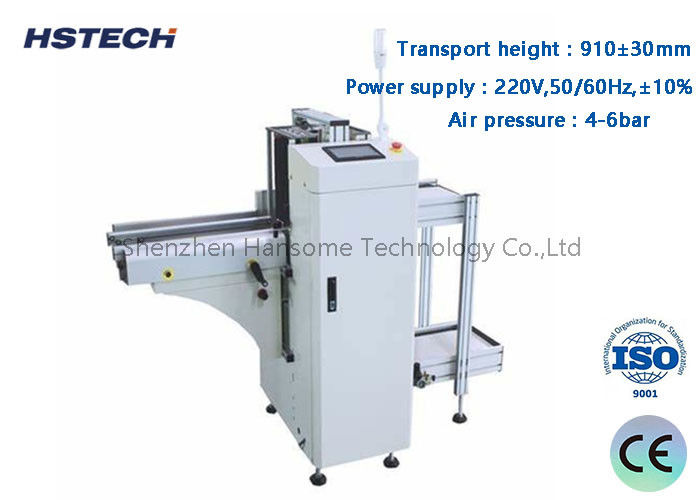

Дизайн модуля с закрытой кнопкой управления SMEMA Сигнальный загрузчик PCB
Применение
Этот блок используется для загрузки ПХБ и транспортировки ПХБ на производственную линию SMT.
Особенности
1, конструкция модуля.
2Устойчивость повышается благодаря надежному дизайну.
3Тест экономичного дизайна.
4, верхние и нижние пневматические зажимы для закрепления стойки для журналов.
5Никакой гарантии на разрыв ПКБ во время погрузки и разгрузки.
6Совместима с SMEMA.
Спецификация
Наименование продукта | Машина для загрузки ПКБ |
Высота транспортировки | 910±30 мм |
Время загрузки ПКБ | Приблизительно 6 секунд |
Время замены магазина | Приблизительно 30 секунд. |
Направление перевозки | L~R, или R~L |
Операция | Фронтовая операция |
Фиксированная сторона рельса | Передняя сторона ((или указать) |
Электрическое питание | 220В,50/60Гц,±10% |
Давление воздуха | 4-6 бар |
Толщина ПКБ | Минус 0,4 мм |
Количество журнала | Верхняя сторона: 1 шт., Нижняя сторона: 2 шт. |
Выбор высоты | 1-4 ((10 мм отступления) |
Скорость конвейера | 0.5-20М/мин или на заказ |
Сигнал | SMEMA |
Выбор модели
Модель | HS-LD250 | HS-LD330 | HS-LD390 | HS-LD460 |
Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
Размер машины | 1400*800*1200 мм | 1650*880*1200 мм | 1800*940*1200 мм | 1800*1010*1200 мм |
Размер журнала | 355*320*563 мм | 460*400*563 мм | 535*460*570 мм | 535*530*570 мм |
Вес | 140 кг | 180 кг | 220 кг | 260 кг |
Кнопка управления и электрическая коробка
О упаковке
