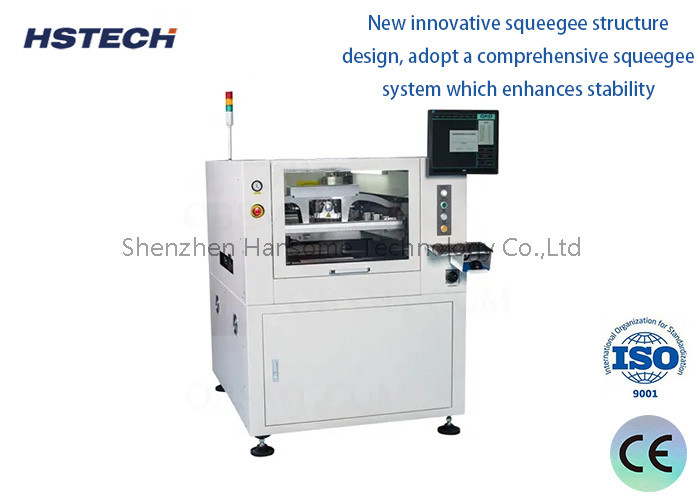

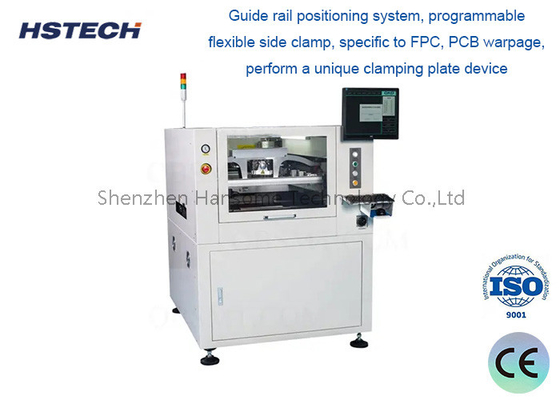

СМТ сварная паста печатная машина с шрифтом магнитный шприц/подъемный блок

Наименование марки:	GKG
Номер модели:	GSE
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Автоматический печатный принтер

Другие названия:

Машина для печати пасты

Размер ПКБ:

50x50~400x340mm

Высота транспортировки:

900±40mm

Толщина ПКБ:

0.4~6mm

Интерфейс ввода/вывода:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

СМТ сварная паста печатная машина с штанцами магнитный шприц/подъемный блок

Спецификация

Модель	ГСЭ
Размер шаблона	370x370mm ((минутный размер)
	737x737 мм (максимальный размер)
	20-40 мм (толщина)
Максимальный размер ПКБ	400х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
ПКБ-печать	максимум 1% диагонали ПКБ
Высота транспортировки	900±40 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Max 1500mm/s, может регулироваться
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный шпиль/подъемный блок/стол вверх-вниз
Система зажима ПКБ	Патент на верхнюю застежку/боковую застежку
Начальник печати	Две независимые моторизованные печатные головы
Давление свертывателя	0.5 ~ 10 кг (программный контроль)
Скорость печати	6-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Система очистки	Усиленное поглощение вакуума, сухое, влажное, вакуумные три режима
CCD FOV	8х6 мм
Диапазон регулировки машины	X: ± 3 мм, Y: ± 7 мм, θ: ± 2°
Видение	Посмотрите вверх/вниз Оптическая структура/CCD/Геометрия

Спецификация всей машины

Точность повторения позиции	± 0,01 мм
Точность печати	± 0,025 мм
Время цикла	< 8 сек
Смена продукции	Старый: <3 мин, новый: <5 мин
Доставка воздуха	4~6 кг/см
Электрическое питание	AC:220±10%,50/60HZ, 2,5 КВт
Метод контроля	ПК
Система эксплуатации	Windows XP/Win7
Размеры машины	1158 ((L) x 1362 ((W) x 1463 (H) мм
Машины	Приблизительно: около 1000 кг.

Особенности

1. GKG специализированная платформа для подъема с регулировкой. Стабильная и легкая для регулировки, она может быстро регулировать высоту верхнего штифта ПКБ различной толщины.

2Система очистки: Система очистки GKG оснащена тремя методами очистки: сухой, влажной и вакуумной.Если клиентам не нужно использовать автоматическую очистку, ручная чистка также может быть использована для сокращения времени очистки и повышения эффективности производства.и увеличенный вакуум всасывания может эффективно устранить остаточную пасту в экране, тем самым достигая эффективной функции автоматической очистки. Часть CCD отделена от системы обучения. Когда CCD работает, часть CCD движется независимо,уменьшение нагрузки на сервомотор и повышение скорости и точности работы машины.

3Используя однородный кольцевой свет и высокояркий коаксиальный свет, с обещанной функцией регулировки яркости,может эффективно идентифицировать все типы точек маркировки (включая грубые точки маркировки), подходящий для ПКБ с различными цветами, такими как оловянное покрытие, медное покрытие, золотое покрытие, оловянное распыление, FPC и т. Д. Принятие запатентованных математических моделей GKG может обеспечить высокую точность.

4. Система сжатия стальной решетки с сильной адаптивностью. Может печатать границы экрана различных размеров и быстро заменять модули
производственной линии.

5Используя операционный интерфейс Windows XP/win7, он имеет хорошую функцию диалога между человеком и машиной, что облегчает операторам быстрое ознакомление с операцией,Особенно при навигации по файлам программ.Интерфейс между китайским и английским легко переключается, и он имеет такие функции, как журналы работы, запись ошибок / самодиагностика ошибок / запросы анализа ошибок / световые сигналы тревоги.

6, 2D тест и анализ качества печати настойки, способный проверять смещение, недостаточную настойку, отсутствующие и мостовые и другие дефекты для обеспечения качества печати.
