Высокопроизводительная машина для пасты для сварки для промышленной системы MES 4.0

Наименование марки:	GKG
Номер модели:	G9+
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Лидирующая печатная машина затира припоя

Другие названия:

автоматическая печатная машина экрана

Размер ПКБ:

50x50 ~ 450x340 мм

Высота транспортировки:

900±40mm

Давление воздуха:

4-6 кг/см3

Толщина ПКБ:

0.4-6mm

Максимальная масса доски:

5 кг

Машины:

1000 кг

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Описание продукта

Высокопроизводительная машина для сварки пасты для промышленной системы MES 4.0

Введение

Полностью автоматическая печатная машина G9+ для паяльной пасты - это высококлассная машина для высококлассных приложений SMT, которая может удовлетворять требованиям процесса печати 03015, 0,25 расстояния, высокой точности,и высокой скорости.

Спецификация

Модель	G9+
Максимальный размер ПКБ	450х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
Максимальная масса доски	5 кг
Высота транспортировки	900±40 мм
Разрыв на краю доски	2.5 мм
Высота доски	15 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Максимальная скорость 1500 мм/с, программа управления
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный штиф/подъемный блок/ручный стол с подъемом
Система зажима ПКБ	Патент на верхнюю застежку
	Боковая застежка
	Функция адсорбции
Отпечатка	0-20 мм
Режим печати	один раз/два раза
Скорость печати	10-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Давление печати	0.5-10 кг
Размер рамки шаблона	470370mm~737737mm ((толщина 20-40 мм)
Система очистки	Система очистки дождя
	Усиленное поглощение вакуума
	Сухой, влажный вакуум три режима
	Чистка туда и обратно
CCD FOV	10х8 мм
Виды доверительных знаков	Стандартная форма доверительного знака
	Подставка
	Дверь
Система камер	Посмотрите вверх/вниз структура оптики
	Цифровая камера CCD
	Совпадение геометрического рисунка

Производительность машин

Модель	G9+
Точность повторения позиции	± 12,5um@6,CPK≥2.0
Точность печати	±18um@6,CPK≥2.0
Время цикла печати	< 7,5 сек
На основе системы испытаний третьей стороны ((CTQ) проверяют фактическое положение печати пасты для сварки, повторяют точность

Спецификация всей машины

Электрическое питание	AC:220±10%,50/60HZ, 3,0 КВт
Давление воздуха	4 ~ 6 кг/см2
Потребление воздуха	около 5 л/мин
Рабочая температура	-20°C~+45°C
Рабочая влажность	30% ~ 60%
Размеры машины(без света башни)	1172 ((L) x 1385 ((W) x 1530 (H) мм
Машины	Приблизительно: около 1000 кг.

Особенности

1Цифровая система CCD, новая система оптического пути, однородное круговое освещение, высокая яркость коаксиального источника света.облегчение выявления различных точек рынка (включая неравномерные точки маркировки), такие как оловянное покрытие, медное покрытие, серебряное покрытие, сварка горячим воздухом, FPC и различные типы цветов PCB.

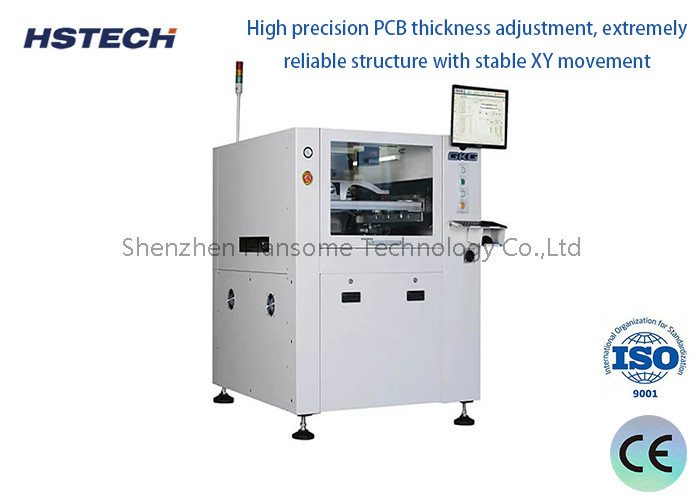

2Высокая точность регулирования толщины ПКБ, чрезвычайно надежная структура и стабильное движение XY. Ручная регулировка может легко адаптироваться к различным толщинам ПКБ.

3Система позиционирования рельсов-гидов, новая модель рельсов-гидов, отсоединяемая, программируемая гибкая боковая застежка, специально разработанная для изгиба FPC и PCB, выполняющая уникальное устройство застежки.С помощью программного обеспечения, не затронутый ПКБ-выбор может автоматически растягиваться и втягиваться.

4Новый и инновационный дизайн конструкции скребпера использует комплексную систему скребпера, что улучшает стабильность и срок службы скребпера.

5, высокоскоростная очистка штемпелем, спускающаяся вниз очистная структура успешно предотвращает забитое открытие (что всегда является основной причиной неэффективной очистки).Продолжительность распределяемого растворителя также может быть легко изменена с помощью программного управления.

6Новый многофункциональный интерфейс, простота, ясное понимание, удобный для пользователя.
