Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор

Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор
Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор

Большие изображения :  Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HSTECH
Сертификация: CE
Номер модели: HS-ARX-811
Оплата и доставка Условия:
Количество мин заказа: 1 SET
Цена: Negotiable
Упаковывая детали: Деревянный пакет
Время доставки: 7~9 рабочих дней
Условия оплаты: T/T, Western Union, MoneyGram
Поставка способности: 100 наборов в месяц
Подробное описание продукта
Наименование продукта: Встроенный маршрутизатор для разделения печатных плат гарантия: 1 год
Контроль: Сенсорный экран PLC: МИЦУБИСИ
Бренд реле: Schneider электронно-оптический переключатель: Омрон
Материал: Сплав алюминия Состояние: новые
Толщина: 00,6-4,0 мм Сигнал: SMEMA
Применение: Электронное собрание Цвет: Серебро
Система управления: PLC OEM/ODM: Доступно
Потребление энергии: 200 Вт питание: AC220V
Воздушное давление: 4-6бар Скорость: 200-300pcs/min
Тип: Автоматический Вес: 220/240 кг

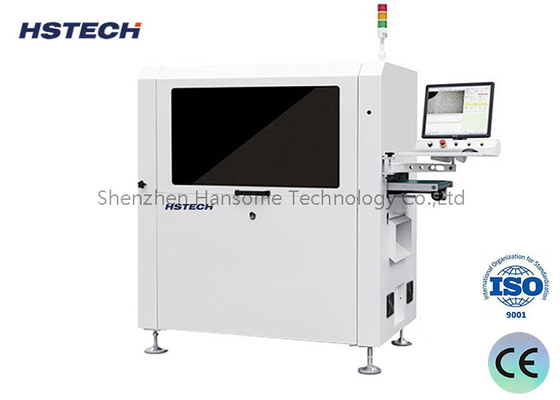

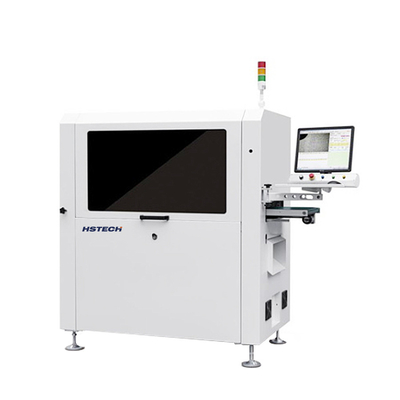

Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор





Введение

Эта машина - это автоматическая встроенная PCBA маршрутизаторная машина, PCBA фиксируется с гигом для автоматического нижнего бокового маршрутизации,и после маршрутизации машины использовать сосудистое всасывание, чтобы выбрать и поместить PCBA с jig вместе, он используется для отделения отверстия штампа, кривой ПКБ и других нерегулярных соединенных ПКБ.

- Что?Технические подробности

Модель ARX-811
Максимальный размер ПКБ 260х340 мм
Минимальный размер ПКБ 50х50 мм
Толщина ПКБ 0.4-6 мм
Высота трансмиссии 900±50 мм
Направление перевозки Слева направо
Скорость транспортировки 1500 мм/с (максимум) Регулируемый
Режим загрузки Рельсы-проводники для перевозки по секции
Регулирование ширины рельса Автоматический
Интерфейс связи SMEMA
Позиционирование ПКБ Позиционирование светильников
Система отбора Вакуумный всасывающий приемник
Отрезающий шпиндель/скорость 60,000 оборотов/мин, марка Германия ((необязательно 100000 оборотов/мин, марка Германия)
Тип охлаждения Самоохлаждающийся тип
Автоматическая смена инструмента Необязательно
Проверка ножа Да, да.
Скорость разделения 5-100 мм/с
Точность резки ± 0,05 мм
Набор фрезеровки φ0,8~φ3,0 правостороннее вращение, ствол из вольфрамовой стали
Точность повторного позиционирования ±0,1 мм
Координационная скорость движения 1000 мм/с
Тип наружной таблички ЭСД-устройство для перевозки ремней/устройство для пересылки панел
Сбор отходов Сбор отходов из шкафов
Программирование процедур ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему
Доставка воздуха 5-8 кг/см3
Электрическое питание AC380V, 50/60Hz, 3КВт
Размер машины 1500x850x1600 мм
Вес Примерно 800 кг.



Особенности



1, вакуумный подбор и размещение PCBA.

2- Снижение.

3Двойная платформа.

4, с обнаружением сломанного ножа.

5, подключите автоматическую производственную линию.

6, статистические данные о характеристиках продуктов и соответствуют системе ERP.

7Может быть оснащен автоматической сменой инструмента, взрывозащитной функцией пылесоса и функцией контроля объема воздуха.



Машинное рисование


Дномерный маршрутизатор и пылесос


Отличная система CCD с камерой, линзой из моритекса и источником света для измерения уровня, чтобы поддержать калибровку, компенсацию и позиционирование машины.с высокой стабильностью и способностью противодействовать нарушениям.


Всемогущий вакуумный всасывающий кол для сбора, размещения, разгрузки и производства.

Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор 3

Композитная система разгрузки, используемая антистатическим ремнем ESD для транспортировки разделенного продукта с верхней стороны, а отходы транспортируются с нижней стороны, сэкономив много места этим методом.




О упаковке

Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор 5

Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор 6

Двойная платформа резки нижней резки вакуум выбирать и размещать PCBA встроенный PCB разделяющий маршрутизатор 7
