Место происхождения: | Китай |
Фирменное наименование: | HSTECH |
Сертификация: | CE |
Номер модели: | AR-7 |
Количество мин заказа: | 1 SET |
---|---|
Цена: | Negotiable |
Упаковывая детали: | Деревянный пакет |
Время доставки: | 7~9 рабочих дней |
Условия оплаты: | T/T, Western Union, MoneyGram |
Поставка способности: | 100 наборов в месяц |
Наименование продукта: | Небольшой размер офлайн ПКБ-маршрутизатор | гарантия: | 1 год |
---|---|---|---|
Контроль: | Сенсорный экран | PLC: | МИЦУБИСИ |
Бренд реле: | Schneider | электронно-оптический переключатель: | Омрон |
Материал: | Сплав алюминия | Состояние: | новые |
Толщина: | 0.3 - 5 мм | Сигнал: | SMEMA |
Применение: | Электронное собрание | Цвет: | Серебро |
Система управления: | PLC | OEM/ODM: | Доступно |
Полная сила: | 2600w | питание: | AC220V |
Воздушное давление: | 4-6бар | Устанавливать точность: | ± 0,01 мм |
Тип: | Автоматический | Вес: | 30kg |

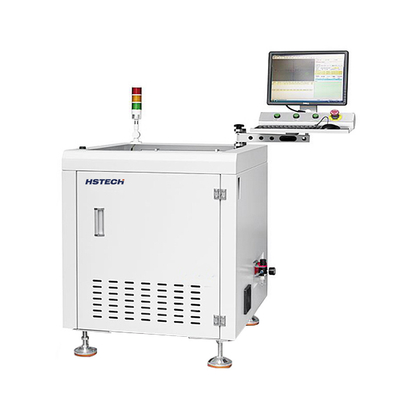

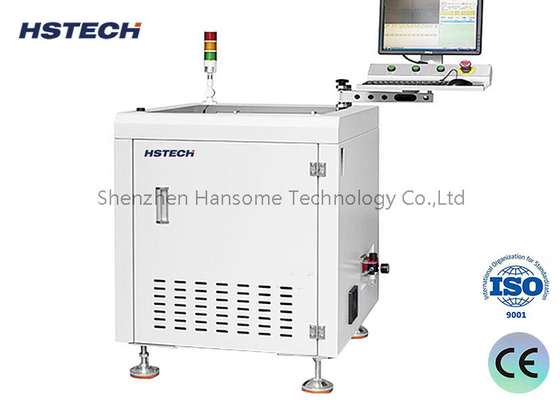

Офлайн Автоматическое разделяющее персонализированные светильники Мини PCBA маршрутизатор Малый размер Офлайн ПКБ маршрутизатор
Спецификация
Модель | АР-7 | АР-7 мини |
Электрическое питание | AC380V, 50/60Hz, 3КВт | |
Рабочий размер | 50x50~410x460 мм ((максимум) | 50х50~260х310 мм ((максимум) |
Режим загрузки | Учебное пособие | |
Режущие шпинделиe/ скорость | 5000 ~ 60,000 оборотов в минуту | |
Толщина ПКБ | 0.4-4 мм | |
Скорость разделения | 1-100 мм/с | |
Точность резки | ± 0,05 мм | |
Тип крепления | Установки | |
ПрограммаmСсылки | Обучение зрению, онлайн-программаmСсылки | |
Набор фрезеровки | φ0,8 ~ φ3,0 справа roСтержень из вольфрамовой стали | |
Способ сбора пыли | Сбор пыли на дне | |
Сборник пыли | 3 фазы, 380В, 1,2КВт | |
Шум | < 75 дБ | |
Система управления | Промышленный ПК | |
Марка шпинделя | Немецкая марка Sycotec 4025 | |
Сервомотор | Серия A5 | |
Управление движением | Планшеты управления движением на 4 оси | |
Свинцовый винт | Свинцовый шруб для шлифовки C5 | |
Линейное руководство | Руководство по тишине | |
Камера | Немецкий бренд Imaging 40W industriа)Камера. | |
Размер машины | 700*800*930 мм | 500*650*930 мм |
Экран | 17 дюймов |
Особенности
1Автоматическое отключение.
2, Это мини-PCBA маршрутизатор, подходящий для небольших размеров ПКБ, и завод спасает комнату требование решение.
3, настраиваемые светильники.
4, ПК и CCD визуальная система.
5, программирование с компенсацией и сбором пыли.
6, Доступен для PCBA размером максимум 410-510 мм.
7Гибкий для резки двух различных типов изделий.
8Открытая платформа для ручного питания и разгрузки, также может быть оснащена дополнительной механической рукой (робот).
Внутренняя структура
Применение
Эта машина - автоматическая PCBA рутинговая машина на полу, она работает на одной платформе, используя ПК для программирования, автоматического маршрутизации дна и сбора пыли на дне.Машина с использованием высокоскоростного роутингового шпинда, фиксировать PCBA с помощью гига, чтобы отделить отверстие штампа, кривой ПКБ, и другие неправильные подключенные ПКБ.
О упаковке
