| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-SZ350 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | деревянный пакет |
| Время доставки: | 12 ~ 20 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 комплектов в месяц |
| Наименование продукта: | Транспортер поворота PCB | Соответствующий размер PCB: | 50*50~450*350mm |
|---|---|---|---|
| Силовое питание: | AC100-230V, 50/60Hz | ПЛК: | Мицубиши |
| Датчик: | БОЛЬНОЙ | Contol: | Кнопка СИД |
| Степень поворота: | 90 градусов, 180degree, 270degree | Сигнал: | SMEMA |

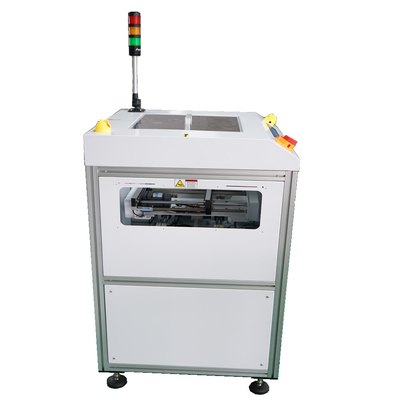

Покрытие безопасности с верхней стороны конвейера поворота ПКБ на 90° для легкого контроля оборудования для обработки ПКБ
Введение
Эта машина используется для изменения направления потока ПКБ в производственной линии SMT. Приспосабливается ко всем видам SMT, DIP или сборочной линии полностью автоматического 90-градусного поворота.
Особенности
1, Изменить направление потока PCB в 90,180270 градусов.
2, выбор фиксированной рельсы на основе требований клиента.

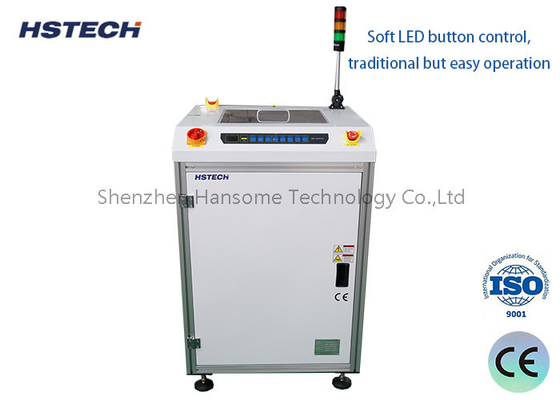

3, мягкое управление кнопкой LED, традиционное, но простое управление.
4, верхняя сторона безопасности прозрачная крышка, операция может наблюдать весь рабочий процесс.
5Закрытая конструкция с встроенным ограничителем крутящего момента обеспечивает высокий уровень безопасности.
6, Hiwin линейный гид и свинцовый винт для обеспечения плавного и точного вращения.
7Минимизируйте разрыв между конвейерами.
8, потоки трафика PCB могут быть настроены.
8, гладкая и параллельная регулировка ширины ((водящий винт).
9Совместима с SMEMA.
Спецификация
| Наименование продукта | Печатный конвейер |
| Высота транспортировки | 910±20 мм |
| Направление перевозки | L~R, или R~L |
| Время цикла | Приблизительно 5 секунд. |
| Фиксированная сторона рельса | Передняя сторона |
| Электрическое питание | AC100-230V,50/60Hz,однофазный |
| Давление воздуха | 4-6 бар |
| Потребление воздуха | Максимальное 10 л/мин |
| Толщина ПКБ | Минус 0,4 мм |
| Сигнал | SMEMA |
| Модель | HS-SZ350 | HS-SZ460 |
| Эффективная длина ПКБ | 50*50~450*350 мм | 50*50~550*460 мм |
| Размер машины | 700*750*1200 мм | 840*890*1200 мм |
| Вес | 150 кг | 180 кг |
Применение
Поворачивающий конвейер используется для передачи ПКБ вокруг углов для непрерывного потока процесса.
Печатная пластина принимается и переносится к концу рельсов. Вагон перемещается вперед, а затем поворачивается на 90 градусов. Вагон перемещается вперед, чтобы выровнять с следующим процессом доставки печатной пластики.Как только переведен, вагон возвращается домой, чтобы запросить еще один PCB.
