| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-CU390 |
| Количество мин заказа: | 1сет |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | деревянный пакет |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | Д/П, Т/Т, западное соединение, МонейГрам |
| Поставка способности: | 200 наборов в месяц |
| Название продукта: | выгружатель журнала PCB 90 градусов | Электропитание: | AC110V/220V, 50/60HZ |
|---|---|---|---|
| Воздушное давление: | 4-6 бар | Размер PCB: | 50*50~530*460mm |
| Выбор тангажа: | 10-40мм | скорость транспортера: | 0.5-20M/min или подгонянный |
| Пояс перехода: | Черный транспортируя пояс | Гарантия: | 1 год |
| Высокий свет: | Выгружатель PCB кнопки СИД автоматический,Выгружатель PCB 90 градусов автоматический,выгружатель журнала PCB 20M/Min |
||

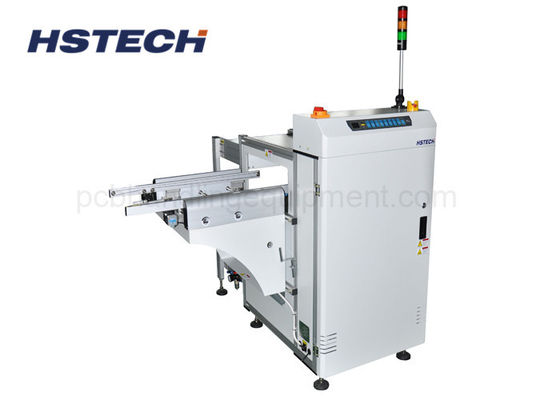

390 мм Ширина 3 журналы 20 М/мин 90 градусов LED кнопка Автоматический разгрузчик печатных плат
Применение
Этот агрегат представляет собой 90-градусный разгрузчик печатных пластин, используемый для автоматической разгрузки печатных пластин в 90-градусном прямоугольном направлении, чтобы сэкономить длину производственной линии SMT,машина имеет специально разработанный толкатель, который приводится цилиндром, толкают ПХБ с транспортной рельсы в стеллажи журналов.
Особенности
1, 90 градусов прямоугольной разгрузки ПКБ, сократить длину производственной линии SMT.
2, используя несколько магазинов, что не повлияет на производство на протяжении всей мощности.
3, режим управления светодиодными кнопками с 3-слорным световым дисплеем.
4, Толщина 1,3 мм, диаметр 3 мм плоский край ESD ремня
5Структура машины из нержавеющей стали и алюминиевого профиля, стабильная и простая для обслуживания.
6Управление ПЛК.
7, гладкая и параллельная регулировка ширины с помощью ручной коленки.
8, 3 магазина вместимость: верхний 1 + нижний 2.
9, верхние и нижние пневматические зажимы для закрепления стойки для журналов.
10Никакой гарантии на разрыв ПКБ во время погрузки и разгрузки.
11Совместима с SMEMA.
Спецификация
| Наименование продукта | 90 градусов разгрузчик печатного журнала |
| Высота транспортировки | 910±30 мм |
| Направление перевозки | L~R, или R~L |
| Операция | Фронтовая операция |
| Фиксированная сторона рельса | Передняя сторона |
| Электрическое питание | 220В,50/60Гц,±10% |
| Давление воздуха | 4-6 бар |
| Толщина ПКБ | Минус 0,4 мм |
| Количество журнала | Верхняя сторона: 1 шт., Нижняя сторона: 1 шт. |
| Скорость конвейера | 0.5-20М/мин или на заказ |
| Сигнал | SMEMA |
| Модель | HS-CU250 | HS-CU330 | HS-CU390 | HS-CU460 |
| Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
| Размер машины | 1100*1200*1200 мм | 1310*1360*1200 мм | 1430*1480*1200 мм | 1430*1620*1200 мм |
| Размер журнала | 355*320*563 мм | 460*400*563 мм | 535*460*570 мм | 535*530*570 мм |
| Вес | 140 кг | 200 кг | 260 кг | 300 кг |
