| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-800 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 7~9 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram |
| Поставка способности: | 100 комплектов в месяц |
| Наименование продукта: | bga перерабатывает станцию | Гарантия: | 1 год |
|---|---|---|---|
| Контроль: | сенсорный экран | ПЛК: | Мицубиши |
| Бренд реле: | Шнайдер | Оптоэлектронный переключатель: | ОМРОН |
| Материал: | Сплав алюминия | Состояние: | Новый |
| Толщина: | 00,6-4,0 мм | Сигнал: | SMEMA |
| Применение: | Электронное собрание | Цвет: | Серебро |
| Система управления: | ПЛК | OEM/ODM: | Доступно |
| Потребление энергии: | 200 Вт | Силовое питание: | AC220V |
| Давление воздуха: | 4-6бар | скорость: | 200-300 шт/мин |
| тип: | Автоматический | Вес: | 220/240 кг |
| Высокий свет: | Интеграционное оборудование для обработки печатных плат с головкой,оборудование для обработки печатных плат с головкой для монтажа |
||

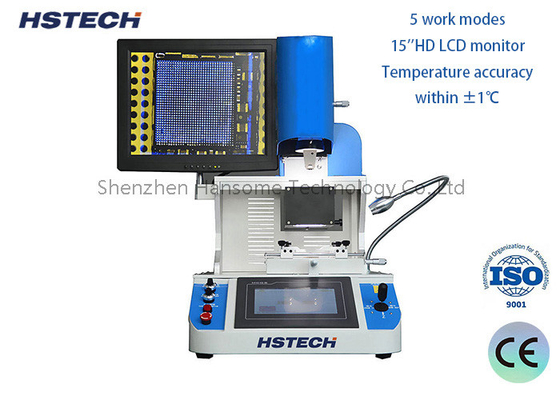

Оборудование для обработки печатных листов HS-800 BGA-станция переработки с интеграцией головки установки горячего воздуха
Спецификация
| Станция переработки BGA | Модель: HS-800 |
| Мощность нагревателя | Верхний нагреватель 1200W ((Max), нижний нагреватель 1200W ((Max) |
| Догрев внизу | IR 5000w |
| Контроль температуры | Термопары типа K, управление замкнутой цепью |
| Способ определения местоположения | Внешняя или локационная дыра |
| Общие размеры | L970mm*W700mm*H830mm |
| Размер ПКБ | W650*D610 мм |
| Размер BGA | Максимальный 80 мм*80 мм Минимальный 1 мм*1 мм |
| Применимая толщина ПКБ | 0.3 - 5 мм |
| Точность установки | ± 0,01 мм |
| Масса машины | 140 кг. |
Особенности
1Дизайн интеграции горячей воздушной головки и крепежной головки с функциями автоматической сварки и разварки.
2В верхних нагревателях используется система горячего воздуха, более быстрый нагрев, равномерность температуры, более быстрое охлаждение (температура может достигать 50-80 градусов Цельсия).
3.Независимые 3 нагревателя. верхний и нижний нагреватели могут реализовать движение синхронно и автоматически, может достичь IR любой позиции. Нижняя зона нагревателя может удалить вверх и вниз, поддерживать плату PCB.
4.PCB-карта использует высокоточный слайдер, чтобы обеспечить точность монтажа BGA и PCB.
5.Уникальный нижний предварительный нагревательный стол изготовлен из импортируемых из Германии хорошего качества нагревательных материалов.
6Загревательный стол, крепление устройства и охлаждающая система могут двигаться интегрально в оси X, что делает обнаружение и обезполивание PCB более безопасным и удобным.
7.X и Y оси принимают двигатель автоматического управления движущегося способа, чтобы сделать выравнивание быстрее и удобнее.
8. Двойной рокер управляет камерой и верхней и нижней отопительной платформой, чтобы убедиться в точности выравнивания.
9Встроенный вакуумный насос, вращающийся на 360 градусов; тонко регулируемая монтажная всасывающая сосна.
10.Всасывающая сосна может автоматически обнаруживать высоту подъема и установки BGA с регулируемым давлением в пределах 10 граммов; нулевое давление доступно для более мелких подъемников и установки BGA.
11Цветовая система оптического зрения высокого разрешения, подвижная вручную по оси X/Y, с разделенным зрением, функцией увеличения и тонкого регулирования, включенное устройство для различения аберрации, автоматическая фокусировка,Работа с программным обеспечением, 22x оптический зум; переработаемый максимум BGA 80*80MM;
12.С 10 сегментами температуры вверх (вниз) и 10 сегментами постоянного контроля температуры, можно сэкономить много сегментов температуры.
13.Многие размеры сплавных сосудов, легко заменить; может расположить под любым углом.
14.С 5 термопарными портами, может в режиме реального времени обнаруживать и анализировать температуру в многоточечных точках.
15.С прочной функцией отображения работы, чтобы сделать контроль температуры более надежным.
Применение
Подходит для мобильных телефонов, жестких дисков, клавиатур, электронных игрушек, компьютеров, DVD, точек, пластмасс, электрических приборов, оборудования связи, электрических приборов, игрушек, электронной обработки,Моторы, двигатели, детали, планшеты, ноутбуки, цифровые камеры, пульты дистанционного управления, прослушивающие устройства и т.д.
О упаковке
