| Место происхождения: | КНР |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | HS-NK250 |
| Количество мин заказа: | 1 комплект |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный пакет |
| Время доставки: | 15~20 дней работы |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 200 комплектов в месяц |
| Наименование продукта: | Выгружатель PCB ОК NG | Высота транспортировки: | 910±20mm |
|---|---|---|---|
| Направление перевозки: | L~R, или R~L | Время сбора советов: | Каждые 6 секунд |
| Изменение журнала с течением времени: | Примерно 30 секунд. | Прямая сторона: | лицевая сторона |
| Толщина PCB: | Минус 0,6 мм | Выбор высоты: | 1-4 ((10 мм отступления) |
| Электрическое питание: | 220В,50/60Гц,±10% | Сила: | 0.05kw |
Описание

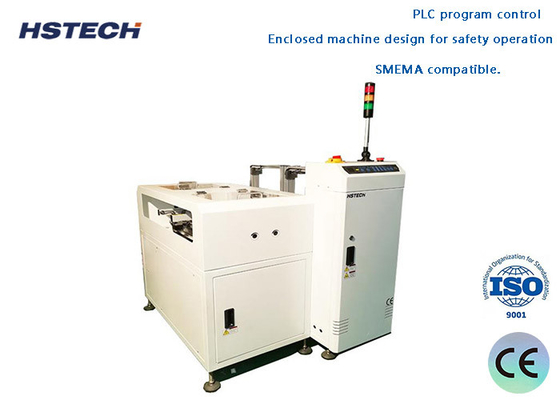

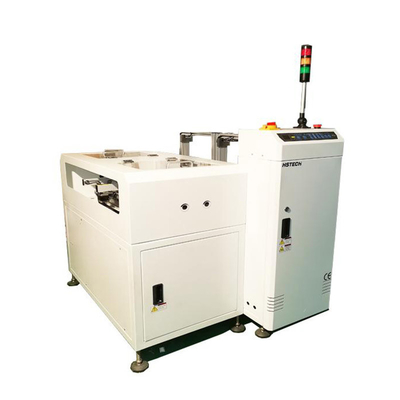

Это устройство используется после того, как AOI, получив сигнал AOI вверх по течению, автоматически собирает доски NG/OK отдельно в соответствующий журнал.
Особенности
1Управление программой ПЛК.
2- Сильный, твердый.
3.Опциональная кнопка управления или сенсорный экран управления до клиентов.
4.Вверху и внизу пневматические зажимы для закрепления подставки для журналов.
5Никакой гарантии на разрыв ПКБ во время погрузки и разгрузки.
6.Автоматическая панель NG/OK отдельно хранит панели NG/OK
7Сигнал NG/OK от машины AOI.
8Самопрограммируемое отображение ошибок машины, разные ошибки имеют разный код, каждый код имеет соответствующую инструкцию по техническому обслуживанию, которая вставляется на заднюю сторону двери машины.
9. Закрытая конструкция машины для безопасной работы.
10, трехцветный световой дисплей башни.
11- Совместима с SMEMA.
Технические детали
| Функция | Соберите панели NG/OK отдельно, получив сигнал. |
| Высота транспортировки | 910±30 мм |
| Направление перевозки | L~R, или R~L |
| Время сбора советов | Каждые 6 секунд |
| Изменение журнала с течением времени | Примерно 30 секунд. |
| Фиксированная сторона рельса | Передняя сторона |
| Операционная сторона | Передняя сторона |
| Конвейерная лента | ESD |
| Толщина ПКБ | Минус 0,6 мм |
| Выбор высоты | 1-4 ((10 мм отступления) |
| Электрическое питание | 220В,50/60Гц,±10% |
| Сила | 00,05 кВт |
| Давление воздуха | 4-6 Бар |
| Потребление воздуха | Максимальное количество 15 л/мин |
| Количество журналов | Верх:1 журнал, Нижняя сторона:2 журналы |
| Сигнал | SMEMA |
| Варианты |
1, режим управления с сенсорным экраном. 2Автоматическая регулировка ширины. 3, количество журналов в зависимости от требований заказчика.
|
Спецификация
| Модель | HS-NK250 | HS-NK330 | HS-NK390 | HS-NK460 |
| Эффективная длина ПКБ | 50*50~350*250 мм | 50*50~455*330 мм | 50*50~530*390 мм | 50*50~530*460 мм |
| Толщина ПКБ | Минус 0,6 мм | Минус 0,6 мм | Минус 0,6 мм | Минус 0,6 мм |
| Размер журнала | 355*320*563 мм | 460*400*563 | 535*460*570 мм | 535*530*570 мм |
| Размер машины | 1950*1600*1200 мм | 2300*1760*1200 мм | 2500*1880*1200 мм | 2500*2160*1200 мм |
| Вес | 220 кг | 280 кг | 340 кг | 380 кг |
