| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | ARX-811 |
| Количество мин заказа: | 1 SET |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянный корпус, защита от пены |
| Время доставки: | 20~30 рабочих дней |
| Условия оплаты: | T/T, Western Union, MoneyGram, D/P |
| Поставка способности: | 50 наборов в месяц |
| Наименование продукта: | Встроенная машина маршрутизатора PCBA | Размер PCB: | 50x50~260x340mm |
|---|---|---|---|
| Толщина PCB: | 0.4-6mm | Силовое питание: | AC380V, 50/60HZ |
| Отделять набор: | Молевая резка | Гарантия: | 1 год |

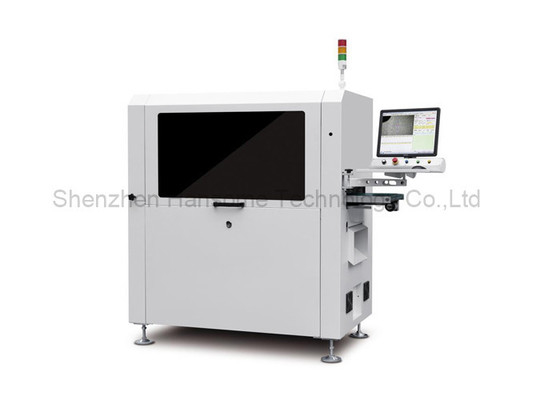

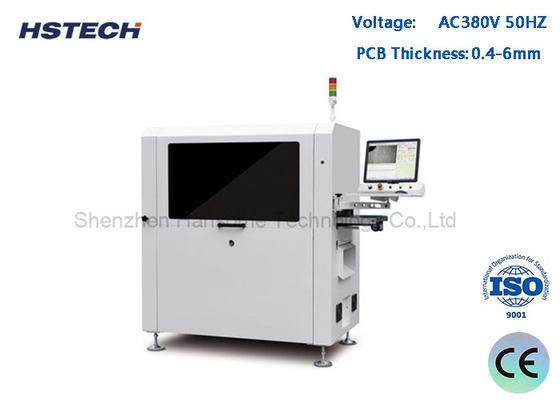

Германия Шпиндель вакуумный пик ПХБ Depaneling маршрутизаторная машина с пылесосителем
Введение
Эта машина является автоматической PCBA маршрутной машины, с использованием ствола вольфрамовой стальной фрезерной резки в качестве инструмента копья, работа с индивидуальным фиксатором для фиксации PCBA,также очистить пыль с помощью пылесоса после резки, ESD ремень для транспортировки на устройство ниже по течению.
Особенности
1, вакуумный подбор и размещение PCBA.
2- Снижение.
3Двойная платформа.
4, с обнаружением сломанного ножа.
5, подключите автоматическую производственную линию.
6, статистические данные о характеристиках продуктов и соответствуют системе ERP.
7, Может быть оснащен автоматической смены инструментов, взрывозащитной функцией пылесоса и объемом воздуха
функция мониторинга.
Спецификация
| Модель | ARX-811 | |
| Максимальный размер ПКБ | 260х340 мм | |
| Минимальный размер ПКБ | 50х50 мм | |
| Толщина ПКБ | 0.4-6 мм | |
| Высота трансмиссии | 900±50 мм | |
| Направление перевозки | Слева направо | |
| Скорость транспортировки | 1500 мм/с (максимум) Регулируемый | |
| Режим загрузки | Рельсы-проводники для перевозки по секции | |
| Регулирование ширины рельса | Автоматический | |
| Интерфейс связи | SMEMA | |
| Позиционирование ПКБ | Позиционирование светильников | |
| Система отбора | Вакуумный всасывающий приемник | |
| Отрезающий шпиндель/скорость | 60,000 оборотов/мин, марка Германия ((необязательно 100000 оборотов/мин, марка Германия) | |
| Тип охлаждения | Самоохлаждающийся тип | |
| Автоматическая смена инструмента | Необязательно | |
| Проверка ножа | Да, да. | |
| Скорость разделения | 5-100 мм/с | |
| Точность резки | ± 0,05 мм | |
| Набор фрезеровки | φ0,8~φ3,0 правостороннее положение, ствол из вольфрамовой стали | |
| Точность повторного позиционирования | ±0,1 мм | |
| Координационная скорость движения | 1000 мм/с | |
| Тип наружной таблички | Транспортные ремни ESD / блок перегрузки групповой панели | |
| Сбор отходов | Сбор отходов из шкафов | |
| Программирование процедуры | ГЕРБЕР импортировать / редактировать программу чертежей через визуальную систему | |
| Доставка воздуха | 5-8 кг/см3 | |
| Электрическое питание | AC380V, 50/60Hz, 3КВт | |
| Размер машины | 1500x850x1600 мм | |
| Вес |
Примерно 800 кг.
|
|
Размер машины
Подробная информация
Дневной пылесос.
Отличная система CCD с камеры визуализации, линзами из моритекса и источником света уровня измерения для поддержки калибровки машиныКомпенсация и позиционирование, с большой стабильностью и анти-разрушающей способностью.
Всекомпонентный вакуумный всасывающий цикл для сбора, размещения, разгрузки и производства.
Композитная система разгрузки, используемая антистаическим ремнем ESD для транспортировки разделенного продукта с верхней стороны, а отходы транспортируются с нижней стороны, сэкономив много места этим методом.
