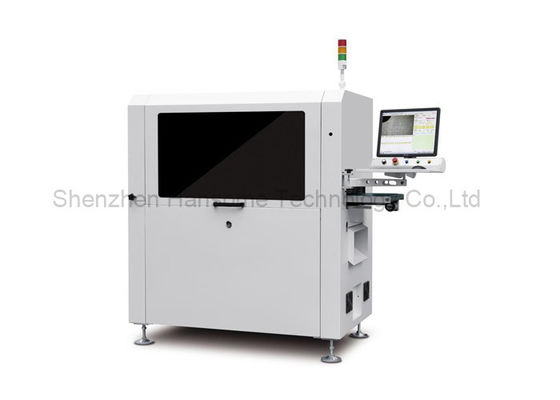

Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли

Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли
Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли

Большие изображения :  Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: HSTECH
Сертификация: CE
Номер модели: АРС-811
Оплата и доставка Условия:
Количество мин заказа: 1 комплект
Цена: Negotiable
Упаковывая детали: Деревянный случай, предохранение от пены
Время доставки: 20~30 дней работы
Условия оплаты: T/T, западное соединение, MoneyGram, D/P
Поставка способности: 50 комплектов в месяц
Подробное описание продукта
Название продукта: Встроенная машина маршрутизатора PCBA Размер PCB: 50x50~260x340mm
Толщина PCB: 0.4-6mm Электропитание: AC380V, 50/60HZ
Отделять набор: филируя резец Гарантия: 1 год
Высокий свет:

автомат для резки пкба

,

Встроенная машина маршрутизатора ПКБА

Машина маршрутизатора PCB Depaneling выбора вакуума шпинделя Германии со сборником пыли



Введение



Эта машина последовательно автоматическая машина трассы PCBA, используя резец вольфрама хвостовика стальной филируя как spearating инструмент, работа с подгонянным приспособлением для того чтобы зафиксировать PCBA, также ясное вверх по пыли со сборником пыли после вырезывания, поясом ESD для того чтобы транспортировать к идущему дальше по потоку прибору.



Особенности



1, выбор вакуума и установить PCBA.

2, нижнее вырезывание.

3, двойное вырезывание платформы.

4, со сломленным обнаружением ножа.

5, соединяют линию автоматического производства.

6, статистика SPC действовать и соответствовать система ERP.

7, можно оборудовать с автоматическим изменением инструмента, взрывозащищенной функцией пылесоса и томом воздуха

функция контроля.



Спецификация



Модель ARX-811
Максимальный размер PCB 260x340mm
Минимальный размер PCB 50x50mm
Толщина PCB 0.4-6mm
Высота передачи 900±50mm
Направление перехода Левый выпрямить
Скорость транспорта 1500mm/s (максимальное) регулируемое
Режим загрузки типа Раздел ведущий брус транспорта
Регулировка ширины рельса Автоматический
Интерфейс связи SMEMA
Располагать PCB Располагать приспособлений
Комплектация системы Всасывание вакуума комплектует вверх
Резать spindel/скорость 60 000 rpm/минута, бренд Германии (optionnal 100 000 rpm/минута, бренд Германии)
Охлаждая тип Тип охлаженный собственной личностью
Автоматическое изменение инструмента опционный
Проверка ножа перерыва Да
Отделять скорость 5-100mm/s
Резать точность ±0.05mm
Филируя набор ratation правильной стороны φ0.8~φ3.0, сталь вольфрама хвостовика
Повторите располагать точность ±0.1mm
Координированная двигая скорость 1000mm/s
Из типа плиты Транспорт пояса ESD/блок панели серии forwardrding
Сбор отходов Ненужное собрание кухонного шкафа
Программирование процедуры Программа /editing импорта чертежа GERBER через визуальную систему
Подача воздуха 5-8 ³ kg/cm
Электропитание AC380V, 50/60Hz, 3KW
Размер машины 1500x850x1600 mm
Вес
Appro. 800kg



Размер машины



Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли 0



Детали



Нижний сборник пыли размера.



Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли 1



Превосходная система CCD с отображать камера, объектив moritex и измерение - ровный источник света, для того чтобы поддержать тарировку машины,

компенсация и располагать, с большей стабильностью и анти--distrubance емкостью.



Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли 2



Цыпленок всасывания вакуума Omniponent для комплектации, устанавливать, разгружать, и продукции.



Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли 3


Составная разгружая система, использовала пояс ESD antistaic для того чтобы транспортировать отделенный продукт на верхней стороне, и расточитель транспортирован на нижнюю сторону, сохраняет много космоса с помощью этого метода.



Машина маршрутизатора ПКБ Депанелинг выбора вакуума с шпинделем Германии сборника пыли 4
