| Место происхождения: | Китай |
| Фирменное наименование: | HSTECH |
| Сертификация: | CE |
| Номер модели: | RM-560 |
| Количество мин заказа: | 1 SET |
|---|---|
| Цена: | Negotiable |
| Упаковывая детали: | Деревянная упаковка с пеной |
| Время доставки: | 1 месяц |
| Условия оплаты: | D/P, T/T, Western Union, MoneyGram |
| Поставка способности: | 20 комплектов в месяц |
| Наименование продукта: | Машина маршрутизатора PCBA | Другие названия: | Автоматический маршрутизатор pcb |
|---|---|---|---|
| Платформа: | Двойной. | Направлять шпиндель: | 6000 оборотов в минуту |
| ПРОВОДНИК: | HIWIN | Приводной двигатель: | Сервомотор |
| Напряжение: | AC380V 50Гц | Гарантия: | 1 год |
Установка настраиваемая визуальная проверка FPC Алюминиевая доска FR4 Кривая PCB маршрутизаторная машина

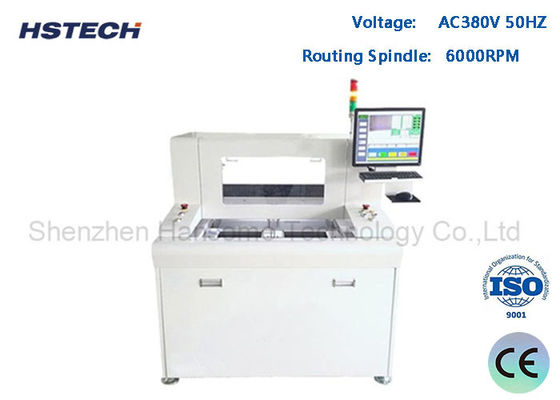

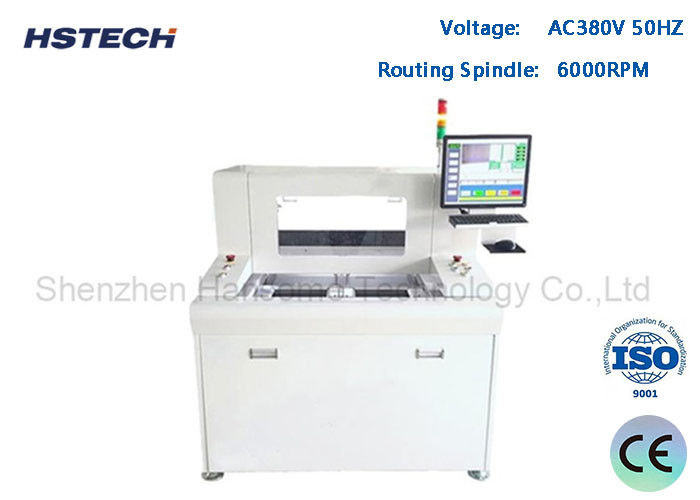

Введение машины
Эта автоматическая машина для маршрутизации печатных платформ с использованием высокоскоростного роутера, оснащенная двойной платформой, 4-осевым сервомотором,
Свинцовый шпиндель, движущийся по заранее установленной программе, автоматически отделяет скрепленную доску, кривую доску и другие неравномерные формы досок.
Система управления окнами, обнаружение CCD отделяющей трассы, может проверять процесс разделения в любое время.
Основные особенности
1, высокоскоростной маршрутный шпиндель, 6000 оборотов в минуту.
2, работа Windows, ручное расположение или импорт файлов.
3, CCD обнаружение.
4Включая внутренний пылесос.
5Подходит для отделки ПХЛ, алюминиевых пластин, FR4, и т.д.
6, в основном используется для отделки штампованного отверстия подключенной доски, кривой доски, вместо традиционной V-резкой доски.
Просвещение
| Модель | RM-560 | ||
| Структура | Один шпиндель, две рабочие платформы | ||
| Размер машины ((мм) | 1000*1200*1550 | ||
| Валовая масса | 700 кг | ||
| Размер пылесоса ((мм) | 625*600*1600 | ||
| Метод сбора пыли | Сборник нижней части | ||
| Размер рабочей платформы | 300*400 мм | ||
| Тип управления платформой | Двойная вращающаяся платформа, прецизионная резачка с трехфазным двигателем инвертора | ||
| Система привода | Ось X/Y/Z, управляемая сервомотором,ось W, управляемая трехфазным моторным частотным инвертором | ||
| Шпиндель маршрутизации | 6000 оборотов в минуту | ||
| Скорость резки | 1-100 мм/с | ||
| Точность резки | ± 0,05 мм | ||
| Точность повторения | ±0,02 мм | ||
| Скорость движения оси | 800 мм/с | ||
| Система оси Z | С винтовым приводом, двойным приводом | ||
| Набор маршрутизатора | фрезерная резка,φ0,8~φ3,0 левое вращение,Сталь из вольфрама | ||
| Контроль срока службы инструмента | Управление программным обеспечением | ||
| Активная защита | Занавес с защищенным освещением | ||
| Безопасные двери | Ручная дверь | ||
| Сигнализация об ошибке | Да, да. | ||
| Метод программы | Самопрограммирование, камера управляется клавиатурой и мышью | ||

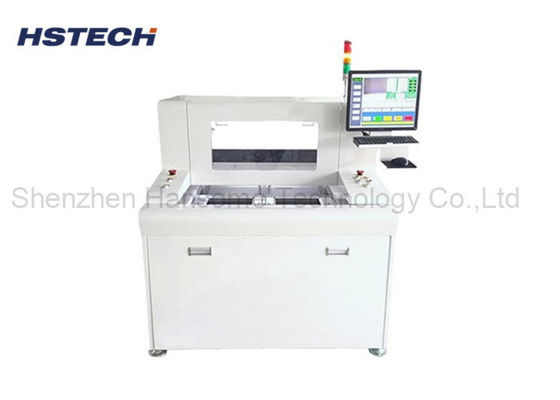

Подробная информация о машине
Высокоскоростной маршрутный шпиндель и внутренний пылесос
Windows7/10 английская версия операционной системы,простая для отладки и работы.
