Разделитель печатных плат V-CUT AC100-240V с регулируемой высотой лезвия для точной резки тонких плат

Разделитель печатных плат V-CUT AC100-240V с регулируемой высотой лезвия для точной резки тонких плат

Наименование марки:	HSTECH
Номер модели:	HS-310L
МОК:	1 комплект
цена:	negotiable
Условия оплаты:	Т/Т, Вестерн Юнион
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

Название продукта:

Пневматическое depanelizer PCB

другое имя:

разделитель PCB V-отрезка

Напряжение:

100-240 В переменного тока

Длина печатной платы:

0~ 360mm

Толщина печатной платы:

0.1~2.0mm

Высота верхней части:

40 мм (максимум)

Высота нижней части:

20 мм (максимум)

Использование:

ПКБ, алюминиевая плата, ПКБ с V-резкой, плата LED

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

разделитель PCB V-отрезка

Сепаратор ПКБ с высокоточной резкой

Сепаратор ПКБ для тонких пластин

Описание продукта

Сепаратор ПКБ AC100-240V V-CUT

Точная резка тонких досок с помощью клинчатых ножей

Обзор продукции

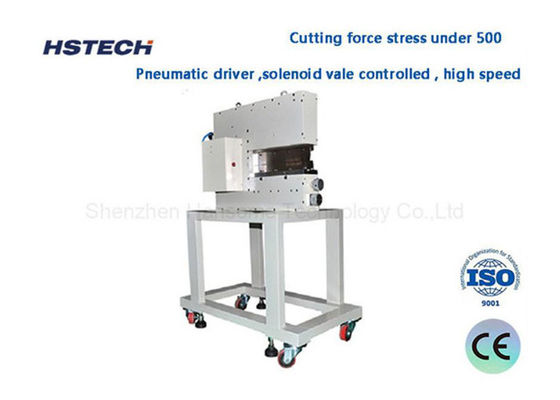

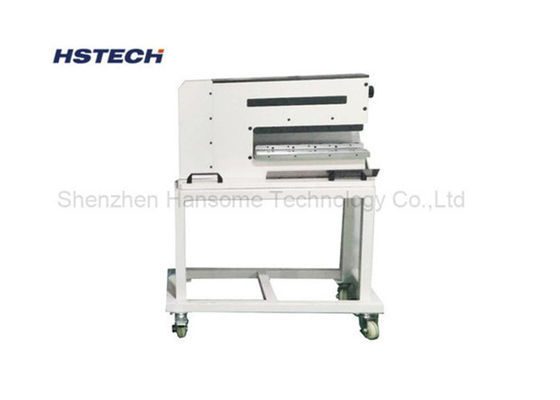

Устройство HS-310 V-CUT PCB Depaneling объединяет в себе пневматическую мощность с электрическим управлением, оснащенное датчиками для минимального напряжения во время работы.Эта прецизионная машина предназначена для отделки SMD PCBA и тонких пластин с непревзойденной точностью и производительностью.

Ключевые особенности

Точная резка с силовым напряжением, поддерживаемым ниже 500, обеспечивающая работу без вибраций и шума
Пневматический драйвер с управлением электромобильным клапаном для высокоскоростной работы и эффективной резки
Полностью настраиваемая верхняя и нижняя высоты лезвия с легкой регулировкой ручки сверху
Точная передняя и задняя нижняя высота лезвия без требований shim
Ножи, которые можно остреть, позволяют сократить расходы на обслуживание
Специальные поддоны и устройства для позиционирования, доступные для печатных плат без V-грыв
Интуитивно понятные элементы управления и доступные компоненты для легкой эксплуатации и обслуживания

Технические спецификации

Наименование продукта	Удаление панели из печатных плат
Модель	HS-310L
Высота части	Максимум 40 мм
Высота частично сниженная	Максимально 20 мм
Доставка воздуха	5 кгф/см
Выпуск	12.5 тонн (брутто)
Эффективная длина резки	1-360 мм
Размер линейного лезвия	360×43,5×6 мм
Толщина печатных плат (с V-гривкой)	0.1mm~2.0mm
Толщина ПКЖ (без V-Groove)	0.1 мм~1.0 мм
Материал лезвия	Импорт высококачественного высокоскоростного стального инструмента
Скорость разделения	1-300 мм/с
Толщина V-резки	00,3-3,5 мм
Потребление воздуха	200-400 л/мин
Размер машины	700×325×400 мм
Вес	130 кг
Подходящая доска	Все V-резные доски

Области применения

Производство электроники

Производственный процесс SMT (Surface Mount Technology) для разделения платок после заправки и сварки

НИОКР и создание прототипов

Быстрое отбор проб для испытаний и оценки при разработке нового продукта

Производство малых партий

Гибкое производство с регулируемыми параметрами резки для различных требований

Ремонт и обслуживание

Содержание печатных плат путем отделения поврежденных частей для замены и ремонта
