Автоматический печатный принтер с магнитным штифтом/поддерживающим блоком и R-L транспортом

Наименование марки:	GKG
Номер модели:	G5
МОК:	1 комплект
цена:	Подлежит обсуждению
Условия оплаты:	T/T, Western Union, MoneyGram
Способность к поставкам:	100 комплектов в месяц

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,TUV,ROHS

Наименование продукта:

Автоматический печатный принтер

Другие названия:

Машина для печати пасты

Размер ПКБ:

50x50~400x340mm

Высота транспортировки:

900±40mm

Регулировка ширины:

Автоматический

Интерфейс ввода/вывода:

SMEMA

Упаковывая детали:

Деревянный пакет

Поставка способности:

100 комплектов в месяц

Выделить:

Автоматическая печатная машина затира припоя

Автоматический печатный принтер с блоком поддержки

Автоматический печатный принтер с магнитной булавкой

Описание продукта

СМТ печатный принтер с магнитным штифтом/подъемным блоком и R-L транспортом

Применение

Автоматическая печатная машина G9+ представляет собой вершину технологий для высокопроизводительных приложений SMT.Он умело отвечает строгим требованиям процесса печати для деталей, как минимум, как 03015 и тонкие места, как 2025, обеспечивая исключительную точность и замечательную скорость.

Спецификация

Модель	G5
Размер шаблона	370x370mm ((минутный размер)
	737x737 мм (максимальный размер)
	20-40 мм (толщина)
Максимальный размер ПКБ	400х340 мм
Минимальный размер ПКБ	50х50 мм
Толщина ПКБ	0.4-6 мм
ПКБ-печать	максимум 1% диагонали ПКБ
Высота транспортировки	900±40 мм
Направление перевозки	Л-Р, Р-Л
Скорость перевозки	Max 1500mm/s, может регулироваться
Способ перевозки	Один этап
Устройство ширины	автоматический
Интерфейс ввода/вывода	SMEMA
Позиционирование ПКБ (метод поддержки)	Магнитный шпиль/подъемный блок/стол вверх-вниз
Система зажима ПКБ	Патент на верхнюю застежку/боковую застежку
Начальник печати	Две независимые моторизованные печатные головы
Давление свертывателя	0.5 ~ 10 кг (программный контроль)
Скорость печати	6-200 мм/сек
Режим печати	Один раз / дважды
Тип скважины	Резиновое / стальное лезвие для свертывания (угол 45°/55°/60°)
Система очистки	Усиленное поглощение вакуума, сухое, влажное, вакуумные три режима
CCD FOV	8х6 мм
Диапазон регулировки машины	X: ± 3 мм, Y: ± 7 мм, θ: ± 2°
Видение	Посмотрите вверх/вниз Оптическая структура/CCD/Геометрия

Спецификация всей машины

Точность повторения позиции	± 0,01 мм
Точность печати	± 0,025 мм
Время цикла	< 8 сек
Смена продукции	Старый: <3 мин, новый: <5 мин
Доставка воздуха	4~6 кг/см
Электрическое питание	AC:220±10%,50/60HZ, 2,5 КВт
Метод контроля	ПК
Система эксплуатации	Windows XP/Win7
Размеры машины	1140 ((L) x 1364 ((W) x 1404 (H) мм
Машины	Приблизительно: около 1000 кг.

Особенности

Цифровая система CCD демонстрирует новаторский, совершенно новый дизайн оптического пути, интегрирующий однородное круговое освещение и сверхяркий коаксиальный источник света.Эта двойная система освещения предлагает непревзойденную регулировку яркости, позволяющий бесшовное распознавание различных точек маркировки, в том числе на неровных поверхностях или материалах, таких как оловянные, медные и серебряные покрытия, маркировки сварки горячим воздухом, FPC,и широкий спектр цветов PCB.
Система обладает высокоточными возможностями настройки толщины ПКБ и надежной структурой, которая гарантирует стабильные движения XY.Бесплатные ручные настройки обеспечивают широкий диапазон толщины ПКБ, упрощая процесс для максимальной универсальности и удобства.

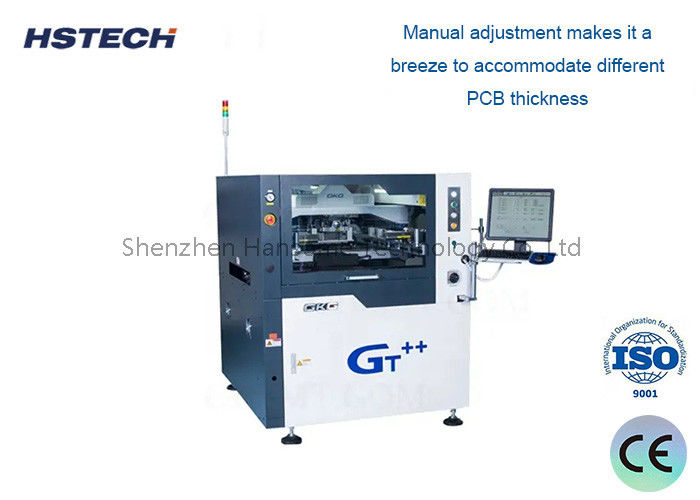

Автоматический печатный принтер с магнитным штифтом/поддерживающим блоком и R-L транспортом 0

О продукте

Автоматический печатный принтер с магнитным штифтом/поддерживающим блоком и R-L транспортом 1

О упаковке

Автоматический печатный принтер с магнитным штифтом/поддерживающим блоком и R-L транспортом 3
